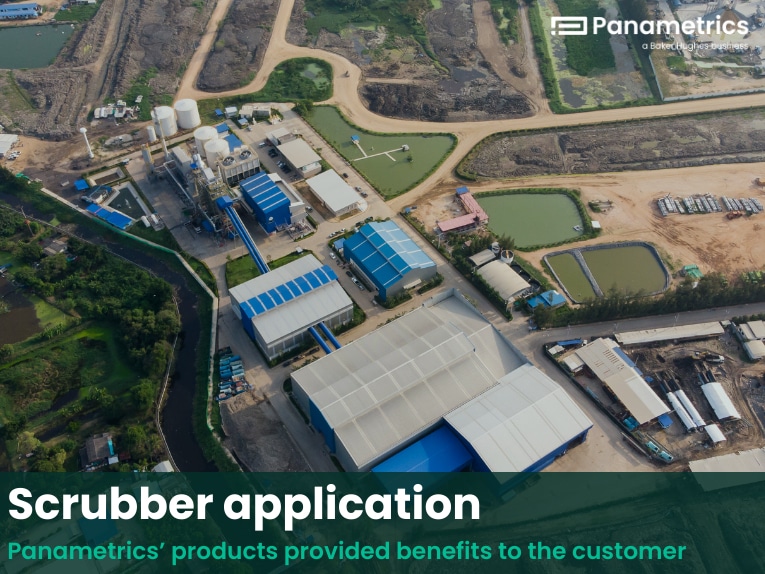

Anwendung des Scrubbers

{{{sourceTextContent.subTitle}}}

Die Produkte von Panametrics bieten dem Kunden Vorteile

{{{sourceTextContent.description}}}

Zusammenfassung
Dieser Kunde liefert Fernwärme und Strom für die Region Sønderborg.
Die Anlage verarbeitet etwa 70.000 Tonnen Abfall pro Jahr. Bei einer der Abfallanwendungen
abfallanwendungen fiel ein MAG-Zähler innerhalb von 6 Monaten aus und wurde erfolgreich
durch einen Panametrics Aquatrans AT600 ersetzt.

Anwendung
Es handelt sich um eine "Kraft-Wärme-Kopplungs"-Anlage, die sowohl mit Abfall als auch mit Erdgas betrieben wird.
Die Kraft-Wärme-Kopplung besteht im Wesentlichen aus zwei Einheiten: einer Abfallverbrennungsanlage, in der die
energie aus dem Abfall in Strom und Fernwärme umgewandelt wird, und einer Gasturbinen
gasturbinenanlage, die Strom und Fernwärme auf der Grundlage von
erdgas aus den Gasfördergebieten in der Nordsee erzeugt.
Historisch gesehen wurde die Abfallverbrennung als Methode zur Verringerung der
abfallmenge, die deponiert wird oder werden sollte, zu reduzieren. Nach dem Verbrennungsprozess ist das
gewicht des Abfalls auf etwa 21 % reduziert und sein Volumen beträgt nur etwa
6 % des ursprünglichen Volumens.
Das Heizkraftwerk wurde kürzlich
mit einer Geothermieanlage und einem Vergasungsofen
Vergasungsofen erweitert. Das Bild auf der rechten Seite
zeigt die Rohrleitung von der geothermischen Anlage
zum bestehenden Heizkraftwerk.
Die Geothermieanlage fördert Wasser mit einer
temperatur von 48°C aus einer Tiefe von 1200m.
Mit Hilfe von Wärmepumpen wird aus diesem Wasser Energie
für die Fernwärmeversorgung zu gewinnen. Die geothermische
geothermische Anlage wird mit den Wärmepumpen kombiniert und erzeugt erwärmtes Wasser für das Fernwärmenetz
fernwärmenetz. Die Vergasungsanlage verbrennt die vergasten Holzpellets und
heizt ebenfalls Fernwasser. Das heißt, die 2 Anlagen sind nur über das Fernwärmenetz miteinander verbunden
Vorteile:
- Einfach zu installieren
- Nicht durch Verunreinigungen beeinträchtigt
- 4-20mA Ausgang
Anwendungshinweis
Anwendung des Wäschers
fernwärmenetz. Ein Panametrics AquaTrans AT600 wurde
zur Steuerung der Wärmepumpen geliefert.
Der Vergasungsofen wird mit Biomasse betrieben. Holzpellets werden
auf eine Temperatur erhitzt, bei der sie ihr Gas freisetzen. Wie
wie oben erwähnt, wird die gesamte Energie für die Beheizung von Fernwärme
wasser.
Die bei der Verbrennung von Abfällen entstehenden Rauchgase werden gereinigt durch
einen Wäscher gereinigt, der den Rauch nach sauren Bestandteilen
und Schwermetalle sowie SO2 und Dioxin. Das Waschwasser
waschwasser aus diesem Wäscher wird in der werkseigenen Kläranlage gereinigt
kläranlage gereinigt.
Herausforderung
Zunächst wurde ein MAG-Zähler für das Wasser aus dem Wäscher installiert
wäscher installiert. Nach einem halben Jahr funktionierte er nicht mehr.
Die Installation erfolgte mit einer elektronischen Fernsteuerung an der
und als der Elektriker vor Ort eine Überprüfung durchführte, zeigte
wurde nichts auf dem Display angezeigt. Beim Öffnen des Displays,
trat Wasser aus der Elektronik aus.
Es wurde festgestellt, dass die Stopfbuchsen um die Elektroden in den
MAG-Zähler geätzt waren und Wasser in das Gehäuse des
gehäuse des MAG-Zählers eingedrungen war und sich in das
kabel, das vom MAG-Zähler zur Fernanzeige führt, und zerstörte
und zerstörte schließlich sowohl den MAG-Zähler als auch die elektronische
einheit an der Wand. Das Wasser aus dem Scubber ist sauer und
mit Partikeln aus dem Rauchgas verunreinigt.
Lösung
Bei den Wärmepumpen fließt Wasser mit hoher Temperatur (>140°C),
verlangte der Kunde die Durchführung der Messung
ohne Prozessunterbrechung durchzuführen. Kunststoffrohre wurden an den
kunststoffrohre installiert, ein Panametrics AquaTrans
AT600-Zähler ersetzte den MAG-Zähler, und seitdem gab es keine
keine Probleme mehr.
Spezifikationen (OPT)
- Aquatrans AT600 mit Hochtemperatur-Messwertgebern wurden
erfolgreich für die Wasserleitungen der Wärmepumpen eingesetzt
- Wärmepumpen: von 100°C bis 150°C (212°F bis 302°F)
Wasser vom Wäscher: 30°C (86°F)
- Wärmepumpen: DN400 (16")
Wasser vom Wäscher: DN50 (2")
