Optimierung von Prozessschritten und Leistung mit gerührten Nutsche-Filtertrocknern

{{{sourceTextContent.subTitle}}}

Effizienz, Reinheit und Ausbeute maximieren

{{{sourceTextContent.description}}}

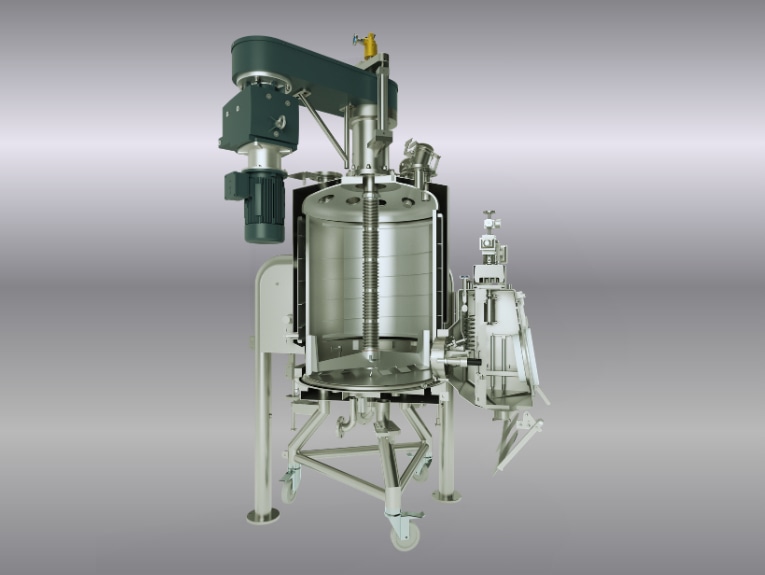

Rühr-Nutsche-Filtertrockner (ANFD) optimieren die Fest-Flüssig-Trennung, indem sie Filtration, Entwässerung und Trocknung in einem einzigen geschlossenen Behälter durchführen – ein enormer Vorteil in der Feinchemie- und Pharmaproduktion. Herkömmliche Arbeitsabläufe erfordern den Transport des feuchten Filterkuchens zwischen verschiedenen Anlagen, was das Risiko von Kontaminationen, Materialverlusten und Ineffizienz erhöht. Der ANFD macht diesen Transfer überflüssig und ermöglicht es den Verarbeitern, Aufschlämmungen zu filtern und trockenes Pulver abzuführen, ohne die Containment-Sicherheit zu beeinträchtigen. Dieses integrierte System verbessert die Produktreinheit, unterstützt die Automatisierung und erhöht die Prozesssicherheit.

Um die Vorteile des gerührten Nutsche-Filtertrockners (Effizienz, Reinheit und Ausbeute) voll auszuschöpfen, muss jede Prozessstufe optimiert werden. Die Feinabstimmung sowohl der Entwässerungs- als auch der Trocknungsschritte innerhalb desselben Behälters stellt sicher, dass die Zykluszeiten minimiert werden und die Leistung bei der Skalierung vorhersehbar bleibt.

Optimierung der Entwässerung (Filtration und Filterkuchenaufbereitung)

Die Filtration ist der primäre Schritt, bei dem eine Flüssigkeit (Filtrat) von festen Partikeln getrennt wird, die sich ansammeln und auf dem unteren Filtermedium einen Filterkuchen bilden. Die weitere „Aufbereitung“ des Kuchens erfolgt durch zusätzliches Waschen und Glätten/Verdichten. Die Grundlage für eine effektive Trocknung ist daher die maximale Entfernung von Lösungsmittel während der Entwässerung. Die Optimierung dieses Schritts reduziert den Energieaufwand und die Dauer der thermischen Trocknung und verbessert gleichzeitig die Prozessgleichmäßigkeit.

Zu den wichtigsten Optimierungstechniken gehören:

- Mechanische Bearbeitung – Einsatz des Rührflügels zum Glätten oder Verdichten des Kuchens, um ungebundene Flüssigkeit auszutreiben und eine gleichmäßige Dicke zu erzielen.

- Produktwäsche – Der Zweck der Wäsche besteht darin, Verunreinigungen, Lösungsmittelrückstände oder die im Filterkuchen eingeschlossene Flüssigkeit zu entfernen, bevor in eine Trocknungsphase mit einem leichter verdampfbaren Lösungsmittel übergegangen wird.

- Konvektive Vortrocknung (Durchblasen) – Durchleiten eines Inertgases (üblicherweise Stickstoff) durch den feuchten Filterkuchen nach der Filtration. Die daraus resultierende druckgetriebene Strömung entfernt weiteres Lösungsmittel, ohne dass erhöhte Temperaturen erforderlich sind.

Die Durchblasphase ist entscheidend für eine optimale Durchmischung und Trocknung. Ihr Verhalten lässt sich mithilfe der Carman-Koseny-Gleichung modellieren, die den Druckunterschied (ΔP) über den Filterkuchen hinweg mit der Gasdurchflussrate (vₛ) und der Filterkuchendicke (L) in Beziehung setzt. Durch Auftragen von ΔP gegen vₛ·L können Betreiber die Effizienz der Lösungsmittelentfernung vorhersagen und den Prozess genau skalieren(1).

Ebenso wichtig ist die Aufrechterhaltung eines gleichmäßigen Gasstroms durch den Filterkuchen. Regelmäßiges Glätten des Filterkuchens verhindert Kanalisierung und gewährleistet einen gleichmäßigen Stoffaustausch im gesamten Bett.

1. Maximierung der Wärmeübertragung und Homogenität

Die Wärmeübertragung im gerührten Nutsche-Filtertrockner wird durch den Gesamtwärmeübergangskoeffizienten, die Temperaturdifferenz, die Oberfläche und die Mischintensität beeinflusst. Das Rühren spielt eine wichtige Rolle, da es das Pulverbett kontinuierlich auflockert, den thermischen Grenzflächenwiderstand verringert und die Temperaturgleichmäßigkeit fördert:

- Erhöhen Sie die Manteltemperatur schrittweise, um eine Überhitzung in der Nähe der Behälterwand zu vermeiden und Anhaftungen (Bildung von Trockenbeschichtungen) zu verhindern.
- Nutzen Sie Prognosetools zur Optimierung von intermittierenden Rührschemata, die den Wärmeübergang verbessern und gleichzeitig die mechanische Beanspruchung begrenzen.

2. Vermeidung von Agglomeration und Abrieb

Während der Trocknung muss das Rühren sorgfältig abgewogen werden, um eine gleichmäßige Erwärmung zu fördern, ohne die Partikel zu beschädigen:

- Agglomerationsrisiko: Vermeiden Sie das Rühren, wenn der Kuchen über seinem kritischen Feuchtigkeitsgehalt (CMC) oder „Sticky Point“ liegt. In diesem Stadium neigt der lösungsmittelhaltige Kuchen zur Verklumpung und zur Bildung harter Klumpen. Experimentell lässt sich der „Sticky Point“ durch Messung des Spitzendrehmoments während des Rührvorgangs bestimmen.

- Abriebrisiko: Sobald der Kuchen trockener ist, ist eine kontrollierte Durchmischung von Vorteil. Niedrige Drehzahlen können zur Agglomeration der Partikel führen, während hohe Drehzahlen das Risiko eines übermäßigen Bruchs bergen. Die Ermittlung des optimalen Rührprofils erfolgt am besten durch Labortests und validierte Modellierung.
Die Optimierung der Rührdauer und -intensität in diesem Bereich minimiert den Abrieb und gewährleistet gleichzeitig eine hohe Wärme- und Stoffübertragungseffizienz.

Erfahren Sie mehr über die ANFD-Behälteroptimierung
Durch die Optimierung sowohl der Entwässerungs- als auch der Trocknungsphase innerhalb desselben ANFD-Behälters können Hersteller die Prozesseffizienz erheblich steigern, den Energieverbrauch senken und eine gleichbleibende Produktqualität gewährleisten. Der integrierte Betrieb reduziert den Handhabungsaufwand und das Kontaminationsrisiko, verkürzt gleichzeitig die Zykluszeiten und steigert die Ausbeute.

Die Technologie des gerührten Nutsche-Filtertrockners zeichnet sich durch hohe technische Effizienz aus und vereint die Fest-Flüssig-Trennung und die Trocknung in einem einzigen, automatisierten, geschlossenen Prozess. Vorausschauende Simulationen stärken die Prozesssteuerung zusätzlich, indem sie die Trocknungszeit, die Lösungsmittelentfernungsraten und die Endproduktqualität genau abschätzen.

Erfahren Sie, wie ANFD-Systeme mit gerührten Nutsche-Filtertrocknern die Herausforderungen hinsichtlich Durchsatz, Reinheit und Skalierbarkeit in Ihren Arbeitsabläufen zur Fest-Flüssig-Trennung bewältigen können. Powder Systems Ltd. (PSL) bietet eine Reihe von Filtrations- und Trocknungslösungen an, darunter fortschrittliche gerührte Nutsche-Filtertrockner, die für eine leistungsstarke, sichere und reproduzierbare Verarbeitung ausgelegt sind.

Literaturhinweise
Birch, M., Marsiano, I.: Verständnis und Vermeidung von Agglomeration während Trocknungsprozessen: Eine Fallstudie. Pfizer Worldwide Research & Development.
