433/868/915MHz Drahtloses Funkmodem
{{{sourceTextContent.subTitle}}}
Fokus auf erweiterte Funktionen: OTA-Kommandos, Remote I/O, Wake on Radio, Listen Before Talk
{{{sourceTextContent.description}}}
Das RCQ5-XXX-Modul von RadioControlli ist nicht nur ein Low-Power-Funkmodem, sondern eine komplette Plattform mit fortschrittlichen Funktionen, die es ideal für Automatisierung, Fernsteuerung und industrielle IoT-Anwendungen machen. Basierend auf dem CC1312R-Chip von Texas Instruments bietet es eine Kombination aus hoher Leistung, niedrigem Energieverbrauch und robuster Kanalverwaltung. Werfen wir einen genaueren Blick auf die Funktionen, die ihn auf dem Markt auszeichnen.

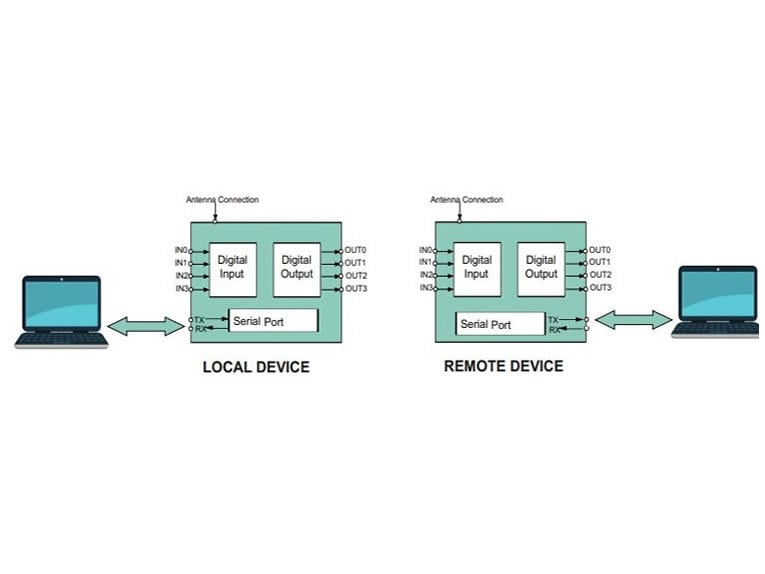

1. OTA-Befehl: Drahtlose Steuerung und Überwachung von E/As
Mit der OTA (Over The Air) Command-Funktion können Sie bis zu 4 digitale Eingänge und 4 digitale Ausgänge sowohl lokal als auch aus der Ferne verwalten, und zwar einfach über AT-Befehle, die über die Luft gesendet werden.
- Ferngesteuerte Ausgänge einstellen: Mit dem Befehl AT+OTA_OUTx=1 können Sie z. B. OUT1 des entfernten Geräts auf High-Pegel setzen, ohne dass eine physische Verkabelung erforderlich ist.
- Lesen von entfernten Eingängen: Mit dem Befehl AT+OTA_RDINx=? können Sie den Status der digitalen Eingänge eines entfernten Geräts sofort überprüfen.
Praktische Vorteile:
1) Vereinfacht die Implementierung von Fernsteuerungs- und Überwachungssystemen.
2) Reduziert die Installations- und Wartungskosten, da keine Verkabelung zwischen den Kontrollpunkten erforderlich ist.
2. Alarm-Funktion: Sofortige Benachrichtigung bei kritischen Ereignissen
Die Alarmfunktion wurde für Anwendungen entwickelt, bei denen Eile geboten ist (Sicherheit, Umweltüberwachung, industrielle Automatisierung).
Wie sie funktioniert: Wenn einer der digitalen Eingänge (DIN0÷DIN3) seinen Zustand ändert, sendet das Modul automatisch eine Alarmmeldung über UART an das entfernte Gerät:
Alarm_0_1 → Eingang auf High-Pegel geschaltet
Alarm_0_0 → Eingang zurück auf Low-Pegel
Typische Anwendungen:
1) Türöffnungs-/-schließungsalarme, Fehlererkennung, technische Alarme.
2) Überwachung von Umgebungssensoren (z. B. Wasserstand, Temperatur, Anwesenheit).
3. Ferngesteuerte E/A und digitale Spiegelung: Bidirektionale Synchronisation
Mit der Funktion Remote I/O können Sie den Zustand der digitalen Eingänge einer Station auf die digitalen Ausgänge einer anderen Station spiegeln und umgekehrt.
Aktivierung über AT+RemoteIO=1
Sofortige Synchronisation: Jede Zustandsänderung an einem digitalen Eingang der Station A wird sofort auf den entsprechenden Ausgang der Station B gespiegelt und umgekehrt.
Praktisches Beispiel:
In einem Automatisierungssystem kann das Drücken einer Taste an einer Maschine ein Relais an einer entfernten Maschine aktivieren, ohne Verzögerung und ohne Verdrahtung.
Ideal für verteilte Steuerungssysteme, Beleuchtungsautomatisierung, Tore, Pumpen usw.
Wettbewerbsvorteile
1) Flexibilität: Alle Funktionen sind über AT-Befehle konfigurierbar, sowohl lokal als auch aus der Ferne.
2) Sicherheit: Alarmbenachrichtigungen erfolgen sofort und zuverlässig.
3) Effizienz: Durch die digitale Spiegelung entfällt die Notwendigkeit einer komplexen Logik und die Betriebslatenz wird reduziert.
4) Skalierbarkeit: Mehrere Module können in einem Netzwerk verwaltet werden, was verteilte Kontrollsysteme ermöglicht.
Fokus auf Low-Power-Funktionen: WOR (Wake-On-Radio)
Eine der Stärken des RC-RCQ5-XXX ist sein intelligentes Energiemanagement, das für batteriebetriebene Geräte oder Umgebungen, in denen die Betriebskontinuität entscheidend ist, unerlässlich ist.
Low Power Node Modus (LpNode):
AT+LpNode: Aktiviert den Energiesparmodus. Wenn dieser Modus aktiviert ist, fügt das Modul den übertragenen Paketen eine längere Präambel hinzu, so dass der Empfänger nur bei Bedarf "aufwacht".
AT+WOR_Duration: Ermöglicht es Ihnen, die Aufwachfrequenz des Empfängers zu konfigurieren, wobei Sie zwischen 1000ms, 500ms, 250ms und 125ms Intervallen wählen können.
Durch diese Architektur wird der durchschnittliche Verbrauch drastisch gesenkt, während die Fähigkeit zum sofortigen Datenempfang erhalten bleibt. WOR ist besonders effektiv in drahtlosen Sensorsystemen, intelligenten Messgeräten und Anwendungen, bei denen die Batterielebensdauer entscheidend ist.
Fokus auf Low Power UART (LpUART)
AT+LpUart: Aktiviert den stromsparenden UART-Modus, der den Datenempfang auch dann aufrechterhält, wenn sich der Mikrocontroller im Ruhemodus befindet.
Wird über einen speziellen Pin (LP_UART_EN) verwaltet: UART wird nur bei Bedarf aktiviert, mit minimalem Verbrauch im Standby.
Fokus auf LBT-Technologie (Listen Before Talk)
Um eine robuste und zuverlässige Kommunikation in überfüllten Umgebungen zu gewährleisten, implementiert der RC-RCQ5-XXX die LBT-Technik:
Was ist LBT?
Mit der Funktion Listen Before Talk (LBT) kann das Modul den Funkkanal abhören, bevor es sendet. Ist der Kanal frei, erfolgt die Übertragung; ist er belegt, wartet das Modul und versucht es erneut gemäß den konfigurierbaren Parametern.
Konfigurierbare Parameter (AT+LBTP):
RSSI-Schwelle: Leistungspegel, unterhalb dessen der Kanal als frei gilt (z. B. -60 dBm).
Anzahl der Versuche: Wie oft das Modul die Übertragung wiederholt, wenn der Kanal belegt ist.
Zufällige Verzögerung: Zufälliges Warteintervall zwischen den Versuchen, um die Kollisionswahrscheinlichkeit zu verringern.
Versatz: Ermöglicht die Definition eines benutzerdefinierten Zeitfensters für den Backoff.
LBT basiert auf einem ähnlichen Mechanismus wie CSMA/CD (Carrier Sense Multiple Access with Collision Detection), der aus Ethernet-Netzwerken bekannt ist, aber für drahtlose Netzwerke angepasst wurde. Dieser Ansatz reduziert Kollisionen, verbessert die Kanaleffizienz und gewährleistet die Koexistenz mit anderen HF-Geräten.
Schlussfolgerung
Die OTA-, Alarm-, Remote-I/O- und Mirroring-Funktionen des RCQ5-XXX heben die drahtlose Kommunikation auf die nächste Stufe und bieten Kontrolle, Reaktionsfähigkeit und Flexibilität in jedem Anwendungsszenario. Darüber hinaus machen das fortschrittliche Low-Power-Management durch WOR und LpUART sowie die LBT-Technik, die selbst in überlasteten Funkumgebungen zuverlässige Übertragungen gewährleistet, das Gerät ideal für IoT-, Industrie- und Automatisierungsanwendungen, bei denen Energieeffizienz und Zuverlässigkeit grundlegende Anforderungen sind.
