Können Wärmebildkameras durch Nebel, Regen und Rauch hindurchsehen?

{{{sourceTextContent.subTitle}}}

Wärmebildkameras behalten den thermischen Kontrast oft auch bei leichtem Nebel, leichtem Regen und bestimmten Rauchbedingungen bei, während Bilder im sichtbaren Licht an Schärfe verlieren. Sie können jedoch nicht bei allen Wetterbedingungen oder bei jeder Art von Rauch durchsehen. Dichter Nebel und starker Regen rot

{{{sourceTextContent.description}}}

Wärmebildkameras behalten den thermischen Kontrast oft auch bei leichtem Nebel, leichtem Regen und bestimmten Rauchbedingungen bei, während Bilder im sichtbaren Licht an Schärfe verlieren. Sie können jedoch nicht bei allen Wetterbedingungen oder bei jeder Art von Rauch durchsehen. Dichter Nebel und starker Regen schwächen das Infrarotsignal, das die Kamera erreicht. Dichter Rauch kann das Zielsignal erheblich abschwächen, während heißer Rauch Infrarotstrahlung abgeben kann, die das Ziel verdeckt.

Atmosphärische Bedingungen Typisches Erkennungsergebnis Warum die Erkennung schwieriger wird
Leichter Nebel Ziele mit thermischem Kontrast bleiben oft auf kurze bis mittlere Entfernungen erkennbar. In der Luft schwebende Wassertropfen dämpfen das Zielsignal.
Dichter Nebel Die Erfassungsreichweite kann erheblich abnehmen, und der Vorteil gegenüber der Bildgebung im sichtbaren Licht kann eingeschränkt sein. Eine höhere Tröpfchendichte und ein längerer Sichtweg verstärken die Signaldämpfung.
Leichter Regen Ziele mit starkem thermischen Kontrast bleiben oft erkennbar. Regen dämpft die Zielstrahlung und kann freiliegende Oberflächen abkühlen, wodurch der thermische Kontrast verringert wird.
Starker Regen: Die Erkennungsreichweite kann sich erheblich verringern. Starker Regen dämpft das Zielsignal, während Wasser auf dem Kamerafenster den Bildkontrast weiter verringert.
Kühler, diffuser Rauch: Warme Ziele können weiterhin erkennbar bleiben. Schwebende Partikel dämpfen das Zielsignal, insbesondere bei höherer Partikeldichte und größeren Sichtentfernungen.
Dichter oder heißer Rauch: Ziele lassen sich möglicherweise nur schwer oder gar nicht mehr erkennen. Ruß und Dampf dämpfen das Zielsignal, während heiße Gase und Partikel zusätzliche Infrarotstrahlung erzeugen können, die das Signal überdeckt.
Die Antwort hängt auch vom Zweck der Inspektion ab. Eine Kamera kann das Vorhandensein eines Objekts möglicherweise noch erkennen, auch wenn das Bild bereits so viele Details verloren hat, dass eine Identifizierung oder zuverlässige Temperaturmessung nicht mehr möglich ist.

Was bedeutet „durchsehen“ in der Wärmebildtechnik?
Der Ausdruck „durchsehen“ suggeriert, dass Nebel, Regen oder Rauch transparent werden. In der Wärmebildtechnik funktioniert das jedoch nicht so. Die Infrarotstrahlung des Ziels muss weiterhin die Atmosphäre und die Kameraoptik durchqueren, bevor sie den Detektor erreicht. Tröpfchen, Partikel und Gase entlang dieses Weges können das Zielsignal abschwächen, während warme Sichtbehinderungen eigene Infrarotstrahlung hinzufügen können.

In der Praxis hängt es von der jeweiligen Aufgabe ab, ob eine Wärmebildkamera ein Sichtbehinderungsmittel (wie Nebel, Regen oder Rauch) „durchsehen“ kann. Erkennung bedeutet, festzustellen, dass ein Objekt oder eine thermische Anomalie vorhanden ist. Klassifizierung oder Identifizierung erfordert genügend Details, um das Ziel auf dem für die Anwendung erforderlichen Niveau zu unterscheiden. Bei der radiometrischen Messung wird die erfasste Strahlung genutzt, um die scheinbare Oberflächentemperatur zu schätzen.

Diese Aufgaben haben unterschiedliche Leistungsgrenzen. Ein warmes Zielobjekt kann weiterhin erkennbar bleiben, nachdem seine Umrisse für die Identifizierung zu schwach geworden sind, während eine zuverlässige Temperaturmessung bereits früher fehlschlagen kann, da die Atmosphäre die den Detektor erreichende Strahlung verändert. Jede Leistungsangabe sollte daher sowohl die atmosphärischen Bedingungen als auch die geforderte Aufgabe spezifizieren.

Warum die Wärmebildtechnik die sichtbare Bildgebung übertreffen kann
Sichtbare Kameras erfassen hauptsächlich das von einer Szene reflektierte Licht. Nebeltröpfchen, Regen und Rauchpartikel streuen dieses Licht, was den Kontrast verringert und ein verschwommenes Erscheinungsbild verursacht.

Wärmebildkameras erfassen Infrarotstrahlung innerhalb eines definierten Spektralbandes. Unter bestimmten atmosphärischen Bedingungen kann thermische Infrarotstrahlung Nebel oder Rauch effektiver durchdringen, sodass warme Ziele auch dann noch erkennbar bleiben, wenn die Sichtbilder bereits an Qualität verloren haben. Dies verschafft der Wärmebildtechnik unter bestimmten Bedingungen einen Vorteil, macht die Kamera jedoch nicht immun gegen atmosphärische Einflüsse.

Ist der Nebel oder Rauch warm, kann er dem Bild zusätzliche Infrarotstrahlung hinzufügen und den Unterschied zwischen dem Zielobjekt und seinem Hintergrund verringern.

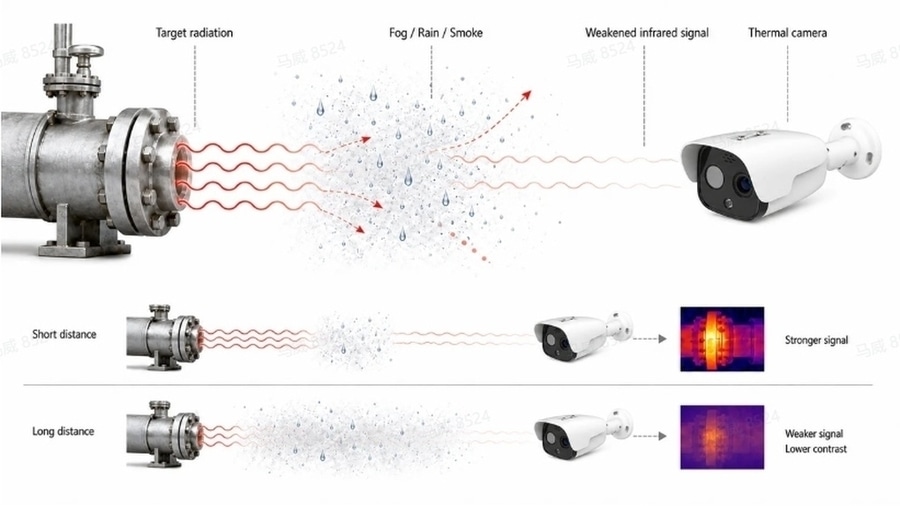

Während sich die Strahlung auf die Kamera zubewegt, können Wasser, Gase und Partikel einen Teil davon absorbieren. Tröpfchen und Partikel können die Strahlung zudem von der Kamera weg streuen. Ist der Nebel oder Rauch warm, kann er dem Bild Infrarotstrahlung hinzufügen und den Unterschied zwischen dem Ziel und seinem Hintergrund verringern.

Das Zielsignal wird bei größeren Betrachtungsentfernungen stärker gedämpft. Eine dünne Nebelschicht über eine kurze Entfernung verursacht möglicherweise nur einen geringen Verlust, während derselbe Nebel über einen viel längeren Weg das Signal so stark dämpfen kann, dass eine Erkennung verhindert wird.

Auch die Bauweise der Kamera beeinflusst, ob das abgeschwächte Zielsignal verwertbare Details liefert. Das Objektiv bestimmt, wie groß das Ziel erscheint, während die Empfindlichkeit des Detektors, die Fokussierung und die Bildverarbeitung beeinflussen, wie deutlich der verbleibende Kontrast dargestellt wird. Ein größeres Ziel oder ein stärkerer thermischer Kontrast ist in der Regel leichter zu erkennen.

Können Wärmebildkameras durch Nebel hindurchsehen?
Wärmebildkameras bewahren bei leichtem oder mäßigem Nebel oft mehr verwertbaren Kontrast als Kameras für sichtbares Licht. Dichter Nebel kann die Reichweite der thermischen Erkennung dennoch erheblich verringern, da schwebende Wassertropfen Infrarotstrahlung absorbieren und streuen.

55-facher Zoom, Beobachtung von Zielen in 2,2 km Entfernung bei nebligem Wetter in der Dämmerung
Wie Entfernung und Zielkontrast das Ergebnis beeinflussen
Ein nahegelegenes Ziel, das durch dünnen Nebel betrachtet wird, ist nicht mit einem entfernten Ziel hinter einer dichten Nebelbank vergleichbar. Das Infrarotsignal wird schwächer, je mehr Nebel es durchdringen muss; daher kann ein Ziel, das aus kurzer Entfernung deutlich zu erkennen ist, in größerer Entfernung verschwinden.

Das Zielobjekt muss zudem einen ausreichenden Kontrast zum Hintergrund aufweisen. Ein großes, warmes Objekt vor einem kühleren Hintergrund kann weiterhin erkennbar bleiben, nachdem ein kleines oder kontrastarmes Zielobjekt bereits verschwunden ist. Eine höhere Detektorauflösung hilft nur dann, wenn genügend Signal die Kamera erreicht. Objektiv, Fokus, Zielgröße und Entfernung bestimmen, wie viele nutzbare Pixel das Zielobjekt abdecken.

Atmosphärische Modelle können die Transmission abschätzen, wenn die Nebelbedingungen und die Systemparameter bekannt sind. Die Genauigkeit der Schätzung hängt davon ab, wie gut die tatsächlichen Bedingungen mit diesen Annahmen übereinstimmen. Untersuchungen zur Reichweitenvorhersage bei Wärmebildkameras zeigen, dass aussagekräftige Schätzungen die atmosphärische Transmission, die Zieleigenschaften, die Optik, die Detektorleistung sowie die jeweilige Erkennungs- oder Identifizierungsaufgabe berücksichtigen müssen.

Wie sich Nebel auf MWIR- und LWIR-Bilder auswirkt
MWIR und LWIR reagieren nicht bei jeder Nebelart gleich. Die atmosphärische Transmission kann unter bestimmten Nebelbedingungen in einem Band höher sein, doch keines der beiden Bänder ist in jeder Situation optimal. Die Detektorempfindlichkeit, die Transmission des Objektivs, das Zielspektrum und die Strahlung aus der Atmosphäre beeinflussen ebenfalls das endgültige Bild.

Nebel kann Kanten weicher erscheinen lassen und kleine Ziele verbergen, bevor ein größeres Ziel vollständig verschwindet. Eine automatische Bildverbesserung kann den verbleibenden schwachen Kontrast verstärken, wodurch die Anzeige klarer wirkt. Sie kann jedoch keine Zielinformationen wiederherstellen, die den Detektor nie erreicht haben. Beurteilen Sie die Leistung anhand eines definierten Ziels und einer definierten Aufgabe und nicht allein anhand eines Screenshots der Anzeige.

Können Wärmebildkameras durch Regen hindurchsehen?
Leichter Regen ermöglicht oft nützliche Wärmebildaufnahmen auf kürzeren Entfernungen, insbesondere wenn das Ziel deutlich wärmer oder kälter ist als der Hintergrund. Starker Regen kann sowohl den Bildkontrast als auch die Erfassungsreichweite verringern.

Wie sich Regen auf das Signal und das Kamerafenster auswirkt
Regentropfen absorbieren und streuen einen Teil der Infrarotstrahlung, die auf die Kamera trifft. Wasser auf dem Schutzfenster kann die Durchlässigkeit verringern und die Bildqualität beeinträchtigen. Regen kühlt zudem freiliegende Oberflächen ab, was den thermischen Kontrast verringern kann, der das Ziel sichtbar macht.

Das Gehäuse schützt die Kamerahardware vor dem Eindringen von Wasser. Die IP-Schutzart beschreibt den Schutzgrad, der im Rahmen standardisierter Tests überprüft wurde; sie garantiert jedoch kein klares Wärmebild bei Regen oder einem nassen optischen Fenster. Beurteilen Sie den Montagewinkel, die Entwässerung, die Gestaltung des Fensters und den Zugang zur Reinigung separat. Wenn bei der Installation ein Scheibenwischer oder eine Schutzabdeckung verwendet wird, vergewissern Sie sich, dass diese für das Infrarotfenster geeignet sind.

Warum starker Regen die Erfassungsreichweite verringert
Starker Regen führt dazu, dass mehr Wasser in den Strahlengang gelangt, sodass weniger Strahlung vom Zielobjekt die Kamera erreicht. Der Verlust wird bei größerer Sichtweite größer. Von Wind getriebener Regen kann zudem eine Seite des Kamerafensters stärker benetzen, als es ein statischer Eindringtest vermuten lässt.

Regen verändert sowohl die Szene als auch den Strahlengang. Er kann Oberflächen abkühlen und dazu führen, dass sich Ziel und Hintergrund in ihrer Temperatur annähern. In diesem Fall lässt die Atmosphäre zwar möglicherweise noch genügend Infrarotstrahlung durch, doch die Kamera erhält nicht mehr genügend Kontrast für eine zuverlässige Erkennung. Geschützte Ziele oder Geräte, die Prozesswärme speichern, bleiben möglicherweise leichter zu erkennen.

Können Wärmebildkameras durch Rauch hindurchsehen?
Wärmebildkameras können warme Ziele durch etwas Rauch hindurch erkennen, doch das Ergebnis hängt von der Rauchdichte, der Temperatur und der Betrachtungsentfernung ab. Kühler, diffuser Rauch lässt sich in der Regel leichter durchbilden als dichter Rauch in der Nähe einer aktiven Wärmequelle.

Wie Rauchdichte und Temperatur das Bild beeinflussen
Kühler, diffuser Rauch kann zwar sichtbares Licht blockieren, lässt jedoch genügend thermische Infrarotstrahlung durch, um den Kontrast des Ziels zu erhalten. Dichter Ruß, hohe Partikelkonzentrationen oder ein langer Weg durch den Rauch können das Zielsignal stärker abschwächen.

Bild einer TageslichtkameraBild einer Tageslichtkamera
Bild der Infrarot-WärmebildkameraBild der Infrarot-Wärmebildkamera
Heißer Rauch stellt ein anderes Problem dar. Heiße Gase, Partikel und Flammen können zusätzliche Infrarotstrahlung erzeugen, die das Ziel verdeckt. Thermische Turbulenzen können zudem die Zielkonturen verzerren und das Bild instabil erscheinen lassen. Ein heller Bereich in einem Wärmebild kann daher eher auf Strahlung des Rauchs oder der Flamme zurückzuführen sein als auf die dahinterliegende Oberfläche.

Warum ein einziger Rauchversuch nicht jedes Szenario vorhersagen kann
Ein einziger Rauchversuch kann nicht jedes Szenario abbilden, da sich die Zusammensetzung des Rauchs, die Partikelkonzentration, die Temperatur und die Betrachtungsentfernung je nach Quelle und der Art und Weise, wie sich die Rauchfahne entwickelt, unterscheiden.

Rauch aus verschiedenen Quellen kann unterschiedliche Mengen an Wasserdampf, Ruß, Asche, Aerosolen und Verbrennungsgasen enthalten. Auch die Partikelverteilung ändert sich, wenn sich die Rauchwolke abkühlt und mit Luft vermischt. Eine Kamera, die ein Ziel durch kühlen, zerstreuten Rauch erkennt, liefert möglicherweise nicht das gleiche Ergebnis bei dichtem, heißem Rauch.

Die relativen Temperaturen von Ziel, Hintergrund und Rauch bestimmen, wie viel Kontrast erhalten bleibt. Ein warmes Objekt hinter kühlem Rauch kann deutlich hervorstechen, während heißer Rauch es verdecken kann. Flammen und heiße Partikel können zudem die automatische Verstärkungsregelung der Kamera dominieren und schwächere Details des Ziels verbergen.

So testen Sie eine Wärmebildkamera bei Nebel, Regen oder Rauch
Ein sinnvoller Test geht von der jeweiligen Aufgabe aus und nicht von einer allgemeinen Allwetter-Behauptung. Die Entfernung, aus der eine Kamera ein Ziel erkennen oder identifizieren kann, hängt von der Atmosphäre, dem Objektiv, der Zielgröße und dem thermischen Kontrast ab. Weitere Einzelheiten finden Sie unter „Wie weit kann eine Wärmebildkamera sehen?“.

Definieren Sie das Ziel und die Aufgabe. Geben Sie die Zielgröße, die Betrachtungsentfernung, das Sichtfeld und den minimalen thermischen Kontrast an. Entscheiden Sie, ob die Kamera das Ziel erkennen, identifizieren oder messen muss. Unterschiedliche Wärmebildanwendungen erfordern unterschiedliche Testkriterien.
Erfassen Sie eine Basislinie unter klaren Bedingungen. Testen Sie das vollständig installierte System mit der vorgesehenen Kamera, dem Objektiv, der Fokuseinstellung, der Montageposition und dem Ziel. Die Basislinie zeigt, wie viel Bilddetail und Kontrast verfügbar sind, bevor Umwelteinflüsse zum Tragen kommen.
Wiederholen Sie den Test unter repräsentativen Bedingungen. Halten Sie die Zielposition und die Entscheidungskriterien konsistent. Erfassen Sie die Betrachtungsentfernung, die Sichtweite bei Nebel oder die Regenintensität, die Art des Rauchs und den Zustand des Kamerafensters. Vergleichen Sie, ob der Bediener die beabsichtigte Aufgabe noch erfüllen kann, und nicht nur, ob ein Bild auf dem Bildschirm zu sehen ist.
Überprüfen Sie den Strahlengang. Kondenswasser, Wasserfilme, Verschmutzungen, Außenfenster und Schutzgehäuse können die Bildqualität unabhängig von den atmosphärischen Bedingungen beeinträchtigen. Überprüfen Sie die Entwässerung, den Zugang zur Reinigung, die Fokussierung und die Stabilität der Befestigung.
Legen Sie für jede Aufgabe eine Betriebsgrenze fest. Die Erkennung kann auch dann noch möglich sein, wenn die Identifizierung fehlgeschlagen ist. Die Temperaturmessung über große Entfernungen erfordert zudem ein geeignetes Modell zur atmosphärischen Korrektur; nicht berücksichtigte Übertragungsverluste können die Genauigkeit der Wärmebildgebung beeinträchtigen, selbst wenn das Ziel weiterhin sichtbar ist.
Für die stationäre Überwachung sollten Sie die fest installierten Wärmebild-Sicherheitskameras von Raythink in Betracht ziehen. Wählen Sie die Kamera und das Objektiv anhand der Zielgröße, der Betrachtungsentfernung, des Sichtfelds und der Art der Aufgabe (Erkennung oder Identifizierung) aus.

FAQ
Kann eine Wärmebildkamera mit höherer Auflösung durch Nebel oder Rauch klarer sehen?
Nur, wenn genügend Zielsignal den Detektor erreicht. Mehr Pixel können Bilddetails bewahren, aber sie können keine Strahlung wiederherstellen, die von dichtem Nebel oder Rauch absorbiert oder gestreut wurde. Das Objektiv, die Zielgröße und die Betrachtungsentfernung bestimmen nach wie vor, wie viele nutzbare Pixel das Ziel abdecken.

Kann die Bildverbesserung bei schlechtem Wetter verlorene Details wiederherstellen?
Die Bildverbesserung kann schwache Kontraste besser sichtbar machen, kann jedoch keine Details wiederherstellen, die den Detektor gar nicht erst erreicht haben. Eine aggressive Bildverarbeitung kann zudem Rauschen oder Strukturen im Nebel oder Rauch verstärken; beurteilen Sie das verarbeitete Bild daher im Hinblick auf die beabsichtigte Aufgabe.

Kann eine Wärmebildkamera die Temperatur durch Nebel oder Rauch hindurch genau messen?
Nicht zuverlässig, es sei denn, der atmosphärische Einfluss ist bekannt und wird im Messaufbau berücksichtigt. Nebel und Rauch können die Strahlung des Ziels abschwächen und zusätzliche Strahlung aus der Atmosphäre einbringen. Ein Ziel kann sichtbar bleiben, auch wenn seine angezeigte Temperatur nicht mehr zuverlässig ist.

Bedeutet eine IP-Schutzart, dass eine Wärmebildkamera bei starkem Regen klar sehen kann?
Nein. Eine IP-Schutzart beschreibt den geprüften Schutz des Gehäuses vor dem Eindringen von Wasser und Staub. Starker Regen kann das Zielsignal dennoch abschwächen, das Objektivfenster benetzen und den thermischen Kontrast in der Szene verringern.

Fazit
Wärmebildkameras bieten unter bestimmten Nebel-, Regen- und Rauchbedingungen oft einen Vorteil gegenüber Kameras für sichtbares Licht. Dichter Nebel, starker Regen sowie heißer oder konzentrierter Rauch können die Erfassungsreichweite dennoch verringern oder das Ziel verdecken.

Legen Sie fest, ob die Kamera das Ziel erkennen, identifizieren oder vermessen soll, und testen Sie anschließend das komplett installierte System in der erforderlichen Entfernung unter repräsentativen Bedingungen. So erhalten Sie eine realistische Betriebsgrenze, ohne einen bedingten Vorteil in eine absolute „Durchsicht“-Behauptung umzuwandeln.
