Thermische Überwachung im Batterielager: Leitfaden zur Auswahl

{{{sourceTextContent.subTitle}}}

Ein sinnvoller Plan zur thermischen Überwachung eines Batterielagers beginnt mit fünf praktischen Entscheidungen: Welche Bereiche und Oberflächen sollen überwacht werden, welche Kamera- und Objektivspezifikationen sind erforderlich, wo sind freie Sichtlinien vorhanden, wie sollen Alarmereignisse funktionieren und was

{{{sourceTextContent.description}}}

Ein sinnvoller Plan zur thermischen Überwachung eines Batterielagers beginnt mit fünf praktischen Entscheidungen: Welche Bereiche und Oberflächen sollen überwacht werden, welche Kamera- und Objektivspezifikationen sind erforderlich, wo bestehen freie Sichtlinien, wie sollen Alarmereignisse ablaufen und welche Standortdaten benötigt ein Anbieter? Dieser Leitfaden führt Sie durch diese wichtigen Planungsentscheidungen, bevor es zur detaillierten Systemauslegung übergeht.

Radiometrische Wärmebildkameras liefern Oberflächentemperaturdaten als Teil des umfassenden Überwachungs- und Sicherheitssystems einer Anlage. Sie sind kein Ersatz für die am Standort vorgeschriebenen Erkennungs-, Brandschutz-, Betriebs- oder Notfallmaßnahmen. Informationen zur umfassenderen Rolle der Infrarotbildgebung bei der Lagerüberwachung finden Sie in unserem Leitfaden zur Brandverhütung und -überwachung in Lagern. Dieser Leitfaden konzentriert sich hier speziell auf die Festlegung der Anforderungen an Kameras, deren Platzierung, Alarmierung und Anbieter für einen Überwachungsplan für Batterielager.

Welche Bereiche sollten in die thermische Überwachung eines Batterielagers einbezogen werden?
Lithium-Batterielager
Lithium-Batterielager
Gehen Sie von den tatsächlichen Abläufen im Lager aus, anstatt sich auf eine allgemeine Liste von Risikobereichen zu stützen. Erfassen Sie normale Lagerregale und Bodenpaletten, Wareneingangs- oder Eingangskontrollstellen sowie alle Bereiche, in denen Batterien auf den nächsten Handhabungsschritt warten. Prüfen Sie anschließend, ob zurückgesandte, beschädigte, defekte oder unter Quarantäne gestellte Batterien einem separaten Weg zugeführt werden. Lade- oder Testbereiche sind nur dann zu berücksichtigen, wenn sie am Standort vorhanden sind.

Die zu überwachenden Bereiche variieren je nach Lagerlayout und Betriebsabläufen. So empfehlen beispielsweise die Leitlinien der US-Umweltschutzbehörde (EPA), beschädigte, defekte oder zurückgerufene Batterien bei der Handhabung von gesammelten Altbatterien zu trennen. Ein Lager für neue Produkte kann einen anderen Lagerbestand und andere Betriebsabläufe aufweisen. Die entscheidende Frage lautet: Welche Bedingungen oder Handhabungsphasen erfordern in Ihrer Anlage einen gesonderten Überwachungsbereich?

Definieren Sie die Zielfläche in jeder Zone
Infrarot-Temperaturüberwachung der Batteriezellentemperatur
Die Benennung einer Überwachungszone reicht nicht aus. Halten Sie die Fläche fest, die die Kamera beobachten soll, wie z. B. eine Palettenvorderseite, eine freiliegende Moduloberfläche oder die Außenseite einer Verpackung. Radiometrische Messwerte gelten für zugängliche Oberflächen innerhalb des Sichtfelds. Undurchsichtige Verpackungen, Batteriegehäuse, Regalböden, vordere Paletten und Geräte können verdecken, was sich dahinter befindet. Auch Oberflächeneigenschaften und Messeinstellungen beeinflussen die angezeigte Temperatur.

Notieren Sie für jede in Frage kommende Zone drei Punkte: die Zielfläche, deren Verpackung oder Gehäuse sowie die Hindernisse, die während des normalen Betriebs voraussichtlich auftreten. Diese Informationen helfen bei der Auswahl der richtigen Kamera, des richtigen Objektivs und der richtigen Montageposition für den Bereich.

Welcher Typ von Wärmebildkamera eignet sich für die Überwachung von Batterielagern?
Beginnen Sie mit einer fest installierten radiometrischen Wärmebildkamera: einer dauerhaft installierten Kamera, die Temperaturdaten für definierte Punkte, Linien oder Bereiche in ihrem Wärmebild liefert. Ein tragbares Wärmebildgerät kann Inspektionen unterstützen, bietet jedoch nicht dieselbe kontinuierliche, feste Sicht. Auch von einem reinen Wärmebildbetrachter kann nicht davon ausgegangen werden, dass er die für Alarmregeln erforderlichen Temperaturmessungen liefert.

Passen Sie die Bilddetails an Zielgröße und Entfernung an
Das kleinste relevante Ziel bei der größten Überwachungsentfernung sollte genügend Wärmebildpixel einnehmen, um die beabsichtigte Messaufgabe zu erfüllen. Die Detektorauflösung ist daher nur ein Faktor. Zielgröße, Entfernung, Objektiv, Fokus, Blickwinkel und Sichtfeld wirken zusammen.

Ein breiteres Sichtfeld deckt einen größeren Teil eines Regals oder Ganges ab, bei gleicher Detektorauflösung und gleicher Entfernung werden jedoch weniger Pixel auf ein Ziel gleicher Größe projiziert als bei einem engeren Sichtfeld. Die Größe des betrachteten Bildausschnitts nimmt mit zunehmender Kameraentfernung zu, sodass ein Ziel zwar sichtbar, aber für eine effiziente Temperaturmessung zu klein sein kann. Prüfen Sie bei der endgültigen Kameraauswahl die vorgeschlagene Kamera, das Objektiv, das Zielobjekt und die Montageposition, um sicherzustellen, dass die Kamera genügend Details für eine zuverlässige Temperaturmessung liefern kann.

Nutzen Sie diese Tabelle, um die Anforderungen vor Ort in ein Gespräch mit dem Lieferanten umzusetzen:

Auswahlkriterium Was der Kunde bestätigen sollte
Kameratyp Feste radiometrische Messung, nicht nur Bildaufnahme
Ziel-Detail Kleinstes relevantes Ziel und größtmöglicher Abstand
Objektiv und Sichtfeld Erforderliche Erfassungsbreite an jedem Montagepunkt
Messung Erforderlicher Temperaturbereich und Genauigkeit
Überwachungsbereiche Anzahl und Art der Punkte, Linien oder Bereiche
Alarme Erforderliche Ausgänge, Weiterleitung und Ereignisinformationen
Konnektivität Anforderungen an Netzwerk und Systemschnittstellen
Umgebung Bedingungen in Innenräumen und erforderliche Schutzart des Gehäuses
Sichtbares Bild Ob eine visuelle Bestätigung erforderlich ist
Weitere Hilfe bei der Auswahl finden Sie in unserem Einkaufsleitfaden zu den technischen Daten von Wärmebildkameras. Sobald die Anforderungen vor Ort klar sind, können Sie auch unsere aktuellen Optionen für fest installierte Thermografiekameras vergleichen.

In einem Batterielager bietet die fest installierte Wärmebildkamera TN460 Objektivoptionen von 4,1 mm bis 25 mm, um nahegelegene Regalfronten, Boden-Paletten-Zonen oder kleinere sichtbare Flächen weiter hinten im Gang abzubilden. Mit ihren Messregeln für Punkte, Linien und Flächen lassen sich einzelne Regalfächer oder Quarantänezonen voneinander abgrenzen. Wenn ein Alarm zusätzlich eine Bestätigung der betroffenen Palette oder des Ganges im sichtbaren Licht erfordert, kombiniert die Dual-Spektrum-Bullet-Kamera FC465T die Wärmebildüberwachung mit einem 5-MP-Kanal im sichtbaren Licht und der Schutzart IP66. Die endgültige Konfiguration sollte weiterhin die sichtbare Zielfläche, die Verpackung, die größte Entfernung und übliche Hindernisse im Lager berücksichtigen.

Wo sollten Wärmebildkameras installiert werden?

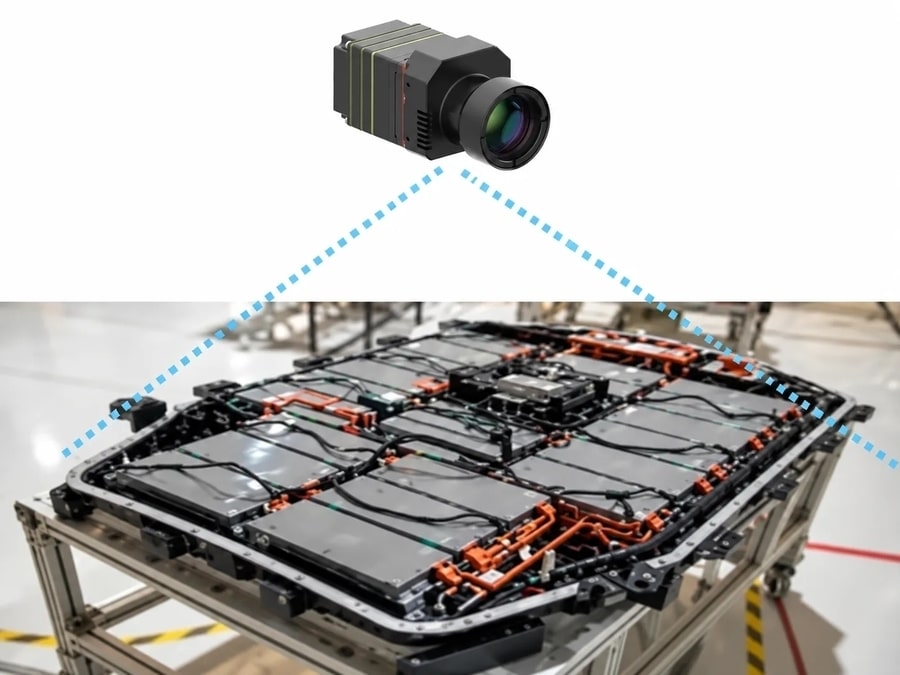

Wärmebildkamera bei der Inspektion eines EV-Akkupakets
Beginnen Sie mit einer freien, aufrechterhaltbaren Sichtlinie auf die relevante Zieloberfläche. Prüfen Sie an jedem in Frage kommenden Montagepunkt, ob Säulen, Regalträger, vordere Paletten, Gebäudestrukturen, Türen, Förderbänder oder andere Geräte die Sicht versperren. Berücksichtigen Sie außerdem, wie das Ziel verpackt wird und ob diese sichtbare Außenfläche die Oberfläche ist, die im Überwachungsplan gemessen werden soll.

Wärmebildkameras erfassen die Temperatur einer sichtbaren Zieloberfläche unter den konfigurierten Messbedingungen. Für zuverlässige Oberflächentemperaturmesswerte muss die Kamera so eingerichtet sein, dass die Zieloberfläche, die von der Umgebung reflektierte Wärme sowie alle Objekte im Sichtfeld, die das Infrarotsignal abschwächen, berücksichtigt werden. Die Kamera misst nicht durch undurchsichtige Verpackungen, Batteriegehäuse, Regalkomponenten oder andere Hindernisse hindurch, und die relevanten Messbedingungen müssen für das jeweilige Zielobjekt dennoch überprüft werden.

Unterscheiden Sie zwischen Übersichtsbereich und Messdetail
Eine Kamera kann zwar ein gesamtes Regal anzeigen, dabei jedoch eine kleine Palettenoberfläche mit zu wenigen Pixeln darstellen, um die beabsichtigte Temperaturmessung durchzuführen. Prüfen Sie das kleinste zu überwachende Zielobjekt, die nächstgelegene und die am weitesten entfernte Betrachtungsentfernung, das ausgewählte Objektiv, den Fokus und den Blickwinkel. Das Ziel besteht nicht einfach darin, das Regal innerhalb des Bildausschnitts zu platzieren. Die Kamera sollte ausreichende thermische Details auf den Oberflächen liefern, an denen die Temperatur gemessen werden muss.

Hohe oder tief liegende Lagerpositionen erfordern möglicherweise einen anderen Winkel oder eine zusätzliche Ansicht. Legen Sie diese Optionen anhand der tatsächlichen Regalhöhe, Tiefe, Zielgröße, verfügbaren Montagepositionen und Hindernisse fest.

Überprüfen Sie die Kameraansicht unter typischen Lagerbedingungen
Ein leerer Gang kann dazu führen, dass eine vorläufige Sicht besser aussieht, als dies im Normalbetrieb der Fall sein wird. Überprüfen Sie die vorgeschlagenen Sichtlinien mit repräsentativen Palettenpositionen und erwarteten Lagerbeständen. Berücksichtigen Sie dabei:

vordere Paletten, die hintere oder untere Positionen verdecken können;
die maximale typische Lagerhöhe und Regaltiefe;
Verpackungen oder Umhüllungen, die die sichtbare Oberfläche verändern;
Geräte und sich bewegende Lasten, die das Sichtfeld vorübergehend kreuzen; und
Bestandsänderungen, die neue Sichtbehinderungen verursachen.
Nutzen Sie diese Vollauslastungsprüfung während der Planung, um wahrscheinliche tote Winkel frühzeitig zu identifizieren und so Befestigungspositionen, Blickwinkel oder sich überschneidende Sichtfelder zu vergleichen, bevor ein Angebot endgültig festgelegt wird. Legen Sie die formalen Kriterien für die Projektabnahme für das installierte System separat fest.

Wie sollten Temperaturalarmfunktionen funktionieren?
Anwendungen zur Überwachung der Batterieproduktion und -montage
Bitten Sie den Lieferanten zu prüfen, welche Alarmlogikmuster die vorgeschlagene Kamera und Software umsetzen können und wie jedes verfügbare Muster für die Batterie und den Standort verifiziert wird. Die Besprechung kann folgende Punkte umfassen:

Absolute Temperatur: Überprüfen Sie, ob die vorgeschlagene Konfiguration ein Ereignis auslösen kann, wenn ein definierter Messbereich eine konfigurierte Temperatur erreicht, und wie diese Einstellung validiert wird.
Temperaturunterschied: Fragen Sie, ob die Implementierung einen überwachten Zielwert mit einer geeigneten Referenz oder tatsächlich vergleichbaren Zielwerten unter ähnlichen Oberflächen- und Umgebungsbedingungen vergleichen kann.
Temperaturanstieg im Zeitverlauf: Fragen Sie, ob Trend- oder Anstiegsratenlogik verfügbar ist, welches Zeitfenster dabei verwendet wird und wie eine anhaltende Veränderung von normalen Schwankungen unterschieden wird.
Es gibt keine einheitliche Einstellung für Schwellenwert, Temperaturunterschied, Persistenzzeit oder Anstiegsrate, die für jedes Batterielager geeignet ist. Die Einstellungen sollten den Batterietyp und Herstellerangaben, die Lagerbedingungen, die zu messende sichtbare Oberfläche, die Umgebungsbedingungen sowie die Betriebs- und Sicherheitsverfahren der Anlage berücksichtigen. Der Vergleich unterschiedlicher Verpackungsmaterialien oder Standorte, als wären sie gleichwertig, kann die Interpretation der Ergebnisse erschweren.

Definieren Sie die Ereignisinformationen und die Weiterleitung
Ein Alarm ist nützlicher, wenn der Empfänger erkennen kann, was passiert ist und wo es passiert ist. Klären Sie bei der Beschaffung, ob ein Ereignisprotokoll Folgendes enthalten soll:

den überwachten Standort oder den relevanten Bereich;
ein Wärmebild oder eine gespeicherte Aufzeichnung;
den entsprechenden Temperaturwert;
den Zeitpunkt des Ereignisses;
die Art des Alarms oder die Regel, die ausgelöst wurde.
Legen Sie anschließend fest, wohin die Ausgabe geleitet werden soll, z. B. an eine Überwachungsplattform, eine Leitwarte, eine bestehende Alarmschnittstelle oder einen festgelegten Personal-Workflow. Halten Sie die Zuständigkeiten klar fest: Die Kamera oder Software kann Daten oder eine Ausgabe generieren, während die verifizierte Plattform, die Steuerung, der Bediener oder das Verfahren die nachgelagerte Aktion ausführt. Das Abschalten von Anlagen, die Isolierung von Beständen, die Unterdrückung sowie Notfallbenachrichtigungen erfordern einen separat verifizierten Systementwurf.

Welche Informationen sollten Sie vor der Auswahl eines Systems vorbereiten?
Anwendung der Wärmebildtechnik bei Lithium-Ionen-Batterien
Ein Anbieter kann die Auswahl an Kameras und Objektiven effektiver eingrenzen, wenn die Anfrage die Geometrie des Standorts und die Messaufgabe beschreibt. Gruppieren Sie die Informationen in vier Teile.

Anordnung
Lagerraumgrundriss;
Regalanordnung, Regalhöhe und Gangbreite;
mögliche Überwachungszonen;
verfügbare Kamerabefestigungspositionen; und
typische Hindernisse bei Volllast oder Routen für bewegliche Geräte.
Zielobjekt und Entfernung
Zieloberfläche sowie Verpackung oder Gehäuse;
kleinste relevante Zielgröße;
nächstgelegene und weiteste Überwachungsentfernungen; sowie
erforderliche Erfassungsbreite von jeder in Frage kommenden Position aus.
Umgebung
Standort im Innen- oder Außenbereich;
erwartete Umgebungstemperatur und Luftfeuchtigkeit;
Staub, Feuchtigkeit, Reinigung oder sonstige Überlegungen zur Gehäuseauslegung; und
ob eine Bestätigung im sichtbaren Licht erforderlich ist.
Alarm und Integration
erforderlicher Alarmansatz und Ereignisinformationen;
vorgesehene Empfänger von Ereignismeldungen oder Plattform;
Anforderungen an Netzwerk und Schnittstellen; und
erforderlicher Messbereich und Messgenauigkeit.
Zusammen liefern diese Angaben dem Anbieter die erforderlichen Geometrie- und Messanforderungen, um ein geeignetes System empfehlen zu können. Sie ermöglichen eine gezielte Diskussion über Detektorauflösung, Objektiv und Sichtfeld, ungefähre Erfassungsreichweite, Messbereiche, Alarm- und Schnittstellenfunktionen, Gehäuseanforderungen, visuelle Bestätigung sowie aktuelle Produktoptionen.

Um Ihre Anwendung zu besprechen, kontaktieren Sie uns bitte mit Angaben zu Ihrem Lagerlayout, den Überwachungsentfernungen, der Zielgröße, den verfügbaren Montagepositionen und den Alarmierungsanforderungen. Wir können dann geeignete Optionen für Wärmebildkameras und Objektive prüfen und den erwarteten Erfassungsbereich, die Messbereiche, die Alarmausgänge sowie die Schnittstellenanforderungen für Ihre Anwendung klären.
