Wie OGI-Kameras Ammoniaklecks erkennen

{{{sourceTextContent.subTitle}}}

Eine Kamera zur optischen Gasbildgebung (OGI) kann einem Industrieteam dabei helfen, eine Ammoniakwolke aufzuspüren, ohne die Anlagen zu berühren. Der Bediener scannt den Bereich und hält Ausschau nach einem sich bewegenden Gasmuster in der Nähe der vermuteten Quelle. Dies kann in einem großen Kühlbereich

{{{sourceTextContent.description}}}

Eine Kamera zur optischen Gasbildgebung (OGI) kann einem Industrieteam dabei helfen, eine Ammoniakwolke zu lokalisieren, ohne die Anlagen zu berühren. Der Bediener scannt den Bereich und sucht nach einem sich bewegenden Gasmuster in der Nähe der vermuteten Quelle. Auf diese Weise lässt sich ein großer Kühlbereich schneller überprüfen, als wenn jeder Punkt aus nächster Nähe kontrolliert würde.

Die Kamera muss speziell für Ammoniak ausgelegt und konfiguriert sein. Eine normale Wärmebildkamera reicht nicht aus. Das Ergebnis hängt zudem vom Objektiv, dem Fokus, der Entfernung, dem Hintergrund, der Luftströmung und dem Blickwinkel ab.

Dieser Leitfaden konzentriert sich auf die Kamera selbst: wie sie das Bild erzeugt, welche Funktionen wichtig sind, wie man sie vor Ort einrichtet und wie man das Bild bei einer industriellen Untersuchung nutzt.

Was die Kamera tatsächlich erfasst
Eine OGI-Kamera für Ammoniak bildet das Gas nicht im sichtbaren Licht ab. Sie erfasst eine Veränderung der Infrarotstrahlung entlang des Strahlengangs.

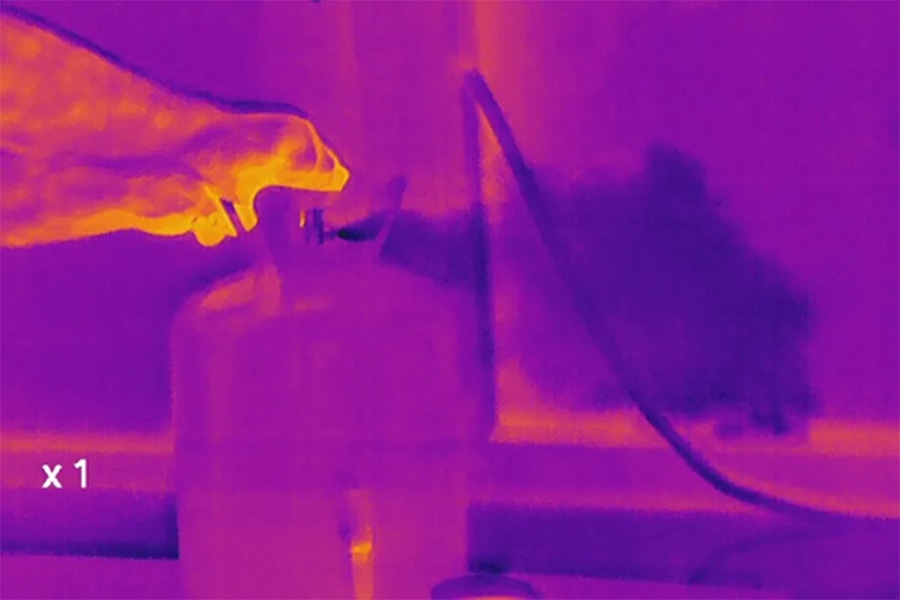

Einsatz von Wärmebildkameras bei der Gasdetektion
Infrarotstrahlung wandert vom Hintergrund in Richtung der Kamera. Wenn eine Ammoniakwolke diesen Weg kreuzt, absorbiert das Gas Strahlung in einem Teil des Infrarotspektrums. Eine Kamera mit der richtigen spektralen Empfindlichkeit und dem richtigen Filter kann diesen Unterschied erkennen. Die Bildverarbeitung hilft dem Bediener dann, das sich verändernde Signal als sich bewegende Wolke wahrzunehmen. Eine ausführlichere Erklärung dieser optischen Kette finden Sie unter „So funktionieren optische Gasbildkameras“.

Vier Komponenten müssen zusammenwirken:

Die Kamera muss auf einen Spektralbereich reagieren, in dem Ammoniak Infrarotstrahlung absorbiert.
Die Wolke muss zwischen der Kamera und einem aussagekräftigen Hintergrund vorbeiziehen.
Die Szene muss genügend Strahlungskontrast für den Detektor bieten.
Die Wolke muss ein erkennbares Muster erzeugen, das sich von Hintergrundrauschen und Bewegungen in der Szene abhebt.
Ist eine dieser Komponenten zu schwach, kann die Gasfahne nur schwach sichtbar sein oder gar nicht erscheinen.

Warum sich eine Standard-Wärmebildkamera unterscheidet

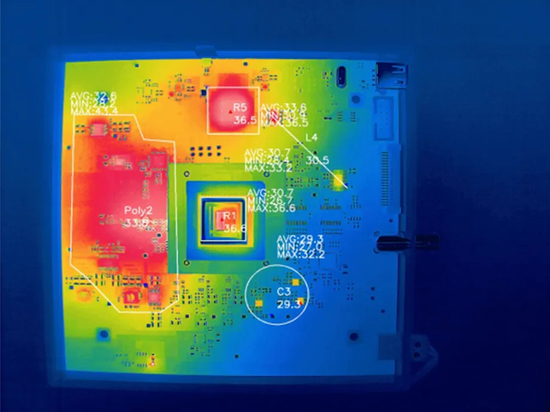

Eine Standard-Wärmebildkamera zeigt hauptsächlich Oberflächentemperaturen an. Sie ist dafür ausgelegt, Infrarotstrahlung von festen Objekten wie Rohren, Motoren, Tanks und elektrischen Bauteilen zu erfassen.

Eine OGI-Kamera verfügt zusätzlich über ein gasspezifisches optisches Design. Ihr Detektor und ihr Filter müssen auf das Absorptionsverhalten des Zielgases abgestimmt sein. Es sollte nicht davon ausgegangen werden, dass eine Kamera, die für die Erkennung anderer Gase konfiguriert ist, auch Ammoniak erkennen kann.

Bei der Beschaffung lautet die entscheidende Frage nicht: „Ist dies eine Infrarotkamera?“ Sondern: „Unterstützt das jeweilige Kameramodell und die optische Konfiguration die Ammoniakdetektion?“ Der Leitfaden von Raythink | Raytron Industrial, in dem erläutert wird, welche Gase OGI-Kameras erkennen können, erklärt, warum sich die Gasabdeckung je nach optischem Band ändert.

Wichtige Kameraeigenschaften für die Ammoniakbildgebung
Beginnen Sie mit der Gasverträglichkeit und prüfen Sie anschließend, ob das gesamte Bildgebungssystem für die jeweilige Aufgabe geeignet ist. Die allgemeine Qualität der Wärmebilder kann eine verifizierte Ammoniak-Konfiguration nicht ersetzen.

Kameraeigenschaft Warum sie in der Praxis wichtig ist Was zu prüfen ist
Dokumentierte Ammoniak-Unterstützung Die Gasdetektion hängt von der optischen Konfiguration ab. Aktuelle Herstellerunterlagen, in denen NH₃ für das jeweilige Modell aufgeführt ist.
Spektrale Empfindlichkeit und Filter Der optische Wellenlängenbereich muss mit einer Ammoniak-Absorptionslinie übereinstimmen. Der in der Kamera verbaute Detektor und Filter.
Detektorauflösung Die Auflösung beeinflusst, wie viele Details der Bediener im Umfeld kleiner oder weit entfernter Objekte erkennen kann. Detektorformat im Verhältnis zur Messentfernung und Zielgröße.
Objektiv und Sichtfeld Das Objektiv bestimmt die Abdeckung des Bildausschnitts und die scheinbare Größe der Quelle. Objektivoptionen, Sichtfeld und erwartete Geometrie zwischen Kamera und Quelle.
Fokussteuerung Eine schlechte Fokussierung kann eine schwache Gaswolke verbergen oder die Lokalisierung ihrer Quelle erschweren. Manuelle oder automatische Fokussierung und deren Funktionsweise in Abhängigkeit von der geplanten Entfernung.
Modi zur Gasdarstellung Durch geeignete Bildverarbeitung lassen sich Bewegungen der Gaswolke leichter erkennen. Verfügbare Modi zur Gasdarstellung und deren Steuerung durch den Bediener.
Bild- und Videoaufzeichnung Ein gespeichertes Bild muss genügend Kontext für die spätere Wartungsnachverfolgung enthalten. Video, Standbilder, Zeitstempel, Notizen und Exportformate.
Auslegung für den industriellen Einsatz Die Kamera muss für die geplante Arbeitsumgebung geeignet sein. Betriebstemperatur, Akkulaufzeit, Schutzart, Bedienelemente und etwaige Vorschriften für die Ausrüstung am Einsatzort.
Genaue Wellenlängen, Empfindlichkeitswerte und Nachweisgrenzen sind modellspezifisch. Überprüfen Sie diese in den aktuellen Dokumenten für das jeweilige Kameramodell. Übernehmen Sie keine Werte von einem anderen Modell und verwenden Sie keine Laborergebnisse als allgemeine Zusicherung für den Feldeinsatz.

Die Einsatzbedingungen beeinflussen das Bild der Gasfahne
Eine Kamera kann zwar Ammoniak erkennen, dennoch ein schlechtes Bild liefern. Die OGI-Leistung hängt von der gesamten Szene ab, nicht nur vom Detektor. Die Übersicht der US-Umweltschutzbehörde (EPA) zu OGI-Nachweisgrenzen nennt Gaseigenschaften, Kamerakonstruktion, Entfernung, Hintergrund und Umgebungsbedingungen als wichtige Faktoren.

Infrarot-Gasbildgebung zur Ammoniak-Leckageerkennung
Feldfaktor Was der Bediener möglicherweise sieht Praktische Maßnahmen
Hintergrundkontrast: Eine Gasfahne kann vor einem schwachen oder komplexen Hintergrund verschwinden. Ändern Sie die Position so, dass die Gasfahne einen einfacheren Hintergrund mit stärkerem Infrarotkontrast durchquert.
Sichtlinie: Rohre, Isolierungen, Schutzvorrichtungen oder Bauwerke können einen Teil der Gasfahne verdecken. Wählen Sie eine andere zugelassene Beobachtungsposition, anstatt davon auszugehen, dass die Quelle frei einsehbar ist.
Entfernung und Sichtfeld Ein weites Sichtfeld erfasst mehr Anlagen, kann jedoch die Ortung einer kleinen Gaswolke erschweren. Passen Sie Objektiv und Entfernung an die Größe des Zielbereichs an.
Fokus Weiche Kanten und Unschärfe erschweren es, die Bewegung der Gaswolke von der Umgebung zu unterscheiden. Stellen Sie den Fokus neu ein, wenn sich die Untersuchungsentfernung oder die Zielebene ändert.
Betrachtungswinkel: Ein einzelner Winkel kann die Quelle hinter nahegelegenen Geräten verbergen. Scannen Sie aus mehr als einem sicheren Winkel, sofern der Zugang zum Standort dies zulässt.
Wind oder Belüftung: Luftströmungen verändern Richtung, Geschwindigkeit und Ausbreitung der Abgasfahne. Beobachten Sie das Bewegungsmuster und dokumentieren Sie die Luftströmungsverhältnisse.
Dampf, Regen, Reflexionen und sich bewegende Geräte Andere Bewegungs- oder Infraroteffekte können wie Gas aussehen oder dieses verdecken. Halten Sie inne, ändern Sie den Blickwinkel oder vergleichen Sie das Muster aus einer anderen Position.
Betriebszustand der Anlage Eine Freisetzung tritt möglicherweise nur unter bestimmten Prozessbedingungen auf. Halten Sie fest, ob das System in Betrieb, im Leerlauf, beim Befüllen, beim Entlasten oder in einem anderen bekannten Zustand ist.
Es gibt keine einheitliche Entfernung, keinen Temperaturunterschied und keine Konzentration, die in jeder Situation eine sichtbare Ammoniakwolke garantieren. Der Bediener muss das tatsächliche Bild beurteilen und die Bedingungen dokumentieren, unter denen es aufgenommen wurde.

Auch ein negatives Bild hat seine Grenzen. Wenn keine Wolke zu sehen ist, überprüfen Sie Fokus, Hintergrund, Winkel, Entfernung, Luftströmung und die Ammoniak-Konfiguration der Kamera, bevor Sie die Beobachtung abschließen.

So richten Sie die Kamera für eine industrielle Untersuchung ein
Eine standardisierte Kameraroutine hilft verschiedenen Bedienern, denselben Bereich abzudecken und die Aufzeichnungen der anderen zu verstehen.

Überprüfen Sie die Ammoniak-Konfiguration
Überprüfen Sie vor der Feldarbeit das genaue Modell, den Detektor, den Filter, das Objektiv und die aktuelle Gasliste. Wenn in den Unterlagen Ammoniak für diese Konfiguration nicht aufgeführt ist, gehen Sie nicht davon aus, dass es von der Produktfamilie unterstützt wird.

Planen Sie praktische Beobachtungspositionen
Nutzen Sie den Weg vor Ort und die Anordnung der Ausrüstung, um freie Sicht auf die zu untersuchenden Bereiche zu identifizieren. Beachten Sie Zugangsbeschränkungen, Sichtbehinderungen sowie die nächstgelegene und am weitesten entfernte praktikable Entfernung. Die Arbeitsvorschriften vor Ort bestimmen weiterhin, wo sich der Bediener aufhalten darf.
Schaffen Sie eine aussagekräftige Bildszene
Platzieren Sie den vermuteten Gasweg vor einem Hintergrund, der der Kamera hilft, Kontrast darzustellen. Vermeiden Sie unnötige Unordnung, wenn eine andere Blickwinkel möglich ist. Behalten Sie genügend umgebende Ausrüstung im Bildausschnitt, um die Quelle später identifizieren zu können.

Stellen Sie Fokus und Bildgebungsmodus ein
Fokussieren Sie auf die Zielebene und wählen Sie dann den geeigneten Gasbildgebungsmodus aus. Verwenden Sie den Digitalzoom nicht als Ersatz für ein besseres Objektiv, eine näher gelegene zugelassene Position oder den richtigen Fokus.

Scannen Sie in einem gleichmäßigen Muster
Bewegen Sie sich in einer einheitlichen Reihenfolge durch den geplanten Bereich. Halten Sie die Ansicht lange genug, um die Bewegung der Gaswolke zu erkennen. Ändern Sie den Blickwinkel, wenn nahegelegene Geräte die Quelle verdecken oder der Hintergrund ungünstig ist.

Speichern Sie den Befund mit Kontext
Halten Sie das Bild oder Video, die Anlage oder den Bereich, die Uhrzeit, den Betriebszustand, die Betrachtungsentfernung, den Hintergrund und bekannte Luftströmungsverhältnisse fest. Ein Nahaufnahme-Bild der Gasfahne ist nützlich, aber ein Bild mit größerem Kontext kann dem Wartungspersonal helfen, denselben Ort wiederzufinden.

Einsatz der Kamera in Ammoniak-Kühlbereichen
Bei Ammoniak-Kühlanlagen kann die Route nach Betriebsbereichen gegliedert werden. Dadurch orientiert sich die Kameraführung am Anlagenlayout und nicht an einer unbewährten allgemeinen Liste leckageanfälliger Teile.

Bereich Kameraeinsatz Sichtbedingungen
Ammoniak-Annahme und -Lagerung: Scannen Sie sichtbare ammoniakführende Anlagen und Schnittstellen im definierten Bereich. Identifizieren Sie klare Hintergründe und zeichnen Sie die Betriebsaktivitäten auf.
Kondensatorbereich: Betrachten Sie zugängliche Anlagen aus Positionen, die sowohl den Ursprungsbereich als auch den Ausbreitungsweg der Gaswolke zeigen. Berücksichtigen Sie Wind von außen, Gebäude und wechselnde Hintergründe.
Ammoniak-Rohrleitungen und Druckbehälter Verfolgen Sie den sichtbaren Gasweg entlang der geplanten Route. Passen Sie Fokus und Winkel an, wenn sich die Entfernung und Ausrichtung der Rohrleitungen ändern.
Kühlräume Scannen Sie die Bereiche, die zum Untersuchungsumfang des Standorts gehören. Beachten Sie Belüftung, Sichtbehinderungen und sich bewegende Anlagen.
Maschinenraum: Verwenden Sie eine feste Route, um die im Arbeitsplan enthaltenen Anlagen abzudecken. Achten Sie auf Unordnung im Hintergrund und sorgen Sie dafür, dass der Kontext der Anlagen in den Aufzeichnungen klar erkennbar bleibt.
Andere Ammoniak-Anwendungen erfordern eine Inspektionsroute, die auf dem jeweiligen Prozess und der Anlagenaufstellung basiert. Eine Düngemittelfabrik, eine Chemiefabrik, ein Verladeterminal oder ein Lagerort sollte eine Kühlroute nicht wiederverwenden, ohne die Anlagen und Betriebsbedingungen zu überprüfen.

Was das Kamerabild dem Bediener verrät
Das OGI-Bild ist für drei Aufgaben besonders nützlich:

es zeigt, dass in der betrachteten Szene ein wolkenartiges Infrarotmuster vorhanden ist;
dem Bediener dabei zu helfen, den wahrscheinlichen Quellbereich einzugrenzen; und
visuelle Nachweise für die weitere Wartung und spätere Vergleiche zu erstellen.
Das Bild allein sagt Ihnen nicht alles. Eine qualitative OGI-Ansicht liefert keine Angaben zur genauen Gaskonzentration, zur Exposition der Mitarbeiter, zur Leckagerate oder zu den Bedingungen für einen sicheren Zutritt. Die für den Standort zugelassene Ammoniakdetektion, das ortsfeste oder persönliche Überwachungssystem sowie die Arbeitsverfahren bleiben für diese Entscheidungen maßgeblich.

Dies definiert, wo OGI in den Inspektionsprozess passt: Es kann einen großen Bereich scannen, die Gaswolke sichtbar machen, das Team zur Quelle leiten und eine eindeutige Dokumentation erstellen.

Was Sie bei der Anfrage nach einer Kameraempfehlung übermitteln sollten
Eine sinnvolle Kamerabewertung beginnt mit der konkreten Anwendung, nicht mit einer allgemeinen Produktanfrage. Senden Sie dem Anbieter genügend Informationen, um die optische Konfiguration und den Einsatz vor Ort zu prüfen.

Eine Option für Ammoniakuntersuchungen
Für tragbare Ammoniak-Leckuntersuchungen ist die OGI-Handkamera RG630F das relevante Modell von Raythink | Raytron Industrial, das in Betracht gezogen werden sollte. Ihr Spektralbereich von 10,3–10,7 μm und der Detektor mit maßgeschneidertem Filter unterstützen die Ammoniakerkennung. Die Kamera bietet außerdem eine Infrarotauflösung von 640 × 512, manuellen Fokus, Bildverbesserung für Gas, Einfärbung von Gaswolken, Bild- und Videoaufzeichnung sowie Geolokalisierungsunterstützung für Inspektionsarbeiten.

RG630F OGI-Handkamera
RG630F OGI-Handkamera
Geben Sie dem Anbieter vor dem Kauf ein konkretes Untersuchungsbeispiel an, z. B. den Abstand zu einer Kompressordichtung, den verfügbaren Blickwinkel und ob für den Bereich Anforderungen an explosionsgefährdete Bereiche gelten. Die Überprüfung sollte folgende Punkte umfassen:

Ammoniak als Zielgas und den Prozess, in dem es verwendet wird;
die Art der Anlage und die in die Untersuchung einbezogenen Bereiche;
die vermutete Geometrie der Quelle und die ungefähre Zielgröße;
die nächstgelegene und die am weitesten entfernte praktikable Betrachtungsentfernung;
wahrscheinliche Hintergründe, Sichtbehinderungen und Betrachtungswinkel;
Belüftung in Innenräumen oder Wind und Wetter im Freien;
die Betriebszustände der Geräte, die die Untersuchung abdecken muss;
erforderliche Bild-, Video-, Anmerkungs- und Berichtsformate;
Anforderungen an Akku, Mobilität, Steuerung und Datenübertragung; sowie
Anforderungen an die Ausrüstung vor Ort oder den Zugang, die den Einsatz der Kamera beeinflussen.
Bitten Sie den Lieferanten, die genaue, für Ammoniak geeignete Konfiguration zu benennen. Die Antwort sollte den Detektor, den Filter, das Objektiv, die Fokussierungsmethode, die Bildgebungsmodi, den Aufzeichnungsablauf, die Annahmen für den Einsatz vor Ort sowie aktuelle Begleitdokumente umfassen.

Stellen Sie die Kamera in den Mittelpunkt der Untersuchung
Eine OGI-Untersuchung auf Ammoniak beginnt mit der richtigen Kamerakonfiguration und geeigneten Sichtbedingungen. Der Bediener steuert dann Fokus, Objektivabdeckung, Hintergrund, Blickwinkel und Aufzeichnungsqualität. Diese Entscheidungen bestimmen, wie aussagekräftig das Bild der Ammoniakwolke für die Instandhaltung sein wird.
