Überwachung von Kraftwerken mit Hochtemperatur-Wärmebildkameras

{{{sourceTextContent.subTitle}}}

Wie die Hochtemperatur-Wärmebildtechnik die Sicherheit und Effizienz von Kraftwerken verbessert.

{{{sourceTextContent.description}}}

Dieser Artikel befasst sich mit der Anwendung von Hochtemperatur-Wärmebildkameras in der modernen Kraftwerksüberwachung. Zunächst wird erläutert, warum Kraftwerke Hochtemperatur-Wärmebildkameras benötigen. Zweitens stellen wir vor, was Hochtemperatur-Wärmebildkameras sind und wie sie sich von Standard-Wärmebildkameras unterscheiden. Drittens stellen wir die fortschrittliche Ultrahochtemperatur-Überwachungslösung von Raythink und ihre technischen Merkmale vor. Dann demonstrieren wir die Vorteile von Wärmebildkameras für Hochtemperaturanwendungen in verschiedenen Szenarien in Kraftwerken. Abschließend erläutern wir die wichtigsten Überlegungen zur Auswahl der richtigen Hochtemperatur-Wärmebildkamera für den Kraftwerksbetrieb. Durch diesen Artikel erhalten Sie einen umfassenden Einblick in die Leistung und die Auswahlkriterien für Hochtemperatur-Wärmebildkameras.

1. Warum Kraftwerke Hochtemperatur-Wärmebildkameras benötigen
1) Überwachungsherausforderungen in Hochtemperaturumgebungen in Kraftwerken
In Kraftwerken kommen mehrere Prozesse mit sehr hohen Temperaturen zum Einsatz. Die Flammentemperaturen in der Kesselbrennkammer erreichen 1400°C bis 1800°C, wobei die Oberflächen der Wasserwandrohre 800°C überschreiten; die Rohrwände von Überhitzern und Zwischenüberhitzern arbeiten bei 520°C bis 620°C, während die lokalen Rauchgastemperaturen 800°C bis 1200°C erreichen; die Außenwände heißer Rohre in Abwärmerückgewinnungssystemen können 800°C bis 1200°C erreichen; Drehrohröfen und Systeme für geschmolzene Schlacke/Salz arbeiten bei Temperaturen zwischen 1000°C und 1600°C.

Der stabile Betrieb der oben genannten Anlagen wirkt sich direkt auf die Effizienz und Sicherheit der Stromerzeugung aus. Unter diesen Hochtemperaturbedingungen stoßen herkömmliche Überwachungsmethoden an ihre Grenzen und können die Anforderungen moderner Kraftwerke an eine umfassende, kontinuierliche und präzise Überwachung nicht erfüllen.

2) Grenzen der herkömmlichen Überwachungsmethoden
Kontakttemperatursensoren wie Thermoelemente verschlechtern sich in Ultrahochtemperaturumgebungen schnell, was zu hohen Austausch- und Wartungskosten führt. Ihre Einbaupositionen sind stark eingeschränkt, was eine umfassende Abdeckung kritischer Anlagenbereiche erschwert. Manuelle Inspektionen stellen nicht nur ein Sicherheitsrisiko für das Personal dar, sondern können auch keine kontinuierliche Überwachung bieten, so dass es sehr wahrscheinlich ist, dass kritische Momente von Temperaturanomalien übersehen werden und dadurch die Wirksamkeit der Fehlerfrühwarnung beeinträchtigt wird. Die obere Messgrenze für Standard-Wärmebildkameras liegt in der Regel bei 550 °C (höchstens 650 °C), was den Anforderungen der Kraftwerke an die Überwachung von Höchsttemperaturen ebenfalls nicht gerecht wird.

Diese Einschränkungen herkömmlicher Überwachungsmethoden machen es für Kraftwerke schwierig, eine umfassende Überwachung von Hochtemperaturanlagen durchzuführen. Daher benötigen Kraftwerke Hochtemperatur-Wärmebildkameras, die speziell für industrielle Umgebungen mit sehr hohen Temperaturen entwickelt wurden.

2. Hochtemperatur-Wärmebildkameras zum Verständnis
1) Was sind "Hochtemperatur"-Wärmebildkameras?
Hochtemperatur-Wärmebildkameras sind Infrarot-Wärmebildgeräte, deren obere Messgrenzen weit über denen herkömmlicher Industrie-Wärmebildkameras liegen und bis über 1.000 °C reichen. Sie verfügen in der Regel über hitzebeständige Gehäuse, schützende Wärmeableitungsstrukturen, hochtemperaturtaugliche Objektive, eine optimierte Emissionsgradkorrektur und optionale luft- oder wassergekühlte Gehäuse zur Anpassung an ultrahochtemperierte Arbeitsumgebungen.

Dank dieser Eigenschaften können Hochtemperatur-Wärmebildkameras in Hochtemperaturszenarien, in denen Standardgeräte nicht funktionieren, eine entscheidende Rolle spielen und Messgenauigkeit auch unter extremen Betriebsbedingungen gewährleisten.

2) Unterschiede zu Standard-Wärmebildkameras
Industrielle Standard-Wärmebildkameras eignen sich in der Regel für Temperaturmessszenarien von -20°C bis 550°C und werden hauptsächlich für die Inspektion von Geräten bei niedrigen bis mittleren Temperaturen und zur elektromechanischen Erkennung eingesetzt. Im Gegensatz dazu sind Hochtemperatur-Wärmebildkameras speziell für industrielle Umgebungen mit ultrahohen Temperaturen konzipiert und weisen die folgenden Hauptunterschiede auf:

Deutlich höhere Messobergrenze: Speziell für Hochtemperaturbereiche optimiert, können Ultrahochtemperatur-Wärmebildkameras bis zu 2000 °C messen.
Präzisere Messalgorithmen: Sie sind in der Lage, intensive Strahlungssignale, die durch hohe Temperaturen verursacht werden, sowie komplexe Faktoren wie Rauschstörungen und Strahlung aus mehreren Quellen zu verarbeiten.
Überlegene Umwelttoleranz: Unterstützung mehrerer hitzebeständiger Strukturen, einschließlich Luft- und Wasserkühlungsoptionen, die den Betrieb unter extrem rauen Hochtemperaturbedingungen ermöglichen.
Zusammenfassend lässt sich sagen, dass echte Hochtemperatur-Wärmebildkameras die ideale Wahl für die Aufrüstung der Anlagenüberwachung in Hochtemperaturbereichen von Kraftwerken sind.

3. Raythink TN460U: Ultra-Hochtemperatur-Überwachungslösung
Die Raythink TN460U ist eine berührungslose Infrarot-Wärmebildkamera, die speziell für industrielle Szenarien mit ultrahohen Temperaturen entwickelt wurde. Sie verfügt über einen 12μm-Infrarot-FPA-Detektor mit einer Auflösung von 640×512 Pixeln in Verbindung mit dem ThermalS 2.0-Präzisions-Temperaturmessalgorithmus, der selbst in Umgebungen mit extrem hohen Temperaturen und starker Strahlung klare Wärmebilder in Echtzeit liefert.

Wichtigste technische Merkmale:

-Ultraweiter Temperaturbereich mit hoher Genauigkeit: 0°C bis 2000°C für die meisten Hochtemperaturüberwachungsanforderungen, mit einer Messgenauigkeit von ±2°C oder ±2%
-Echtzeit-Ausgang mit hoher Bildrate: 25 Hz Bildfrequenz für die synchrone Ausgabe von Temperatur- und Bilddaten zur Erfassung von Temperaturänderungen in Echtzeit
-kompaktes und leichtes Design: Mit Abmessungen von nur 50×50×90mm und einem Gewicht von ca. 260g ermöglicht es eine flexible Installation in engen Räumen
-Optimierte Wärmeableitung und Schutz vor hohen Temperaturen: Wahlweise luft- oder wassergekühlte Gehäuse, die Umgebungstemperaturen von bis zu 220°C (luftgekühlt) oder 350°C (wassergekühlt) standhalten
vielfältige Objektiv-Spezifikationen: Drei Objektivoptionen - 4,1 mm (100°×82°), 6,9 mm (62,9°×50,4°) und 19 mm (22,9°×18,4°) - für unterschiedliche Anforderungen an das Sichtfeld (FOV) in verschiedenen Szenarien
offene Netzwerk-Integration: Unterstützung von PoE-Strom, Modbus TCP/RTU, ONVIF, GB28181, MQTT und anderen Protokollen
professionelle Software-Suite: Die Analysesoftware TI Studio unterstützt Echtzeit-Temperaturüberwachung, verschiedene Temperaturanalysen, intelligente Alarmverknüpfung und Cloud-Edge-Datenkonnektivität

Das TN460U eignet sich besonders gut für die Überwachung von Kraftwerken: Mit einem außergewöhnlichen Temperaturmessbereich, flexiblen Einsatzmöglichkeiten und starken Integrationsfähigkeiten erfüllt diese Hochtemperatur-Wärmebildkamera die anspruchsvollen Anforderungen von Kraftwerksanwendungen hinsichtlich hoher Temperaturbeständigkeit, Langzeitbetrieb und Trendüberwachung.

4. Anwendungen von Hochtemperatur-Wärmebildkameras in der Kraftwerksüberwachung
1) Überwachung von Kesselbrennkammern und Öfen
Die Brennkammern von Kraftwerkskesseln sind Zonen mit extrem hohen Temperaturen, wobei die Flammentemperaturen in einigen Verbrennungsbereichen etwa 1400°C bis 1600°C erreichen. Hochtemperatur-Wärmebildkameras können Flammen und Rauchgas durchdringen, um die Temperaturverteilung im Feuerraum, in den Wasserwandrohren und an den Feuerraumwänden in Echtzeit zu überwachen und Anomalien wie Verschlackung, Ascheansammlung oder örtliche Überhitzung schnell zu erkennen. Durch die kontinuierliche Überwachung mit Wärmebildern kann das Betriebspersonal die Verbrennungssteuerungsparameter optimieren, stabile Flammenmuster aufrechterhalten, den Verbrennungswirkungsgrad und die thermische Auslastung des Kessels verbessern und gleichzeitig die Schadstoffemissionen durch unvollständige Verbrennung wirksam reduzieren.

2) Überwachung von Überhitzern, Zwischenüberhitzern und Dampfrohren
Überhitzer, Zwischenüberhitzer und Dampfrohre von Kesseln sind wärmeabsorbierende Kernflächen, die einer anhaltend hohen thermischen Belastung ausgesetzt sind, wobei die Rohrwandtemperaturen typischerweise zwischen 500°C und 600°C liegen und die lokalen Rauchgastemperaturen 800°C bis 1200°C erreichen. Hochtemperatur-Wärmebildkameras ermöglichen eine berührungslose, kontinuierliche Überwachung, um örtlich begrenzte abnormale Temperaturanstiege zu erkennen, die durch Verstopfung, Ablagerungen, Korrosion oder Versagen der Isolierschicht verursacht werden. Durch die Temperaturanalyse können potenzielle Leckagerisiken im Voraus erkannt, die Dampfqualität und der thermische Wirkungsgrad des Systems optimiert, eine Überlastung des Überhitzers oder ein Verlust an Dampfenergie verhindert und somit ein langfristig stabiler Betrieb der Anlage gewährleistet werden.

3) Abwärmerückgewinnungssysteme und Überwachung von Hochtemperaturabgasen
In Abwärmerückgewinnungs- und Hochtemperaturabgassystemen von Kraftwerken können bestimmte Rohrabschnitte und heiße Rohraußenwände etwa 800°C bis 1200°C erreichen. Hochtemperatur-Wärmebildkameras können eine umfassende berührungslose Temperaturüberwachung von Rohren, Ventilen, Rauchgasverteilern und Abschnitten vor und nach Entstaubungsanlagen durchführen und so Probleme wie Isolierungsfehler, das Festkleben von Ventilen oder die Ablösung von Feuerfestschichten genau erkennen. Dadurch wird das Risiko von Anlagenschäden durch Hochtemperaturkorrosion erheblich reduziert und gleichzeitig die Effizienz der Abwärmenutzung und die Energierückgewinnungsrate verbessert, so dass Kraftwerke das doppelte Ziel der Energieeinsparung und des sicheren Betriebs erreichen können.

4) Überwachung von Drehrohröfen und industriellen Hochtemperaturanlagen
In Kraftwerken und metallurgischen Kraft-Wärme-Kopplungsanlagen, die mit Biomasse, Abfällen oder industriellen Nebenprodukten betrieben werden, arbeiten Drehrohröfen und Systeme für geschmolzene Schlacke/Salz in der Regel in Hochtemperaturumgebungen mit Temperaturen von über 1400°C. Hochtemperatur-Wärmebildkameras erkennen durch die kontinuierliche Überwachung der Außenfläche von Ofenmänteln oder Schmelzbehältern frühzeitige Anzeichen für die Ablösung von feuerfesten Steinen, die Verformung des Mantels und die Verfestigung von Schlacke. Dies liefert nicht nur Daten für die vorbeugende Instandhaltung, sondern hilft den Betreibern auch bei der Stabilisierung der Ofentemperaturen und der Optimierung der Verbrennungsprozesse, wodurch die Energienutzung verbessert und der langfristige sichere und zuverlässige Betrieb der Anlage gewährleistet wird.

5. So wählen Sie die richtige Hochtemperatur-Wärmebildkamera für Kraftwerke
1) Temperaturmessbereich und -genauigkeit
Kraftwerksanlagen arbeiten in sehr unterschiedlichen Temperaturbereichen: Dampfleitungen und Überhitzer arbeiten bei etwa 500-650°C, während Brennkammern oder Schlackesysteme 1400°C überschreiten können. Solche komplexen Bedingungen erfordern Hochtemperatur-Wärmebildkameras mit ausreichenden Temperaturmessbereichen, um die verschiedenen Überwachungsanforderungen zu erfüllen. Modelle mit einem Messbereich von 0°C bis 2000°C können flexibel mehrere Hochtemperaturszenarien innerhalb desselben Systems bewältigen und eignen sich daher besonders für die Überwachung von Ultrahochtemperaturen. Die Genauigkeit sollte ±2°C oder ±2% betragen, um eine zuverlässige Temperaturbewertung und präzise betriebliche Entscheidungen zu gewährleisten.

2) Infrarot-Auflösung und Bildqualität
Die Infrarotauflösung wirkt sich direkt auf die Klarheit der Wärmebilder und die Darstellung von Temperaturdetails aus. Zu den gängigen Auflösungen gehören 320×256, 640×512 und 1280×1024. Unter diesen Auflösungen hat sich die Auflösung 640×512 als Standardkonfiguration für Hochtemperatur-Wärmebildkameras durchgesetzt, die ein ausgewogenes Verhältnis zwischen Erfassungsbereich und Wärmebilddetails bietet. In Kombination mit hochempfindlichen Detektoren und optimierten Algorithmen können die Systeme eine thermische Empfindlichkeit (NETD) mit einer Temperaturdifferenzauflösung von unter 40 mK erreichen und so lokale Überhitzungen, Verschlackungen und Anomalien des thermischen Wirkungsgrads selbst in Umgebungen mit Rauchgasstörungen oder komplexen Hintergründen genau erkennen.

3) Anpassungsfähigkeit an die Umgebung und Schutz der Ausrüstung
Kraftwerksstandorte zeichnen sich in der Regel durch hohe Temperaturen, hohe Staubbelastung und hohe Luftfeuchtigkeit aus, was eine Ausrüstung mit ausgezeichneter Umweltverträglichkeit erfordert. Die Wärmebildkamera selbst sollte für den Betrieb in Umgebungen von -20°C bis 60°C geeignet sein und, falls erforderlich, Umgebungstemperaturen von über 200°C standhalten, indem sie luft- oder wassergekühlte Gehäuse verwendet. Hochtemperatur-Wärmebildkameragehäuse werden in der Regel aus einer hochfesten Aluminiumlegierung hergestellt, die die Wärmeableitung erleichtert und gleichzeitig eine langfristige Betriebsstabilität gewährleistet. Die Schutzart der Geräte sollte mindestens IP66 betragen, um das Eindringen von Staub und Feuchtigkeit zu verhindern und die Bildqualität und Temperaturmessgenauigkeit zu gewährleisten.

4) Objektivkonfiguration und Sichtfeld
Das Sichtfeld des Objektivs (FOV) bestimmt den Überwachungsbereich und die Fähigkeit zur Detailerfassung. Objektive mit weitem Sichtfeld (typischerweise 90°-100°) eignen sich für die Beobachtung von Temperaturfeldern im Nahbereich und in großen Bereichen; Objektive mit engem Sichtfeld (typischerweise 10°-25°) konzentrieren sich auf kritische Heizflächen oder Temperaturmessungen aus großer Entfernung. Bei der Auswahl der Objektive sollte das Sichtfeld auf die Einbauposition der Hochtemperatur-Wärmebildkamera, die Größe des Messobjekts und die Beobachtungsentfernung abgestimmt werden, um sicherzustellen, dass die Ein-Punkt-Überwachung die betrieblichen Anforderungen vollständig erfüllt.

5) Datenschnittstellen und Systemintegration

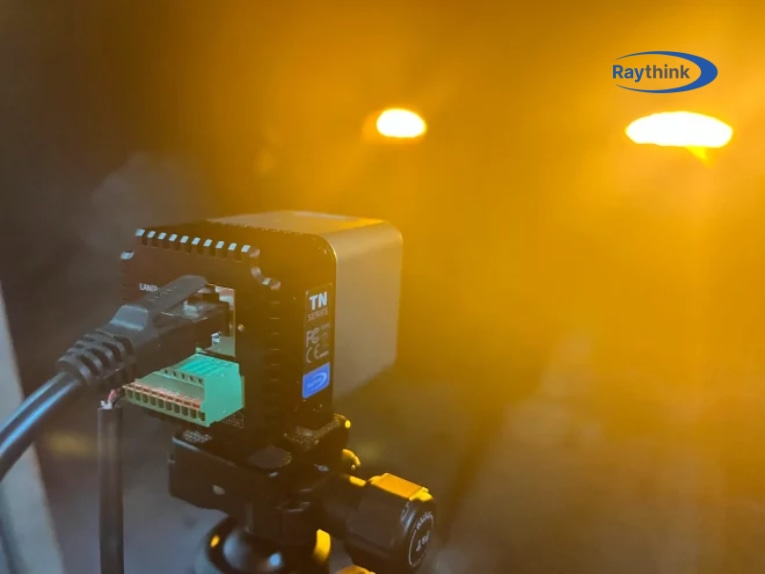

TN460U Online-Wärmebildkamera für ultrahohe Temperaturen
Hochtemperatur-Wärmebildkameras müssen Standard-Netzwerkprotokolle wie Modbus TCP/RTU, ONVIF, GB28181 und MQTT unterstützen, um eine bequeme Integration mit DCS, SPS, SCADA-Systemen oder Cloud-Datenplattformen zu ermöglichen. Modelle, die PoE-Stromversorgung unterstützen, können die Verkabelung vereinfachen, indem sie sowohl die Stromversorgung als auch die Datenübertragung über ein einziges Kabel ermöglichen. Professionelle Hersteller wie Raythink bieten auch professionelle Originalsoftware an, um den Bedienungskomfort und die Effizienz der Datenverwaltung weiter zu verbessern und den Benutzern zu helfen, die Produktionstemperaturen effektiver zu kontrollieren.

6. Fazit
Hochtemperatur-Wärmebildkameras sind aufgrund ihrer berührungslosen Temperaturmessung, ihres großen Messbereichs und ihrer ausgezeichneten Anpassungsfähigkeit an die Umgebungsbedingungen zu einer wichtigen Ausrüstung für die moderne Kraftwerksüberwachung geworden. Durch die präzise Temperaturüberwachung in Echtzeit und die Wärmebildanalyse können diese Geräte potenzielle Fehler in verschiedenen Hochtemperaturanlagen in Kraftwerken effektiv identifizieren und so die Betriebseffizienz, die Sicherheit und die intelligente Wartung erheblich verbessern.

Die Auswahl geeigneter Hochtemperatur-Wärmebildkameras für Kraftwerksanwendungen erfordert eine umfassende Berücksichtigung von Schlüsselfaktoren wie Temperaturmessbereich, Auflösung, Umgebungsanpassung und Systemintegrationsfähigkeit. Raythink bietet mit der TN460U Ultrahochtemperatur-Wärmebildkamera komplette Lösungen für die Überwachung von Ultrahochtemperaturen. Kontaktieren Sie uns, um maßgeschneiderten technischen Support zu erhalten.
