Infrarot-Wärmebildkamera-Lösungen für die Bahnindustrie

{{{sourceTextContent.subTitle}}}

Infrarot-Wärmebildkamera-Lösungen für die Bahnindustrie

{{{sourceTextContent.description}}}

I. Anwendungen zur Überwachung von Bordgeräten
1. Echtzeitüberwachung und Frühwarnung von Stromabnehmern und Oberleitungen
1) Bedarfsanalyse:
Das Stromabnehmer-Fahrleitungs-System elektrifizierter Eisenbahnen überträgt elektrische Energie auf elektrische Lokomotiven, und seine Qualität und sein Betriebszustand wirken sich direkt auf die Transportkapazität und Sicherheit der Eisenbahn aus. Oberleitungen, die das ganze Jahr über im Freien stehen, sind anfällig für Oxidation, Korrosion und lose Verbindungen von Komponenten, was zu potenziellen Sicherheitsrisiken führt.
2) Ziele der Überwachung:
Während des Zugbetriebs ist die Temperaturverteilung auf der Stromabnehmeroberfläche in Echtzeit zu beobachten, um den Betriebszustand zu visualisieren, den Zustand der Ausrüstung und mögliche Defekte zu beurteilen und zu diagnostizieren, rechtzeitig vor hohen Temperaturen zu warnen, Fehlerstellen genau zu lokalisieren und Betriebsunfälle rechtzeitig zu erkennen, zu behandeln und zu verhindern.
3) Überwachungslösungen:
Real-Zeitanzeige: Kontinuierliche Erfassung von Temperaturdaten, einschließlich der geografischen Lage, der Messwerte oder des Betriebsstatus jedes Messpunkts an der Oberleitung; Echtzeitbeobachtung der Wärmeverteilung auf der Stromabnehmeroberfläche während der Fahrt des Hochgeschwindigkeitszugs mit klarer Visualisierung von Oberflächendefekten und Hochtemperaturpunkten.
Equipment Defekt-Analyse: Zeichnen Sie Temperaturänderungskurven von Ausrüstungen auf, analysieren Sie Zustandstrends, bewerten Sie den Schweregrad von Defekten, identifizieren Sie potenzielle Gefahrenbereiche im Voraus und liefern Sie Entscheidungshilfen für die Wartung.
Customizable Alarmschwellen und -stufen: Unterstützen Sie mehrstufige Alarmmechanismen, um das Personal bei der Bewertung der Dringlichkeit und des Entwicklungstrends potenzieller Gefahren zu unterstützen.
High-Temperaturausgelöste Aufnahmen und Alarme: Bilderfassung + Videoaufzeichnung + Verknüpfung; der Überwachungshintergrund kann abnormale Temperaturen sofort erkennen und Alarme auslösen.

Stromabnehmer-Überwachung

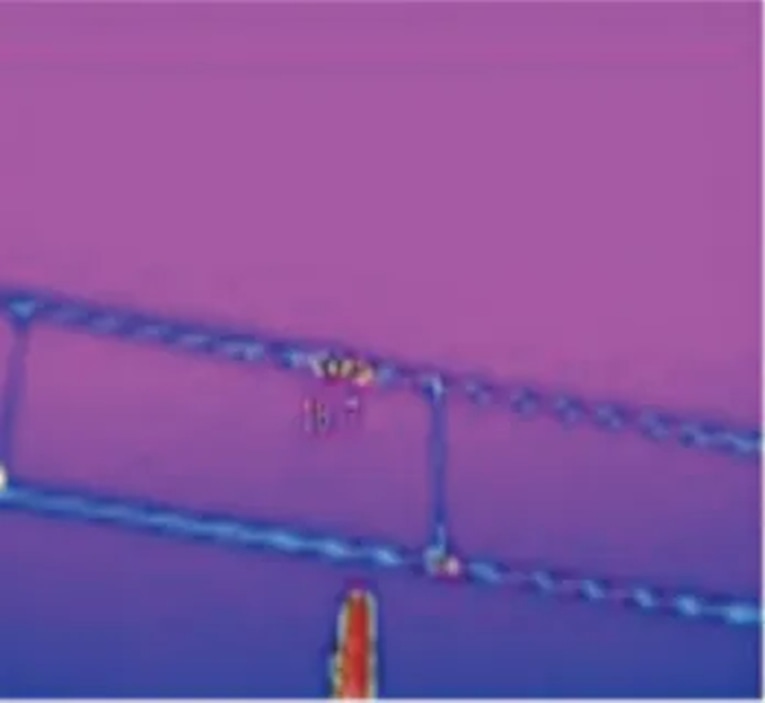

Überwachung der Oberleitungsaufhängung
2. Echtzeit-Überwachung von elektrischen Ausrüstungen in elektrischen Lokomotivschränken
1) Ziele der Überwachung:
Wichtige hitzeanfällige Teile wie Kabelverbindungen und Stromschienenverbindungen.
2) Überwachungslösungen:
Conduct Echtzeit-Temperaturüberwachung der gesamten elektrischen Ausrüstung im Schaltschrank.
Diversified Temperaturmesskonfigurationen (Punkt, Linie, Polygon, etc.).
Alarm Ausgangsanschlüsse zur Realisierung von Ton- und Lichtalarmen und Feuerlöschverknüpfungsfunktionen.
Equipped mit Funktionen wie Datenaufzeichnung, Trendanalyse, Fehlerdiagnose und tägliche Inspektion.

II. Anwendungen zur Überwachung von Traktionsunterwerken
1. Lösung - 24/7 Online-Überwachung
Nutzen Sie die Multi-Mode-Implementierung und die diversifizierte Überwachung, um Schlüsselprobleme wie zahlreiche Umspannwerksausrüstungen, potenzielle Gefahren und gefährliche Punkte anzugehen. Realisieren Sie die Echtzeit-Überwachung des Betriebsstatus von Stromversorgungsanlagen und die Fehlerfrühwarnung, überwinden Sie die Einschränkungen der traditionellen einfach-optischen Überwachung und erreichen Sie eine echte 24/7-Echtzeit-Überwachung, die vor allem den sicheren Betrieb von Umspannwerken in der Nacht stark unterstützt.
1) Lösungen für den Einsatz:
Multi-form equipment.
Lightweight Einsatz + vernetzter Einsatz über eine Cloud-Plattform.
2) Überwachungslösungen:
Dynamic Dual-Optische Echtzeit-Überwachung: 24/7, bei jedem Wetter.
Diversified Temperatur-Überwachung: Gerätekontur + Punkt, Linie und Rahmen.
Automatic Hochtemperatur-Frühwarnung und intelligente Verknüpfung: Bilderfassung + Videoaufzeichnung + Verknüpfung.
2. Lösung: Tragbare Handheld-Inspektion
Der Einsatz an einem festen Punkt und die Inspektion bei Bedarf bieten ein Infrarot-Überwachungstool für die Echtzeit-Überwachung des Status von Umspannwerken, die Identifizierung abnormaler Punkte bei der Fehlersuche und die Beseitigung von Defekten bei der Wartung von Anlagen.
Stromkreisunterbrecher
Transformator
Blitzableiter
III. Überwachungsanwendungen für wichtige Fahrwegkomponenten (Achsen, Radnaben)
1. Bedarfsanalyse:
Wenn Zugachsen unter Überlast betrieben werden, entsteht durch die Reibung mit den Achsbuchsen bei zunehmender Zuggeschwindigkeit eine große Hitzeentwicklung. In schweren Fällen kann die gesamte Achse rotglühend werden. Wenn die Temperatur der Achse die Umgebungstemperatur um mehr als 40℃ übersteigt, muss die Achse sofort ausgetauscht werden; andernfalls werden die Festigkeit der Lager und die Leistung der Bremsbeläge beeinträchtigt, was zu Achsbruch und Entgleisungsunfällen führt und die Sicherheit des Zugverkehrs gefährdet.

2. Einbau der Ausrüstung:
Infrarot-Wärmebildkameras werden auf beiden Seiten des Gleises installiert, um die Temperatur der Achslager in Echtzeit zu überwachen, wenn Züge vorbeifahren.
Safety und Verlässlichkeit: Die Infrarot-Temperaturmessung erfolgt berührungslos, ohne Unterbrechung, ohne Probenahme und ohne Demontage, ohne Beeinträchtigung des normalen Zugbetriebs; das Personal kann den Status der Ausrüstung in Echtzeit aus sicherer Entfernung oder aus dem Überwachungsraum überwachen.
All-Wetterbetrieb: 24/7 Online-Echtzeit-Temperaturmessung, unbeeinflusst von rauen Wetterbedingungen wie Nacht, Regen und Nebel, um sicherzustellen, dass keine abnormalen Bedingungen übersehen werden.
High-Bilder mit hoher Bildrate: 50 Bilder pro Sekunde, ohne Einfrieren des Bildes, Verzögerung oder Springen.
Automatic-Frühwarnung und -Verknüpfung: Sofortige Auslösung eines Alarms, wenn abnormale Temperaturen festgestellt werden, wobei das Zugpersonal mit spezifischen Alarmstandorten und Achsenstatusinformationen versorgt wird; Unterstützung von Alarmmodi mit mehreren Kanälen (SMS, Mobiltelefon, Plattform), um sicherzustellen, dass abnormale Informationen sofort an das zuständige Personal weitergeleitet werden.
Health Statusbewertung: Bewertung des Achsenzustands anhand der Temperaturverteilung und Bereitstellung von Daten zur Unterstützung der Wartung.
IV. Anwendungen zur Sicherung des Bahngeländes 24/7-Panorama-Sicherheitsanwendung
Einsatz von Multi-Form-Geräten und dual-optischer Fusion, um eine vollständige Abdeckung der Szene und eine Kontrolle der wichtigsten Bereiche der Eisenbahnumgebung zu realisieren. Sie stellen sicher, dass Probleme wie unbefugtes Eindringen, Feuererkennung und Umweltsicherheit an erster Stelle erkannt werden, ermöglichen eine intelligente Überwachung des Bereichs und reduzieren die Arbeitskosten für manuelle Inspektionen.
Sicherheitsüberwachung von Schlüsselbereichen
Intelligent Erkennung und proaktive Frühwarnung: Tripwire-Eindringung, Bereichs-Eindringung, Hochtemperaturalarm, Brandstellenerkennung, Raucherkennung, Gesichtserkennung usw.
Alarm Verknüpfung: Alarmausgänge für die Verknüpfung mit Ton- und Lichtalarmen und Feuerlöschanlagen vor Ort.
Incident Rückverfolgung: Sofortige Aufzeichnung und Erfassung von Alarmbildern und automatische Speicherung von Videodateien vor und nach dem Alarm, um eine Videoverfolgung zu ermöglichen.
Eindringlingsverfolgung Überwachung
Eindringen in einen Bereich
Rauchdetektion
Analyse des Personenverhaltens
