Wärmebildkamera-Software für Temperaturanalysen, Berichte und Datenexport

{{{sourceTextContent.subTitle}}}

Eine Wärmebildkamera erfasst Temperaturunterschiede, doch erst die Software macht diese Unterschiede für Entscheidungen nutzbar. Viele Käufer legen bei der Auswahl einer Kamera den Schwerpunkt auf Auflösung, Temperaturbereich und Empfindlichkeit, stellen dann aber später fest, dass die Berichterstellung und der Datenexport

{{{sourceTextContent.description}}}

Eine Wärmebildkamera erfasst Temperaturunterschiede, doch erst die Software macht diese Unterschiede für Entscheidungsfindungen nutzbar. Viele Käufer legen bei der Auswahl einer Kamera den Schwerpunkt auf Auflösung, Temperaturbereich und Empfindlichkeit, stellen dann aber später fest, dass sie die Funktionen zur Berichterstellung, zum Datenexport und zur Trendanalyse am häufigsten nutzen.

In diesem Artikel wird erläutert, welche Aufgaben die Software für Wärmebildkameras erfüllt und wie sie sich in einen vollständigen Inspektions-Workflow einfügt. Sie erfahren, welche Rolle mobile Apps, PC-Clients und Plattformsoftware jeweils bei der Aufnahme von Bildern, der Analyse von Temperaturen, der Erstellung von Berichten und der Archivierung von Daten für die vorausschauende Instandhaltung spielen.

Kurze Antwort: Wärmebildkamera-Software liest radiometrische Bilder aus, misst Punkt- und Flächentemperaturen, überträgt Inspektionsdateien auf einen PC und erstellt Berichtsdateien für die Instandhaltungsdokumentation. Ein gut durchdachter Arbeitsablauf sollte zudem Originaldateien, Messeinstellungen, exportierte Temperaturdaten, JPG-Bilder und historische Trendaufzeichnungen bewahren, damit Teams sowohl die aktuellen Befunde als auch den langfristigen Zustand der Anlage überprüfen können.

Was Wärmebildkamera-Software leistet
Wärmebildkamera-Software ist die Anwendung, die die von Ihrer Kamera aufgenommenen Bilder ausliest, verarbeitet und organisiert. In den meisten Fällen läuft sie auf einem PC, einem mobilen Gerät oder beidem. Einige Systeme nutzen zudem Plattform-Software, die mehrere fest installierte Kameras von einem zentralen Standort aus verwaltet.

Die von einer Wärmebildkamera erzeugten Bilder werden als radiometrische Bilder bezeichnet. Im Gegensatz zu einem normalen Foto speichert ein radiometrisches Bild für jedes Pixel einen Temperaturwert. Das bedeutet, dass Sie das Bild später öffnen, Messpunkte an beliebiger Stelle setzen, Farbpaletten ändern und Einstellungen anpassen können, ohne das Bild erneut aufnehmen zu müssen. Ohne Software, die diese Daten auslesen kann, ist das Bild lediglich ein Farbbild ohne messbare Informationen.

Zu den Kernfunktionen von Wärmebildkamera-Software gehören:

Anzeige und Organisation von Bildern – Öffnen, Sortieren und Speichern von Wärmebildern nach Datum, Objekt oder Inspektionsroute.
Temperaturmessung – Ablesen von Punkt-Temperaturen oder Analysieren von Bereichen hinsichtlich Minimal-, Maximal- und Durchschnittswerten.
Bildanpassung – Ändern von Paletten, Isothermen, Temperaturskala, 3D-Ansicht sowie Pegel und Messbereich zur Verbesserung der Lesbarkeit.
Messmarkierungen – Verwenden von Punkten, Linien, Kreisen, Rechtecken, Polygonen und Flächenausblendungen, um die Bildinhalte zu erläutern.
Mehrkanalanalyse – Vorschau und Analyse von bis zu vier Kanälen zur Echtzeitüberprüfung oder vergleichenden Analyse verschiedener Objekte.
Trendanalyse – Verfolgen Sie den Temperaturverlauf für bestimmte Objekte und erkennen Sie allmähliche Veränderungen.
Berichterstellung – Erstellen Sie professionelle Temperaturanalyseberichte mit konfigurierbaren Vorlagen.
Datenexport – Exportieren Sie Original-Temperaturdaten und JPG-Bilder, sofern unterstützt.
Diese Funktionen lassen sich nahtlos in vier Phasen einteilen: Erfassung, Analyse, Berichterstellung und Archivierung. Jede Phase stellt unterschiedliche Anforderungen an die Software.

Phase 1: Erfassung und Überprüfung vor Ort

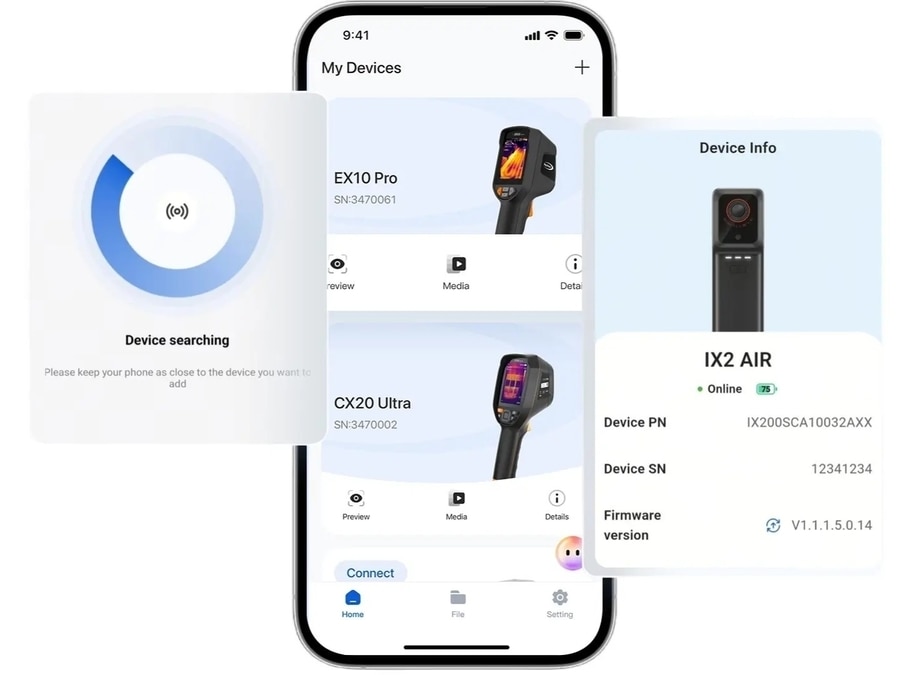

Die mobile App „Raythink TI Studio“ für die Verwaltung von Hand-Wärmebildkameras und die Überprüfung vor Ort
Die Erfassungsphase beginnt in dem Moment, in dem Sie ein Bild aufnehmen. Bei vielen modernen Hand-Wärmebildkameras können Sie Messpunkte hinzufügen, Analysebereiche einzeichnen und Alarme direkt auf dem Kameradisplay einstellen. Dies ist nützlich, wenn Sie vor Ort eine schnelle Antwort benötigen und nicht warten möchten, bis Sie wieder an Ihrem Schreibtisch sind.

Mobile Apps erweitern diese Möglichkeiten. Eine über WLAN mit der Kamera verbundene mobile App ermöglicht Ihnen:

Bilder auf einem größeren Bildschirm als dem Kameradisplay zu betrachten.
Befunde sofort an Vorgesetzte oder Instandhaltungsplaner weiterzugeben.
Notizen hinzuzufügen oder Bilder für die Nachverfolgung zu markieren, bevor Sie den Einsatzort verlassen.
Erstellte Berichte oder Inspektionsbilder über unterstützte mobile Freigabe-Workflows zu teilen.
Die mobile Überprüfung eignet sich gut für Routineinspektionen und die schnelle Fehlerbehebung. Für detaillierte Berichte, Zertifikate und exportierte Daten ist es sinnvoller, die Bilder vor Ort aufzunehmen und zu prüfen und anschließend die Originaldateien zur eingehenderen Analyse auf einen PC zu übertragen. Der TI Studio Mobile Client von Raythink unterstützt diese erste Phase, indem er Inspektoren dabei hilft, die rohen Infrarotbilder zu analysieren, bevor sie die Anlage verlassen

Phase 2: Temperaturanalyse
Sobald die Bilder auf einen PC oder einen größeren Bildschirm übertragen wurden, beginnt die Analysephase. Hier bietet die Software den größten Mehrwert, da radiometrische Bilder weitaus mehr Informationen enthalten als ein einzelner Temperaturmesswert.

Punkt-, Linien- und Flächenmessungen
Die einfachste Messung ist die Punkt-Temperatur – der Wert an einem Pixel oder einer kleinen Gruppe von Pixeln. Die meisten Softwareprogramme unterstützen auch Linienprofile, die zeigen, wie sich die Temperatur entlang einer geraden Linie verändert, sowie Flächenmessungen, die die Mindest-, Höchst- und Durchschnittstemperatur innerhalb eines definierten Bereichs angeben.

TI Studio-Wärmebildkamera-Software mit Punkt-, Linien- und Flächentemperaturanalyse auf einem Wärmebild
Flächenmessungen sind besonders nützlich für Schaltschränke, mechanische Baugruppen und Gebäudehüllen. Anstatt sich auf einen einzelnen Punkt zu verlassen, zeichnen Sie einen Rahmen oder Kreis um die Komponente und lesen die Minimal-, Maximal- und Durchschnittswerte ab. Beispielsweise kann bei der Inspektion einer Sammelschiene sowohl der heißeste Punkt als auch die Durchschnittstemperatur über die gesamte Verbindung hinweg benötigt werden.

Werkzeuge für den Untersuchungsbereich (Region of Interest, ROI)
Ein Untersuchungsbereich ist jeder Bereich, den Sie für eine gezielte Analyse definieren. Im TI Studio PC Client können Messregeln Punkte, Linien, Kreise, Rechtecke, Polygone und Bereichsabschirmungen umfassen. Für Online- oder Echtzeitanalysen können diese Regeln auch mit Temperaturalarm-Einstellungen kombiniert werden.

ROI-Werkzeuge sind wichtig, da industrielle Inspektionen selten nur einen einzigen Hotspot betreffen. Ein Motor kann mehrere Lager haben, und eine Schalttafel kann Dutzende von Leistungsschaltern enthalten. Konsistente Messbereiche helfen den Teams dabei, bei wiederholten Überprüfungen immer dieselbe Komponente oder Zone zu begutachten.

Messparameter und Oberflächenbeschaffenheit
Kein Arbeitsablauf zur Temperaturmessung ist ohne eine einheitliche Konfiguration zuverlässig. Der Emissionsgrad beschreibt, wie gut eine Oberfläche Infrarotstrahlung abgibt. Glänzende Metalle wie Kupfer-Sammelschienen weisen einen niedrigen Emissionsgrad auf und können zu irreführenden Messwerten führen, sofern die Inspektionsmethode die Oberflächenbeschaffenheit nicht berücksichtigt.

Software hilft zwar dabei, die Messprotokolle zu sichern, kann jedoch eine mangelhafte Konfiguration vor Ort nicht beheben. Für wiederholbare Analysen sollten Sie die Zieloberfläche, den Kameraabstand, den Blickwinkel und die für die Inspektion verwendete Messregel dokumentieren.

Farbpaletten und Alarme
Farbpaletten wandeln Temperaturen in sichtbaren Kontrast um. Je nach Situation eignen sich unterschiedliche Paletten besser. Eine kontrastreiche Palette kann Ihnen helfen, ein heißes Lager zu erkennen, während eine Graustufenpalette die Augen bei langen Auswertungssitzungen schont.

Temperaturalarmfunktionen kommen hauptsächlich bei Echtzeit- oder Online-Analysen zum Einsatz. Sofern nicht anders angegeben, beziehen sich die in diesem Artikel behandelten Alarmfunktionen auf diese Überwachungsszenarien.

Für die Echtzeitüberwachung unterstützt der TI Studio-PC-Client von Raythink Temperaturalarme, Temperaturanstiegsalarme, separate Einstellungen für das gesamte Bild und einzelne Messregeln, mehrere Alarmschwellenwerte sowie Methoden zur Alarmverknüpfung wie Ton, Schnappschuss, Aufzeichnung und E/A-Verknüpfung.

Schritt 3: Berichterstellung
Nach der Analyse besteht der nächste Schritt darin, die Ergebnisse zu kommunizieren. Ein Wärmebild mag für denjenigen, der es aufgenommen hat, klar verständlich sein, doch ein Instandhaltungsleiter, Compliance-Beauftragter oder Kunde benötigt Kontext, Zahlen und ein professionelles Format.

Was ein guter Bericht enthält
Ein aussagekräftiger Inspektionsbericht enthält in der Regel:

Kopfdaten: Standort, Datum, Prüfer, Geräte-ID.
Wärmebilder mit Überlagerungen im sichtbaren Licht oder Bild-in-Bild, sofern verfügbar.
Messdaten: Punkt-, Linien- und ROI-Temperaturen.
Messregeln, Kommentare oder Hinweise zum Schweregrad.
Verwendete Messeinstellungen und Inspektionsbedingungen.
Empfehlungen: Reparatur, Überwachung oder keine Maßnahmen.
Firmenlogo und Unterschriften für Compliance-Dokumente.
Berichtsvorlagen
Vorlagen sparen Zeit, wenn Sie wiederholt dieselbe Art von Inspektion durchführen. Anstatt einen Bericht von Grund auf neu zu erstellen, wählen Sie eine Vorlage aus, die bereits die richtigen Abschnitte, Logos und Formatierungen enthält. Mit manchen Softwareprogrammen können Sie benutzerdefinierte Vorlagen für elektrische Inspektionen, mechanische Inspektionen oder Gebäudeaudits erstellen.

Die vorlagenbasierte Berichterstellung verbessert zudem die Konsistenz, sodass Berichte verschiedener Prüfer derselben Struktur folgen.

Ausgabeformate
Das wichtigste Berichtsausgabeformat ist ein übersichtlicher Temperaturanalysebericht, der an Wartungsteams, Qualitätsteams oder Kunden weitergegeben werden kann. Verwenden Sie bei Raythink-Workflows die für die jeweilige Kamera und Softwareversion bestätigten Berichtsausgabe- und Vorlagenfunktionen, anstatt davon auszugehen, dass jedes gängige Office-Format verfügbar ist.

Umfang der Berichte
Berichte sind nicht mit der Zertifikatsverwaltung gleichzusetzen. Verfügt der Kunde über ein separates Kamerakalibrierungszertifikat, behandeln Sie dieses als Gerätedokument und nicht als von TI Studio erstellten Bericht. Wenn ein Qualitätsprozess die Rückverfolgbarkeit der Kalibrierung erfordert, speichern Sie dieses Dokument im kundeneigenen Workflow zur Dokumentenkontrolle und verweisen Sie bei Bedarf außerhalb des Softwareberichts darauf.

Schritt 4: Datenexport und Archivierung
Berichte sind das sichtbare Ergebnis einer Inspektion, doch die zugrunde liegenden Daten bilden die Grundlage für langfristige Instandhaltungsentscheidungen. Die Software der Wärmebildkamera sollte es einfach machen, sowohl Bilder als auch Temperaturdaten in Formaten zu exportieren, die zu Ihrem Arbeitsablauf passen.

PC-Übertragung
Die PC-Übertragung ist die Brücke zwischen der Erfassung vor Ort und der abschließenden Dokumentation. Wird die Datei lediglich als einfaches JPG gespeichert, kann die PC-Software das Bild später möglicherweise nicht erneut vermessen. Bleibt die ursprüngliche radiometrische Datei erhalten, kann der Analyst nach der Inspektion Messbereiche anpassen, Temperaturwerte überprüfen, Berichte erstellen und Daten exportieren.

Bei routinemäßigen Inspektionen mit Handmessgeräten gilt eine einfache Regel: Übertragen Sie zuerst die Originaldateien und erstellen Sie anschließend die Dateien für die Weitergabe. Die ursprünglichen radiometrischen Dateien dienen der Analyse und Archivierung. Berichtsdateien dienen der Überprüfung und Weitergabe. Exportierte ursprüngliche Temperaturdaten dienen der Trendanalyse. JPG-Bilder dienen der schnellen visuellen Weitergabe.

Bildexport
Der Bildexport ist die einfachste Form der Ausgabe. Für den hier behandelten Raythink-Software-Workflow sollten Sie JPG als das bestätigte Bildexportformat betrachten, sofern für die jeweilige Softwareversion kein anderes Format verifiziert wurde. Ein JPG lässt sich leicht weitergeben, ist jedoch in der Regel eine visuelle Ausgabe und nicht die ursprüngliche Analysedatei.

JPG eignet sich gut für die schnelle visuelle Weitergabe. Bewahren Sie für zukünftige Messungen das von der Kamera und der Software unterstützte ursprüngliche Wärmebilddateiformat auf.

Export von Temperaturdaten
Für eine tiefergehende Analyse benötigen Sie die tatsächlichen Zahlen. Mit dem CSV- und Excel-Export können Sie Temperaturdaten in Tabellenkalkulationsprogramme oder Datenbanksysteme übertragen. Dies ist nützlich, wenn Sie:

Temperaturtrends über viele Inspektionen hinweg überprüfen möchten.
Temperaturaufzeichnungen außerhalb der Kamerasoftware speichern.
Rohwerte zur weiteren Überprüfung an Technik- oder Wartungsteams weitergeben.
Der CSV-Export ist besonders wertvoll für stationäre Überwachungssysteme, bei denen aufgezeichnete Temperaturdaten zur Analyse, Berichterstellung oder Integration übertragen werden müssen.

Archivierungsstrategie
Bei der Langzeitarchivierung sollten Zugänglichkeit, Speicherplatzbedarf und Datenintegrität ausgewogen berücksichtigt werden. Ein praktischer Ansatz ist:

Bewahren Sie radiometrische Originaldaten in einem gesicherten Dateisystem oder auf einer Dokumentenmanagement-Plattform auf.
Exportieren Sie Berichte zur Verteilung und zur Überprüfung der Dateien.
Exportieren Sie Roh- oder Originaltemperaturdaten zur Trendanalyse.
Ordnen Sie Dateien nach Anlage, Datum und Inspektionstyp, damit Sie historische Daten schnell finden können.
Ohne eine klare Archivierungsstrategie können wertvolle Temperaturverläufe auf einzelnen Computern oder Kameraspeicherkarten verloren gehen.

Historische Daten und Trendanalyse
Die Wärmebildkamera-Software „TI Studio“ zeigt historische Temperaturtrendkurven zur Analyse von Inspektionsdaten an
Anlagenbezogene Temperaturaufzeichnungen
Die Trendanalyse beginnt damit, jedes Bild einem Anlagenobjekt zuzuordnen. Anstatt Bilder nur nach Datum zu ordnen, kennzeichnen Sie sie anhand der Geräte-ID: Motor 7, Transformator B, Schalttafel 2A und so weiter. Software, die Anlagenbibliotheken unterstützt, macht dies einfach.

Sobald die Bilder den Anlagenobjekten zugeordnet sind, können Sie die Temperaturentwicklung über die Zeit grafisch darstellen. Ein Lager, dessen Temperatur über drei Monate von 45 °C auf 67 °C ansteigt, sendet eine andere Botschaft als eines, das innerhalb eines einzigen Tages auf 67 °C springt. Ersteres deutet auf allmählichen Verschleiß hin; letzteres lässt auf ein aktuelles Schmier- oder Belastungsproblem schließen.

Basiswert und historische Überprüfung
Ein Basisbild ist eine Referenzaufnahme, die erstellt wird, wenn der Zustand der Anlage als einwandfrei bekannt ist. Zukünftige Inspektionen können anhand dieser Basislinie überprüft werden, indem einheitliche Messregeln und archivierte Aufzeichnungen verwendet werden.

Gehen Sie nicht von einem automatischen Basislinienvergleich aus, es sei denn, die genaue Softwareversion bestätigt dies. Die Überprüfung der Basislinie ist auch nach einer Wartung noch sinnvoll, da ein Folgebild zeigen kann, ob die Reparatur die abnormale Temperatur gesenkt hat.

Wo die Trendanalyse einen Mehrwert bietet
Die Trendanalyse liefert den größten Mehrwert in Anwendungen, in denen allmähliche Temperaturänderungen einen Ausfall vorhersagen:

Schaltanlagen: Lose Verbindungen und oxidierte Kontakte erzeugen zunehmenden Widerstand und Wärme.
Rotierende Maschinen: Lager und Getriebe erwärmen sich, wenn die Schmierung nachlässt oder sich die Ausrichtung verschiebt.
Gebäudehüllen: Dämmungslücken und eindringende Feuchtigkeit führen zu anhaltenden thermischen Mustern.
Prozessanlagen: Öfen, Wärmetauscher und Reaktoren entwickeln Hotspots, wenn sich Ablagerungen bilden oder der Verschleiß des Feuerfestmaterials fortschreitet.
Bei stationären oder Online-Überwachungssystemen ist die Trendanalyse oft in die Plattformsoftware integriert. Der VIS Patrol PC Client von Raythink erfasst in regelmäßigen Abständen Temperaturdaten für das gesamte Bild sowie für einzelne Messregeln, erstellt anschließend Trendkurven und exportiert Rohdaten zur weiteren Analyse.

So wählen Sie die richtige Wärmebildkamera-Software aus
Die beste Software für Ihr Team hängt von Ihrem Inspektionsablauf ab, nicht nur von der Kameramarke. Nutzen Sie diese Kriterien, um die Optionen zu bewerten.

Kamerakompatibilität
Vergewissern Sie sich zunächst, dass die Software das Dateiformat Ihrer Kamera lesen kann. Nicht alle Wärmebildformate sind untereinander kompatibel. Wenn Sie die Kameramarke wechseln, benötigen Sie möglicherweise neue Software oder ein Konvertierungstool. Mitgelieferte Software des Kameraherstellers bietet in der Regel die beste Kompatibilität.

Flexibilität beim Export
Passen Sie die Exportoptionen an Ihren Arbeitsablauf an. Wenn Sie lediglich die Erstellung von Berichten und die Weitergabe von JPG-Dateien benötigen, reicht möglicherweise eine einfache Software aus. Wenn Sie Rohdaten zu den Temperaturen benötigen, überprüfen Sie die Exportfunktion und das genaue Dateiformat, bevor Sie die Arbeit mit Tabellenkalkulationen oder Datenbanken planen. Wenn Sie radiometrische Videos aufzeichnen, vergewissern Sie sich, dass die Software diese wiedergeben kann, bevor Sie den Arbeitsablauf darauf ausrichten.

Anpassung von Berichtsvorlagen
Wenn Ihre Berichte Ihr Firmenlogo, bestimmte Abschnitte oder Compliance-Hinweise enthalten müssen, achten Sie auf die Möglichkeit zur Anpassung von Vorlagen. Einige kostenlose oder Einsteiger-Pakete bieten nur feste Vorlagen an.

Integration von Mobilgeräten und PC
Ein leistungsfähiger Arbeitsablauf kombiniert die schnelle Überprüfung per Mobilgerät mit der gründlichen Analyse am PC. Prüfen Sie, ob Bilder manuell übertragen werden müssen oder ob die gemeinsame Nutzung von Cloud-Ressourcen für Ihr Gerät und Ihr Konto aktiviert ist. Der TI Studio PC-Client beschreibt eine Verbindung zur Cloud-Plattform für Bilder und Videos, die von Handheld-Geräten synchronisiert werden; dies sollte jedoch für die konkrete Bereitstellung bestätigt werden.

Skalierbarkeit
Handheld-Inspektionen erfordern mobile Apps und PC-Clients. Stationäre oder Online-Überwachungssysteme benötigen Plattformsoftware, die mehrere Kameras verwalten, Alarme bearbeiten und Daten langfristig speichern kann. Sollte Ihr Programm von routenbasierten Handheld-Inspektionen zu einer kontinuierlichen Überwachung ausgebaut werden, wählen Sie einen Anbieter, dessen Software für beide Modelle skalierbar ist.

Support und Updates
Erkundigen Sie sich nach Software-Updates, Schulungsressourcen und technischem Support. Eine Kamera mit hervorragender Hardware, deren Software jedoch vernachlässigt wird, kann zu einem Engpass werden. Wenn Sie sich für eine Hand-Wärmebildkamera entscheiden, sollten Sie den PC-Client und die mobile App als Teil derselben Kaufentscheidung bewerten.

Beispiel-Workflows mit Raythink-Software
Der beste Weg, die Software einer Wärmebildkamera zu beurteilen, ist die Betrachtung des gesamten Kunden-Workflows. Die folgenden Beispiele zeigen, wie Berichte, PC-Übertragung, regionale Messungen, Alarme und historische Daten zusammenwirken.

Inspektion von Schaltschränken mit RM620 und TI Studio
Bei einer routinemäßigen Inspektion von Schaltschränken kann ein Prüfer mit einer RM620-Handthermokamera Wärmebilder von Leistungsschaltern, Sammelschienenverbindungen, Kabelklemmen und unter Last stehenden Komponenten aufnehmen. Die Kamera unterstützt benutzerdefinierte Punkte, Linien und Bereiche, sodass der Prüfer die zu beachtende Komponente markieren kann, bevor er den Schaltschrank verlässt.

Nach der Überprüfung vor Ort überträgt das Team die Originaldateien über die verfügbaren Kamera-Übertragungswege – wie WLAN, USB, USB-C oder SD-Karte – auf einen PC. Im TI Studio PC Client kann der Analyst das radiometrische Bild überprüfen, Messbereiche anpassen, Original-Temperaturdaten (sofern unterstützt) exportieren und einen Bericht erstellen. Der endgültige Dokumentationssatz kann den Bericht, die exportierten Temperaturdaten, Originaldateien, Referenzaufnahmen im sichtbaren Licht sowie JPG-Bilder umfassen.

Dieser Arbeitsablauf geht gleich auf mehrere Anliegen der Kunden ein: Der Bericht erläutert die Befunde, die Übertragung auf den PC sichert die Daten, die Flächenmessung liefert zusätzlichen Kontext und historische Aufzeichnungen zeigen, ob sich derselbe Anschluss im Laufe der Zeit zunehmend erwärmt.

Stationäre Überwachung mit dem VIS Patrol PC Client
Die Benutzeroberfläche der VIS Patrol-Software zeigt Bilder von Wärmebild- und Sichtlichtkameras für die Fernüberwachung an
Bei der stationären oder Online-Überwachung sieht der Arbeitsablauf anders aus. Ein Team überwacht möglicherweise Schalträume, Prozessanlagen oder andere Anlagen, bei denen der Temperaturverlauf wichtiger ist als ein einzelnes Inspektionsbild. Der VIS Patrol PC-Client eignet sich für diesen Arbeitsablauf, da er Geräte, Wiedergabe, Alarme und Infrarot-Temperaturdaten verwaltet.

Bei Temperaturmessgeräten kann VIS Patrol in regelmäßigen Abständen Vollbild- und messlinienbezogene Temperaturdaten erfassen. Es zeichnet Höchst-, Mindest- und Durchschnittstemperaturen auf, erstellt Trendkurven und exportiert Rohdaten zur historischen Überprüfung oder für externe Analysen.

Spezialisierte Plattformsoftware
Die Plattformsoftware von Raythink eignet sich besser für spezialisierte Überwachungsprogramme als für gewöhnliche Berichterstellung mit Handgeräten. VIS-3100 unterstützt Arbeitsabläufe zur Waldbrandprävention, während VIS-4100 die großflächige Standortüberwachung und die Ereignisauswertung unterstützt. Diese Plattformen eignen sich für Kunden, die eine zentralisierte Überwachung benötigen und nicht nur einen einfachen Inspektionsbericht per Handgerät.

Fazit
Wärmebildkamera-Software ist kein nachträglicher Einfall. Sie verknüpft aufgenommene Bilder mit Messwerten, Berichten und Wartungsentscheidungen. Ein vollständiger Arbeitsablauf durchläuft vier Phasen: Aufnahme und Überprüfung vor Ort, Temperaturanalyse, Berichterstellung sowie Datenexport mit Archivierung.

Für gelegentliche Fehlerbehebungen reichen mobile Apps und einfache Bildbetrachter möglicherweise aus. Für die vorausschauende Instandhaltung, die Dokumentation zur Einhaltung von Vorschriften und die Integration in Anlagensysteme benötigen Sie einen PC-Client oder eine Plattformsoftware mit leistungsstarken Funktionen für Export, Berichterstellung und Trendanalyse.

Wenn Sie einen Workflow für thermische Inspektionen planen und die richtige Software für Ihre Kameras und Instandhaltungsziele finden möchten, wenden Sie sich an Raythink für eine individuelle Beratung oder eine Software-Demo.

FAQ
Was ist der Unterschied zwischen mobilen Apps für Wärmebildkameras und PC-Software?
Mobile Apps sind für die schnelle Überprüfung vor Ort, die Geräteverwaltung, die Bildanalyse, die Berichterstellung und die Weitergabe von Daten konzipiert. Sie eignen sich gut, wenn Sie eine schnelle Bestätigung benötigen oder ein Bild sofort an einen Vorgesetzten senden möchten. PC-Software bietet tiefgreifendere Analysen, mehr Messwerkzeuge, eine Mehrkanal-Vorschau, Berichtsvorlagen, Echtzeit-Alarm-Workflows, Trendkurven und den Export von Roh-Temperaturdaten. Die meisten Inspektionsprogramme nutzen mobile Apps für die schnelle Erfassung und PC-Software für die Dokumentation.

Kann ich Temperaturdaten aus der Software für Wärmebildkameras exportieren?
Ja, sofern Ihre Kamera kompatible Thermodaten erfasst und Ihre Software den Datenexport unterstützt. Der TI Studio PC Client von Raythink unterstützt den Export der erfassten ursprünglichen Temperaturdaten, und der VIS Patrol PC Client unterstützt den Export von Roh-Temperaturdaten. Vergewissern Sie sich vor dem Kauf über das genaue Exportformat; gehen Sie nicht davon aus, dass eine tabellenkalkulationsfähige Datei vorliegt, es sei denn, dieses Format ist für die jeweilige Softwareversion angegeben.

Was sollte ein Wärmebild-Prüfbericht enthalten?
Ein aussagekräftiger Bericht enthält das Prüfdatum, den Standort, die Geräte-ID, Wärmebilder, Referenzbilder im sichtbaren Licht, Messdaten, Messregeln, Kommentare und empfohlene Maßnahmen. Wenn die Prüfung eine Rückverfolgbarkeit der Kalibrierung erfordert, sollten Sie etwaige separate Kamerakalibrierungsdokumente außerhalb des von der Software erstellten Berichts behandeln.

Benötige ich spezielle Software für die vorausschauende Instandhaltung mit Wärmebildkameras?
Sie benötigen Software, die historische Trendanalysen und einen zuverlässigen Datenexport unterstützt. Vorausschauende Instandhaltung basiert auf dem Vergleich aktueller Temperaturen mit früheren Messwerten und nicht auf einzelnen Momentaufnahmen. Achten Sie auf Software, die Temperaturdaten erfassen, Trendkurven erstellen und Roh- oder Original-Temperaturdaten zur weiteren Auswertung exportieren kann.
