Lasersystem für die Messung und das Schneiden von biologischen Gewebedicken

{{{sourceTextContent.subTitle}}}

Einer der wichtigsten Indikatoren für die Qualität des biologischen Gewebes (Herzbeutel), das bei der Herstellung von Herzklappen- und Blutgefäßprothesen verwendet wird, ist die Gleichmäßigkeit seiner Dicke.

{{{sourceTextContent.description}}}

Einer der wichtigsten Indikatoren für die Qualität des biologischen Gewebes (Herzbeutel), das bei der Herstellung von Herzklappen- und Blutgefäßprothesen verwendet wird, ist die Gleichmäßigkeit seiner Dicke.

Daher ist die Messung der Gewebedicke vor dem Schneiden ein wichtiger Schritt bei der Herstellung von qualitativ hochwertigen Prothesen. Ein weiterer wichtiger Schritt ist die Auswahl der Bereiche mit maximaler Dickenhomogenität, und der letzte Schritt ist der Präzisionslaserschnitt des Gewebes nach den vorgegebenen Mustern, die auf Bereiche mit einheitlicher Dicke gelegt werden.

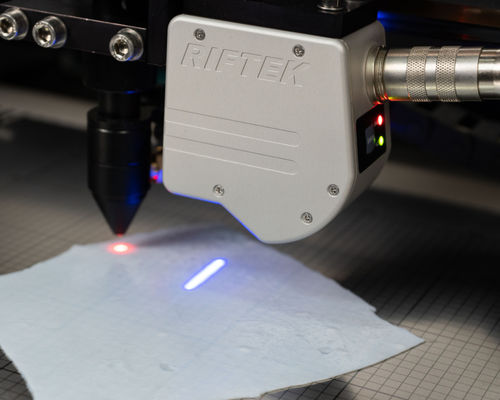

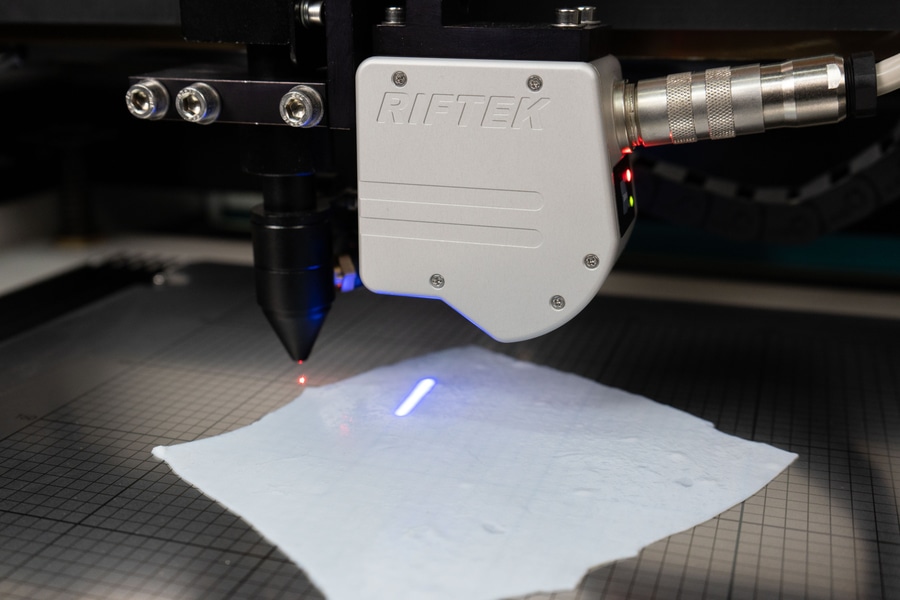

Unser neues System führt alle diese Schritte automatisch aus. Als Grundelement des Systems dient die bekannte CNC-Laserschneidmaschine. Wir haben den 2D-Laserscanner RF627.Blue-25/10-8/11 auf dem CNC-XY-Translationssystem in der Nähe der Schneidlaserlinse platziert und eine spezielle Software zur Steuerung des gesamten Systems entwickelt.

Die Arbeit mit dem System ist in mehrere Phasen unterteilt:

- Kalibrierung. In dieser Phase wird die Oberfläche der Objektplatte mit dem Laser abgetastet und eine Karte ihrer Höhen im Koordinatensystem des Scanners erstellt.
- Messung der Dicke des Gewebes und Erstellung einer Höhenkarte. In dieser Phase wird die Oberfläche des biologischen Gewebes, das auf der Objektplatte liegt, gescannt. Die Dicke des Gewebes wird als Differenz zwischen den Höhen der Oberfläche des Gewebes und der Objektplatte berechnet.
- Die Software platziert die aus der Datenbank ausgewählten Prothesenmuster auf der Höhenkarte des Gewebes.
- Laserschneiden des Materials in Übereinstimmung mit der Lage der Muster.
