ETRI-Axialventilatoren in Reihen- oder Parallelschaltung

Luftstrom angepasst an den Lüftungsbedarf

Wir können die Effizienz unserer leistungsstarken ETRI-Axialventilatoren erhöhen, indem wir sie speziell für Ihren Belüftungsbedarf, den Druck und den verfügbaren Platz in Ihrer Einrichtung zusammenstellen.

Der zu belüftende Bereich oder die Leistung der zu kühlenden Geräte bestimmen den erforderlichen Luftstrom. Die Höhe des statischen Drucks ist von Anwendung zu Anwendung unterschiedlich: Die Art der Installation erzeugt einen mehr oder weniger starken Druckverlust, den der Ventilator ausgleichen muss, um seine Aufgabe zu erfüllen. Die Montage von ETRI-Axialventilatoren in Reihe oder parallel ist eine Lösung, die wir vorschlagen, um den Luftstrom oder den unterstützten Druck anzupassen.

- Ein einzelner Axialventilator besteht aus einem Motor, einem Propeller und einem gleichrichtenden Gehäuse.

- Die in Reihe geschalteten ETRI-Ventilatoren haben ein zusätzliches Gleichrichtergehäuse am Luftaustritt. In dieser Baugruppe gibt es also einen Motor, zwei Propeller und zwei Gleichrichtergehäuse. In diesem Fall gibt es nur einen Lufteintritt und einen Luftaustritt. Der vom Ventilator gelieferte statische Druck ist im Vergleich zu einem einzelnen Axialventilator bei gleichem Luftdurchsatz etwa doppelt so hoch.

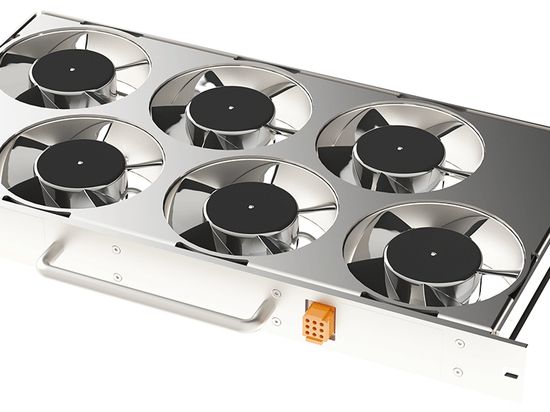

- Zwei ETRI-Axialventilatoren, die nebeneinander montiert sind, bilden eine parallele Baugruppe. Die Baugruppe besteht aus zwei Motoren, zwei Propellern und zwei Gleichrichtergehäusen. In dieser Konfiguration gibt es zwei Lufteinlässe und zwei Luftauslässe. Diese Baugruppe eignet sich für Anwendungen mit niedrigem statischen Druck, aber hohem Luftstrombedarf. Mit einer parallelen Anordnung wird der gelieferte Luftstrom im Vergleich zu einem Axialventilator bei gleichem Druck ungefähr verdoppelt.

- Wir gehen sogar noch weiter, um den spezifischen Anforderungen einer Anlage gerecht zu werden: Wir schlagen die Montage von zwei Propellern mit einem einzigen Gleichrichtergehäuse vor (was wir "1.5"-Montage nennen). Der Luftdurchsatz eines einzelnen Axials ist manchmal unzureichend und der eines doppelten Axials in Reihe zu hoch. Aus diesem Grund haben wir eine Lüftungslösung mit zwei Laufrädern für ein einzelnes Gleichrichtergehäuse entwickelt.

Unsere Luftkurven veranschaulichen die Unterschiede im Luftstrom und statischen Druck zwischen den verschiedenen Baugruppen.

In der nachstehenden Tabelle sind die proportionalen Unterschiede in Bezug auf Luftstrom, statischen Druck, Leistung und Schallpegel zwischen den verschiedenen Baugruppen aufgeführt:

LUFTSTROM DRUCK LEISTUNG SCHALL

m³/h Pa W dB(A)

Einfach 1 1 1 1

Reihe 1 ~ x2 ~ x1,6 ~ +5

Parallel ~ x2 1 ~ x2 ~ +3

1,5 1 ~ x1,6 ~ x1,4 ~ +5

Zusätzlich zu diesen Baugruppen können wir Befestigungsflansche hinzufügen, die speziell auf die Schnittstellen unserer Kunden zugeschnitten sind.

Unsere technischen und kaufmännischen Teams stehen Ihnen von Anfang an zur Verfügung, um die für Ihre Anwendung optimale Lüftungslösung zu entwickeln.
