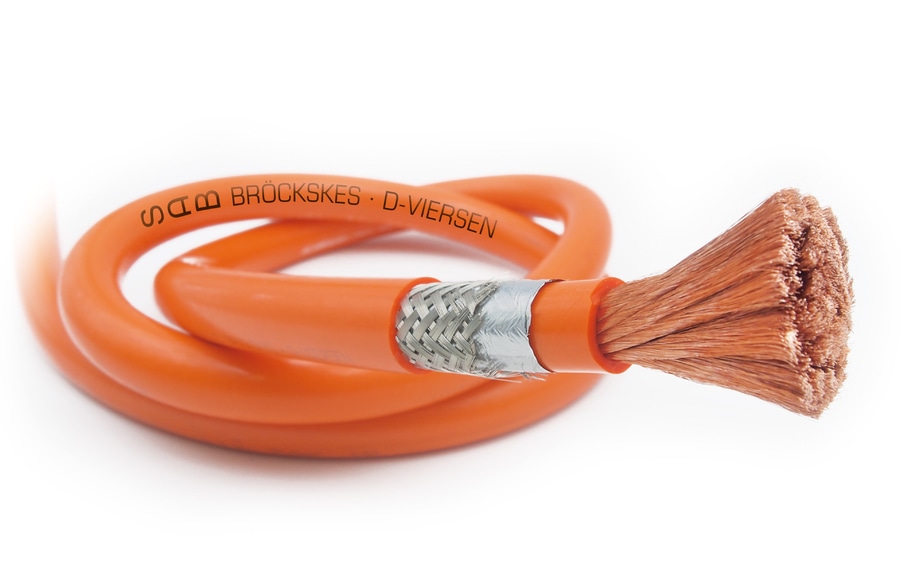

E-Mobility Anschlussleitung - Höchstflexible Einzelader mit 100 % Schirmung für HV-Prüfstände

E-Mobility erfordert im Bereich der Hochvolt-Messtechnik am Bauteil- oder Fahrzeugprüfstand geeignete Anschluss- und Verbindungstechnik. Die steigenden Spannungsklassen für Leistungselektronik und Komponenten stellen dabei hohe Anforderungen an Kabel

Die B 110 C eignet sich zur Adaptierung von Prüflingen an die Prüfstandtechnik, als Zuleitung für große Elektromotoren oder Generatoren sowie überall dort, wo hohe Ströme zuverlässig übertragen werden müssen. Damit deckt die Leitung ein breites Einsatzspektrum in der E-Mobility-Entwicklung und -Validierung ab.

Ein wesentlicher Vorteil ist die einfache Verlegbarkeit: Der hochflexible Litzenaufbau und die Verwendung von Silikon als Isolations- und Mantelmaterial ermöglichen eine problemlose Installation selbst bei engen Biegeradien. Die kerbfeste Silikonmischung bietet darüber hinaus erhöhte Abriebfestigkeit und eine lange Lebensdauer – auch bei häufigem Umbau von Prüfeinrichtungen oder dem Wechsel von Prüflingen.

Für maximale Betriebssicherheit sorgt die doppelte Abschirmung aus Aluminiumfolie und verzinntem Kupfergeflecht, die einen vollständigen EMV-Schutz gewährleistet. Störungen empfindlicher Messeinrichtungen durch Abstrahlungen aus der Anschlussleitung werden so zuverlässig verhindert.

Auch extremen Einsatzbedingungen ist die B 110 C gewachsen: Das Leitungsmaterial ist halogenfrei, flammhemmend und selbstverlöschend (IEC 60332-1-2 / VDE 0482-332-1-2), RoHS-konform sowie PFAS-frei. Damit bietet die Leitung höchste Sicherheit im Brandfall und erfüllt internationale Umwelt- und Sicherheitsstandards. Die Temperaturbeständigkeit reicht von −40 °C bis +180 °C (kurzzeitig bis +250 °C), sodass Prüfungen unter realistischen Klimabedingungen simuliert werden können.

Die B 110 C deckt alle derzeit üblichen Spannungsklassen im E-Mobility-Sektor ab - mit einer Nennspannung von 1,8/3,0 kV AC bzw. 2,7/5,4 kV DC - und ist zugleich für zukünftige, höhere Spannungsbereiche ausgelegt. Dank verfügbarer Querschnitte von 1,0 bis 300 mm² lassen sich auch Erprobungen mit hohen Stromstärken sicher durchführen.

Mit der neuen B 110 C bietet SAB Bröckskes Testingenieuren eine Leitung, die höchste Sicherheit, Flexibilität und Investitionssicherheit vereint - eine zukunftsfähige Lösung für Hochvolt-Prüfstände in der Elektromobilität.
