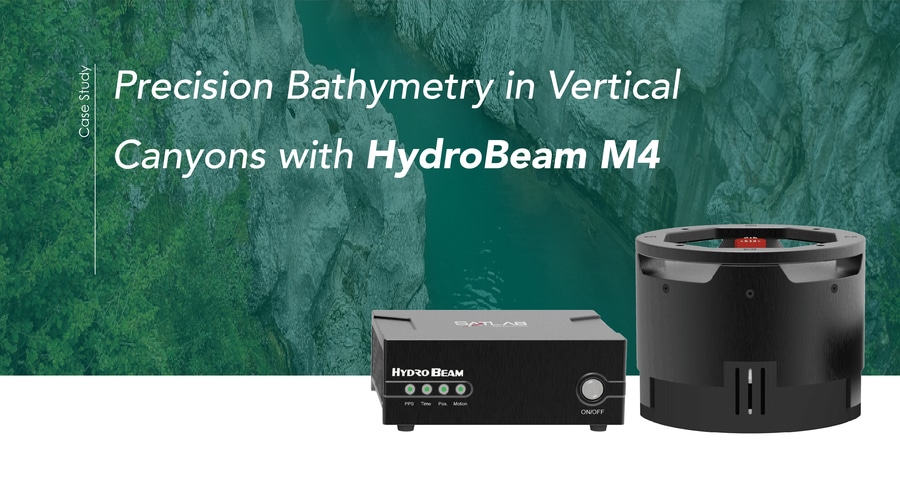

Präzise Bathymetrie in vertikalen Schluchten mit HydroBeam M4

{{{sourceTextContent.subTitle}}}

Das Fächerecholot HydroBeam M4 wurde speziell für hochpräzise hydrographische Vermessungen in komplexen und vertikalen Unterwasserlandschaften entwickelt.

{{{sourceTextContent.description}}}

Projekt-Hintergrund

Ein schmaler Fluss schlängelt sich durch einen dramatischen Canyon, dessen steile, fast senkrechte Felswände zu beiden Seiten steil ansteigen. Die Wassertiefen schwanken in unvorhersehbarer Weise - von flachen 1-Meter-Stellen bis zu tiefen 20-Meter-Pools - und schaffen so eine anspruchsvolle und dynamische Unterwasserlandschaft. Für das örtliche Wasserkraftwerk ist ein genaues Verständnis dieses Geländes nicht nur eine technische Aufgabe, sondern entscheidend für die Betriebssicherheit. Mit herkömmlichen Vermessungsinstrumenten ist es nur schwer möglich, verlässliche Messungen entlang solcher nahezu senkrechten Schluchtwände durchzuführen, was zu Datenlücken und einem erhöhten Risiko führt.
Um diese Herausforderungen zu meistern, setzte das Projektteam das Fächerecholot HydroBeam M4 ein, das speziell für hochpräzise hydrographische Vermessungen in komplexem und vertikalem Unterwassergelände entwickelt wurde.

Herausforderungen unter der Wasseroberfläche
Die Vermessung einer Schlucht wie dieser ist mit zahlreichen Hindernissen verbunden:
Enge Enge: Einige Flussabschnitte sind weniger als 20 Meter breit.
Vertikale Wände: Extreme Neigungen führen zu Strahlverzerrungen und unvorhersehbaren akustischen Reflexionen.
Unterschiedliche Tiefen: Schnelle Übergänge zwischen flachem und tiefem Wasser erschweren konsistente Messungen.
Akustische Anomalien: Mehrfache Reflexionen zwischen Canyonwänden, Flussbett und Wasseroberfläche können zu verrauschten oder irreführenden Daten führen.

Einsatz der Lösung
Das Projektteam verließ sich auf die fortschrittlichen Fähigkeiten des HydroBeam M4, um diese Herausforderungen zu meistern:
150° Schwadabdeckung für erweiterte Seitenwanddatenerfassung
1024 Strahlen liefern dichte, hochauflösende bathymetrische Punktwolken
Der Vertical Terrain Algorithm sorgt für stabile Messungen an steilen Hängen und senkrechten Wänden.
Integriertes GNSS, IMU und SVS vereinfachen die Installation und ermöglichen eine präzise Positionierung und Bewegungskompensation
Arbeitsablauf der Datenerfassung
1.Planung von Vermessungslinien
Parallele Vermessungslinien mit einer Überlappung von ≥30% zur Gewährleistung einer vollständigen Abdeckung
Kalibrierungsmessungen an wichtigen Punkten im Gelände
2.Feldvermessung
Kleines bemanntes Vermessungsschiff, ausgestattet mit HydroBeam M4
Messung von Schallgeschwindigkeitsprofilen an mehreren Stellen zur Korrektur von Schallausbreitungsschwankungen
3.Echtzeit-Erfassung
Die HydroBeam Monitor-Software passt die Systemparameter automatisch an, um stabile Daten zu gewährleisten.
Die SLHydro Survey Software sammelt die Daten und liefert eine Echtzeit-Visualisierung.
Datenverarbeitung
Software: SLHydro Survey wird für die Nachbearbeitung verwendet
Datenintegration: GNSS-, IMU- und Fächerlot-Messungen werden mit Kalibrierungsparametern zusammengeführt
Rauschfilterung: Entfernung von anomalen oder fehlerhaften Tiefenpunkten
Ausgabe: Hochauflösende 3D-Unterwasser-Punktwolken, Konturenkarten und Querschnittsprofile, die sich für technische Analysen eignen.
Die Canyon-Vermessung beweist, dass HydroBeam M4 eine bahnbrechende Lösung für schwieriges vertikales Gelände ist. Er liefert eine flächendeckende, hochauflösende Bathymetrie mit Zuverlässigkeit und Präzision und ermöglicht es Ingenieuren und Betreibern, sichere Entscheidungen zu treffen, während er einen neuen Standard in der hydrographischen Vermessung setzt.
Projekt-Ergebnis
Das Fächerecholot HydroBeam M4 verwandelte eine komplexe vertikale Schluchtvermessung erfolgreich in einen präzisen, effizienten und zuverlässigen Vorgang. Es liefert nicht nur eine hochauflösende, flächendeckende Bathymetrie, sondern ermöglicht es Ingenieuren und Wasserkraftbetreibern, fundierte Entscheidungen zu treffen, und setzt damit neue Maßstäbe für die hydrografische Vermessung in schwierigen Umgebungen.
