Hintergrund des Projekts

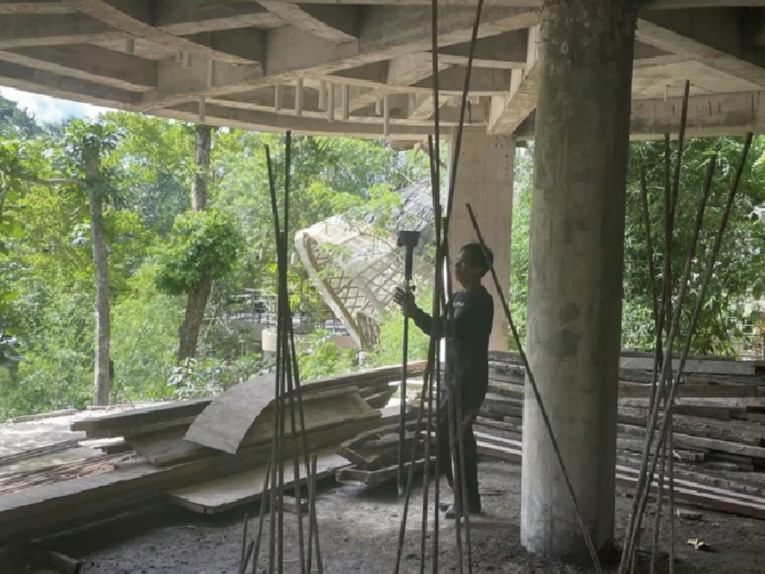

Bei diesem Projekt ging es um die Vermessung und Bestandsdokumentation einer Ferienanlage in Bali. Die Anlage befindet sich in einem dicht bewaldeten Gebiet, und die Vermessung konzentrierte sich auf ein Gebäude, das bereits gebaut, aber noch nicht fertiggestellt war. Der Kunde benötigte qualitativ hochwertige Punktwolkendaten, die sich für den Bestandsnachweis und die Modellierung von Innenräumen eignen und eine verlässliche Grundlage für die anschließende Entwurfs-, Innenausbau- oder Renovierungsplanung bilden. Darüber hinaus erforderte das Projekt die Integration von Innen- und Außenkoordinaten durch RTK oder Passpunkte, um einen konsistenten und genauen Raumbezug zu gewährleisten.
Herausforderungen
Die dichte Vegetation und das steile Gelände behinderten die GNSS-Signale erheblich und schränkten die Sichtlinie ein, so dass herkömmliche RTK-Vermessungen unzuverlässig waren. Obwohl Totalstationen eine hohe Genauigkeit bieten, waren das Aufstellen, die Verlegung und die Messung der Instrumente aufgrund der komplexen Umgebung und der großen Steigungen umständlich und zeitaufwändig, was zu einer geringen Effizienz führte, so dass der Zeitplan des Projekts nicht eingehalten werden konnte. Die strengen Anforderungen des Auftraggebers an die Qualität der Punktwolke - genaue Wandlinien, klare Strukturdarstellung und glatte Oberflächen - stellten weitere Herausforderungen dar, die mit herkömmlichen Vermessungsmethoden nur schwer zu erfüllen waren.
Lösung
Um die Herausforderungen einer komplexen Baustellenumgebung und die Anforderungen an die Qualität der Punktwolke zu erfüllen, wurde das SL9 SLAM RTK-System eingesetzt. Durch die Kombination von SLAM-Laserscanning und RTK-Positionierung konnte SL9 selbst bei dichtem Blätterdach und eingeschränkten GNSS-Bedingungen effizient kontinuierliche, stabile räumliche Daten erfassen. Dieser Ansatz gewährleistete eine ingenieurmäßige Punktwolkenqualität bei gleichzeitiger Aufrechterhaltung der Betriebseffizienz und bildete eine zuverlässige Grundlage für die Bestandsdokumentation, die Modellierung von Innenräumen und nachfolgende Design- oder Renovierungsanwendungen.
Arbeitsablauf

1.Schnelle Bereitstellung und One-Touch-Scanning

Der SL9 SLAM RTK verfügt über ein integriertes Design, das es dem Bediener ermöglicht, das Scannen mit einer einzigen Berührung des Bildschirms zu starten. Selbst nicht spezialisiertes Personal kann die Vermessung nach einer kurzen Schulung selbstständig durchführen, was die Arbeits- und Schulungskosten reduziert.

2. RTK-fähiger Scan-to-Map-Workflow

Das integrierte RTK-System ermöglicht es dem Bediener, Bereiche von Interesse zu scannen, ohne strengen Pfaden zu folgen, und bietet so Flexibilität und Effizienz in komplexen Gebäudeumgebungen.

3. Einheitliches Koordinatensystem für den Innen- und Außenbereich

Ausgestattet mit einem hochpräzisen RTK-Modul stellt SL9 sicher, dass Innen- und Außendaten innerhalb einer einzigen räumlichen Referenz ausgerichtet sind, was eine nahtlose Integration für Planungs-, Bau- und Verwaltungszwecke ermöglicht
Ergebnisse

1. Hochqualitative Punktwolken

Die resultierenden Punktwolken stellen Wände, Säulen und Strukturelemente mit glatten Oberflächen und minimalem Rauschen dar und spiegeln den Ist-Zustand des Gebäudes genau wider.
2. Schnelle Messung und Quantifizierung

Anhand der Punktwolke können Bediener schnell den Gebäudeumfang, die Grundfläche und das Volumen berechnen. Dies erleichtert die Vermessung von Grundstücken, die Überprüfung von Bauvorhaben und das Projektmanagement und minimiert gleichzeitig wiederholte Besuche vor Ort.
3. Punktwolken-Slicing und CAD-Integration

Die Daten können zum Schneiden in die SAT-LiDAR-Software importiert werden, um präzise Wandlinien und strukturelle Grenzen zu extrahieren. Die vektorisierte Ausgabe kann nahtlos in CAD zum Zeichnen, Messen und zur technischen Analyse importiert werden, wodurch ein vollständig integrierter Workflow von der Erfassung vor Ort bis zur Projektdokumentation entsteht.
