Fortschrittliches Packaging und heterogene Integration

{{{sourceTextContent.subTitle}}}

Optische Messlösungen für die nächste Generation von Halbleitern

{{{sourceTextContent.description}}}

Die Halbleiterindustrie entwickelt sich in einem bemerkenswerten Tempo, um der wachsenden Nachfrage nach höherer Leistung, verbesserter Energieeffizienz und immer kompakteren Designs gerecht zu werden. Da die konventionelle Skalierung an ihre physikalischen und wirtschaftlichen Grenzen stößt, sind neue Strategien wie die heterogene Integration und fortschrittliche Gehäuse entscheidend geworden. Diese Ansätze verändern das Systemdesign, indem sie verschiedene Funktionen in einem einzigen Gehäuse vereinen und die Interkonnektivität verbessern, so dass leistungsstarke, miniaturisierte Lösungen für Technologien der nächsten Generation angeboten werden können.

Mehr Moore, mehr als Moore: Die Zukunft von Halbleitern gestalten

Die Innovation in der Halbleiterindustrie wird zunehmend von zwei sich ergänzenden Paradigmen geprägt: "More Moore" und "More than Moore"

Der "More Moore"-Pfad setzt die Skalierung der Transistoren gemäß dem Moore'schen Gesetz fort, das eine Verdoppelung der Transistoren auf einem Chip etwa alle zwei Jahre vorhersagt, was sowohl die Leistung als auch die Effizienz steigert. Da die Transistoren jedoch auf immer kleinere Abmessungen schrumpfen, steht dieser Ansatz vor wachsenden technischen und wirtschaftlichen Hürden. Dennoch bleibt die Optimierung von entscheidender Bedeutung, insbesondere in Bereichen wie Hochleistungsrechnen und künstliche Intelligenz, wo die Maximierung der Rechenleistung von entscheidender Bedeutung ist.

Das "More than Moore"-Paradigma hingegen legt den Schwerpunkt eher auf die funktionale Diversifizierung als auf die Skalierung. Es kombiniert Technologien wie Sensoren, HF-Module, Photonik und Leistungselektronik in einem einzigen Gehäuse und ermöglicht so Lösungen, die auf spezifische Anwendungen zugeschnitten sind. Ermöglicht wird dies durch die heterogene Integration, ein Verfahren, bei dem verschiedene Arten von Chips mit unterschiedlichen Funktionen in einem einzigen System kombiniert werden. Das Aufkommen des Internets der Dinge, der autonomen Mobilität und des personalisierten Gesundheitswesens treibt diesen Trend weiter voran und erfordert kompakte, multifunktionale Lösungen, die über die Grenzen der traditionellen Skalierung hinausgehen.

Die beiden Paradigmen "More Moore" und "More than Moore" treiben die Weiterentwicklung der Halbleitertechnologie voran, auch wenn sich das Tempo des Mooreschen Gesetzes verlangsamt. Beide stützen sich in hohem Maße auf das Advanced Packaging, eine Reihe von Fertigungsmethoden, die die Chipmontage und -verbindung verbessern, um eine höhere Leistung, eine bessere Wärmekontrolle und einen geringeren Platzbedarf zu erzielen.

Lösungen wie System-in-Package (SiP) und 2,5D/3D-Integration sind für diesen Fortschritt von zentraler Bedeutung.
Heterogene Integration und fortschrittliches Packaging sind für die nächste Generation von Halbleitern von entscheidender Bedeutung, da sie die Koexistenz verschiedener Materialien, Technologien und Funktionen in kompakten, effizienten Systemen ermöglichen. Diese Innovationen unterstützen Durchbrüche in den Bereichen Hochleistungscomputer, IoT, 5G-Kommunikation, Automobilelektronik und Photonik und erfüllen den Bedarf an größerer Bandbreite, höherer Energieeffizienz und Miniaturisierung. Jeder Integrationsansatz, von 2,5D- und 3D-Architekturen bis hin zu gemeinsam verpackten Optiken und fortschrittlichen Leiterplatten, stellt einzigartige messtechnische Herausforderungen dar, die präzise, hochauflösende Messwerkzeuge erfordern, um Leistung und Zuverlässigkeit sicherzustellen.

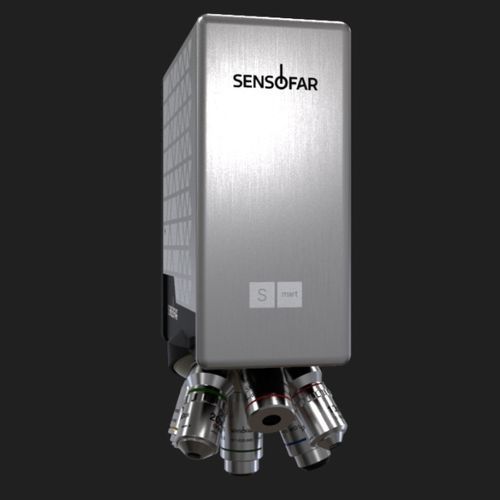

Die optischen 3D-Profilometer von Sensofar erfüllen diese Anforderungen mit der Genauigkeit, Wiederholbarkeit und Automatisierung, die für modernes Packaging und heterogene Integration erforderlich sind. Durch die Kombination von branchenführenden Interferometrie-, Konfokal- und Fokusvariationstechniken liefern sie berührungslose, hochauflösende 3D-Messungen, die für die Inspektion auf Wafer-Ebene, die Analyse von Bonding-Schnittstellen, die TSV-Tiefenprofilierung und die Charakterisierung von Verbindungen entscheidend sind. Mit automatisierter Analyse und SDK-Integration steigern diese Systeme die Produktivität und ermöglichen es den Herstellern, die Prozesskontrolle aufrechtzuerhalten, die Ausbeute zu verbessern und Innovationen zu beschleunigen.

Da die Halbleitertechnologie weiter voranschreitet, wird die 3D-Messtechnik ein Eckpfeiler der Prozessoptimierung und Qualitätssicherung bleiben. Durch die Bereitstellung modernster Messlösungen stattet Sensofar die Hersteller mit den Werkzeugen aus, um die Leistung von Halbleitern weiter zu verbessern und die Entwicklung schnellerer, kleinerer und energieeffizienterer Geräte für die Zukunft zu ermöglichen.
