DRAHTLOSE ÜBERTRAGUNG VON KRAFTMESSUNGEN IM EX-BEREICH

Bei SENSY besteht unsere tägliche Herausforderung darin, die Schnittstelle unserer Kraftaufnehmer an die Betriebsbedingungen im Feld anzupassen.

Wir fertigen Kraftaufnehmer auf Basis der DMS-Technologie mit einem Standard-Ausgang zwischen 5 und 30 mV (Stromversorgung: 10 VDC).

Solange SENSY existiert, hat es eine breite Palette von Optionen angeboten, um die Art der Übertragung an die Anwendung anzupassen, einschließlich:

Analoge Verstärker (0-10 V, 4-20 mA, +/-10 V, etc.)

Digitale Verstärker (RS232, RS485, USB, etc.)

Drahtloser Sender/Empfänger für industrielle Umgebungen.

Wir können diese Liste nun erweitern:

Ein drahtloser ATEX-zertifizierter Sender/Empfänger, der sowohl batteriebetrieben als auch in explosionsgefährdeten Bereichen eingesetzt werden kann

SENSY hat kürzlich eine komplette Messlösung geliefert, die ein System zur Kraftmessung von fünf Festmachekabeln in einem explosionsgefährdeten Bereich mittels Funkübertragung beinhaltet.

FINDUNG einer Lösung für das Problem eines Kunden: Unser Kunde musste die Kräfte kontrollieren, die auf die Ankerleinen der Tanker während der Entladung seiner Rohölladung einwirken.

SENSY's Lösung

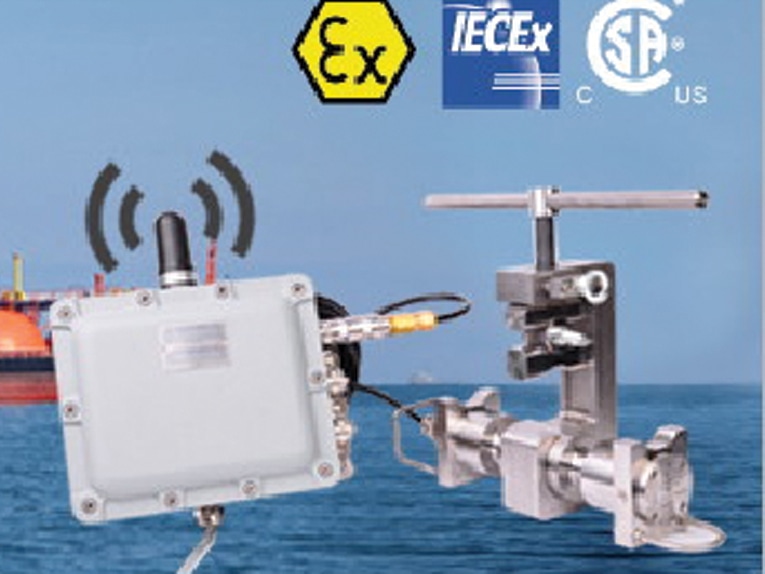

Herstellung von fünf Exd-zertifizierten Tensiometern, die im Falle eines Unfalls unter Wasser stehen, schnell und einfach zu bedienen sind und an ein Mehrkanalfunkgerät angeschlossen sind;

Entwicklung eines "Ex-zertifizierten" Transmitters in einem explosionsgeschützten Gehäuse;

Realisierung eines Ex-zertifizierten Empfängers, der an der Außenseite der Schiffsbrücke in einem explosionsgeschützten Gehäuse montiert und mit einem im sicheren Bereich installierten Computer verbunden ist.

Funktionen der dedizierten Software:

Anzeige der Zugkraft jeder Festmacherleine in einem Balkendiagramm, so dass die Daten leicht verständlich sind.

Programmierbare Alarmschwellen mit einem akustischen Alarm und einer Farbe, die je nach Kraftniveau von grün nach rot wechselt.

Echtzeit-Datenaufzeichnung.

TECHNISCHE MERKMALE:

Kraftaufnehmer

Typ : Statisches Tensiometer, Modell 5560S

Kapazität: 45 t

Zertifizierung:'Exd T6' nach CEI 60079-1/EN60079-1

Ausgangssignal: 1 mV/V/V

Schutzart: IP67 Marine

Kabellänge: 15 m

Option: Schnellwechselsystem

Aufbereiter / Sender

Anzahl der Kanäle: 5

Genauigkeit: ± 0,1 %

Eingänge: 5 x 2 mV/V/V

Stromversorgung: 10...24 VDC

Reichweite: 1.000 m ohne Hindernisse oder Störungen in der Umgebung

Explosionsgeschütztes Gehäuse: Eexd IIB T4

Empfänger

Ausgang: RS485 (Modbus)

Stromversorgung: 230 VAC

Explosionsgeschütztes Gehäuse: Eexd IIB T4

Schutzart: IP54

Spezielle Software (auf einem Computer außerhalb des Gefahrenbereichs)

Darstellung der fünf Stärken in einem Balkendiagramm mit Farbveränderungen von grün nach rot je nach Kraftniveau;

Programmierbare Alarmschwellen mit akustischem Alarm.

Datenaufzeichnung
