Neue Produktempfehlung - Integrierte Anlage zur Dimensionserfassung, Wirbelstromprüfung und Eigenfrequenz von scheibenförmigen Teilen

{{{sourceTextContent.subTitle}}}

Neue Produktempfehlung - Integrierte Geräte zur Dimensionserkennung

{{{sourceTextContent.description}}}

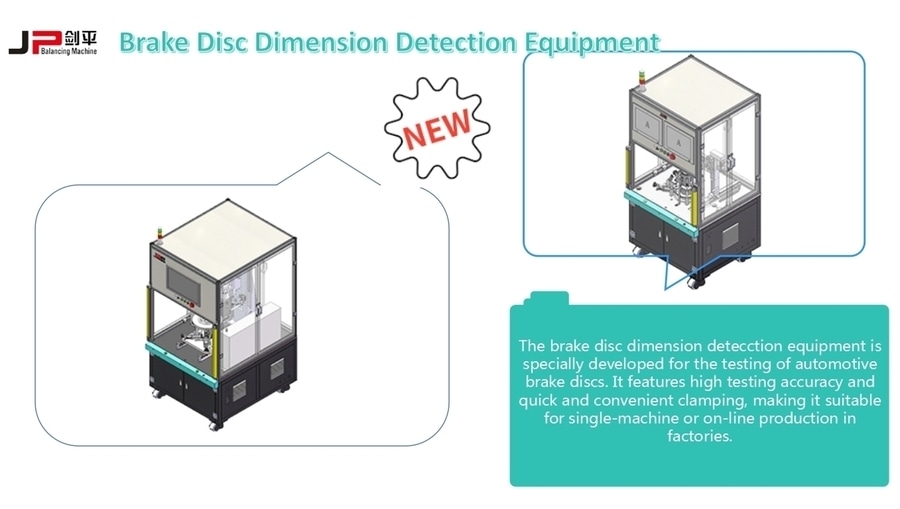

Das Gerät zur Messung der Bremsscheibenabmessungen wurde mit dem Ziel entwickelt, eine Lösung für die Messung verschiedener Bremsscheiben, Trommelräder und Radnaben zu bieten. Es wurde speziell für die Prüfung von Automobilbremsscheiben entwickelt und zeichnet sich durch eine hohe Prüfgenauigkeit sowie eine schnelle und bequeme Einspannung aus. Es ist für die Offline- oder Online-Produktion in Fabriken geeignet.
Das Hauptziel der Automobilhersteller ist es, die Sicherheit der Produkte so weit wie möglich zu gewährleisten.
Das Bremssystem erfordert in Bezug auf Design und strukturelle Prävention eine extrem hohe Qualität.
Mit einer genauen Prüfung kann kontrolliert werden, ob die Größen- und Formparameter innerhalb des in der Zeichnung angegebenen Bereichs liegen, ob die Teile keine Risse, Poren und kleinen Löcher aufweisen und ob die Teile für den Zusammenbau geeignet sind. Ohne diese Prüfungen kann die Qualität nicht garantiert werden.

Die Dimensionsprüfgeräte von Shanghai Jianping sind mit einem Industrie-PC ausgestattet, der die Messergebnisse jedes einzelnen Teils und die statistische Analyse von begrenzten Produktionsserien verarbeiten kann.
Bremsscheiben, Trommelräder und Radnaben
Mit diesem System können Kontrollen in der End- und Zwischenphase der Produktion durchgeführt werden.
Sicherstellung der vergleichbaren Wiederholbarkeit und Genauigkeit des Messlabors.
Gründliche Kontrolle und Überprüfung der Produktion von Bremsscheiben, Trommelrädern und Radnaben.
Ausrüstung zur Bestimmung der Abmessungen von Bremstrommeln
1.Manuelles Be- und Entladen, automatisches Messgerät/Roboter zum Be- und Entladen/ Be- und Entladen mit Traverse verfügbar;
2.Dynamische Messung, Wegsensor, Messung in einer/zwei Ebenen;
3.Sowohl manuelle als auch automatische Einstellmodi sind verfügbar;
4.Flexible Multi-Varianten-Messung, einzigartige modulare Konstruktion, bequem für die Umstellung, synchrone Integration der automatischen Messung von Zahnrädern. Ein-Klick-Messgerät, nachdem das Werkstück platziert ist, drücken Sie einfach eine Taste und die Maschine wird automatisch ausgeführt. Es kann auch in eine umfassende Messmaschine integriert werden.
5.Bei der Verwendung verfügt es über einen 21,5-Zoll-Bildschirm und einen industriellen Steuerungscomputer mit dem Betriebssystem Windows 10.
6.Geeignet für die Dimensionserfassung der meisten Bremsscheiben;
7.Mit mehrstufigen Kontoverwaltungsberechtigungen;
8.Zweisprachig in Chinesisch und Englisch;
9.Unterstützt USB-Datenexport und Upload zu MES;
10.Es verfügt über eine leistungsstarke statistische Analysefunktion;

Einführung in die Funktion der Bremsscheiben-Eigenfrequenz-Prüfmaschine
Die Bremsscheiben-Eigenfrequenz-Prüfmaschine wurde für die integrierte Wirbelstrom-Prüfung (ET) der Bremsscheiben-Eigenfrequenz entwickelt und kann auch für Einzelmaschinenprüfungen verwendet werden. Außerdem wurde eine Front-End-Vorrichtung für die umfassende Bremsscheibenprüfanlage entwickelt. Diese Vorrichtung muss eine hohe Prüfgenauigkeit aufweisen und zeichnet sich durch eine schnelle und bequeme Installation und Einspannung aus.
1.Sie verfügt über eine Vier-Wege-Vibrationserfassungskarte und ein Einschlitz-Chassis;
2.Drei-Achsen-Beschleunigungssensor und Krafthammer;
3.PC-Betriebssystem;
4.Multi-Account-Management-Funktion;
5.Zweisprachig in Chinesisch und Englisch;
6.Unterstützt USB-Datenexport und Upload zu MES;
7.Es kann manuell oder automatisch angeschlagen werden.
8.Fourier-Algorithmus oder FRF-Algorithmus;
9.Automatische Datenspeicherung und -ausgabe;
Einführung in die Funktion der Wirbelstromprüfmaschine für Bremsscheiben
Die Bremsscheiben-Wirbelstromprüfmaschine (ET) wurde für die Bremsscheiben-Wirbelstromprüfmaschine mit integrierter Eigenfrequenz entwickelt und kann auch für Einzelmaschinenprüfungen verwendet werden. Darüber hinaus wurde eine Front-End-Vorrichtung für die umfassende Bremsscheibenprüfanlage entwickelt. Diese Vorrichtung muss eine hohe Prüfgenauigkeit aufweisen und zeichnet sich durch eine schnelle und bequeme Installation und Einspannung aus.
1.Ein Mehrkanal-Wirbelstromprüfgerät und insgesamt 9 profilierende berührungslose Sonden arbeiten gleichzeitig, wobei die Scheibenoberfläche abgetastet wird.
2.Die Oberseite ist mit einer servogetriebenen 3-Achsen-Sonde ausgestattet.
3.PC-Betriebssystem
4.Geschwindigkeitsregulierbarer servogetriebener Drehmechanismus;
5.Funktion zum Anheben des Zylinders;
6.Multi-Account-Management-Funktion;
7.Zweisprachig in Chinesisch und Englisch;
8.Unterstützung von USB-Datenexport und Upload zu MES;
Wir haben Komplettlösungen für viele Erstausrüster in der Automobilindustrie geliefert und unseren Kunden zu einer doppelten Verbesserung von Effizienz, Produktionskapazität und Qualität verholfen.
