Forschungszusammenfassung

Ein modularer Sattel für die Rehabilitation

Willkommen zurück zu unserer Erkundung der Spitzenforschung, die unter anderem durch die Präzision und Flexibilität der Sharebot Snowwhite SLS 3D-Drucktechnologie ermöglicht wird. Heute stellen wir die Studie „Design and fabrication of a modular ergonomic saddle for rehabilitation cycling through a combined additive manufacturing approach“ vor. Diese Forschung zeigt, wie die Open-System-Fähigkeiten des Snowwhite es Wissenschaftlern ermöglichen, über die herkömmliche Fertigung hinauszugehen und die Entwicklung komplexer, patientenspezifischer Gitterstrukturen aus TPU zu ermöglichen. Zunächst geben wir eine einfache Erklärung, wie die Forscher diese Materialien optimiert haben und welche Hauptergebnisse sie erzielten. Im Anschluss an diese verständliche Übersetzung teilen wir die ursprüngliche Zusammenfassung und relevante Zitate für einen tieferen Einblick in die Daten.

Forschungszusammenfassung: Ein modularer Sattel für die Rehabilitation
Diese Studie konzentriert sich auf die Entwicklung eines hochtechnologischen, anpassbaren Fahrradsattels, der speziell für Patienten in der körperlichen Rehabilitation entwickelt wurde. Herkömmliche Sättel können unbequem sein oder die spezifische Unterstützung für die medizinische Genesung vermissen lassen, also wandten sich die Forscher dem 3D-Druck zu, um eine „Hybrid“-Lösung zu schaffen.

Der Designansatz
Die Forscher verwendeten ein zweiteiliges modulares Design, um Festigkeit und Komfort auszugleichen:

Die Basis: Hergestellt aus Edelstahl mittels Laser-Pulverbettschmelzen (LPBF), um ein starres, wiederverwendbares Fundament zu schaffen.

Die Abdeckung: Hier glänzt die SLS-Technologie. Die Forscher benötigten ein flexibles und dennoch haltbares Material und wählten schließlich TPU (thermoplastisches Polyurethan) anstelle von Polypropylen (PP).

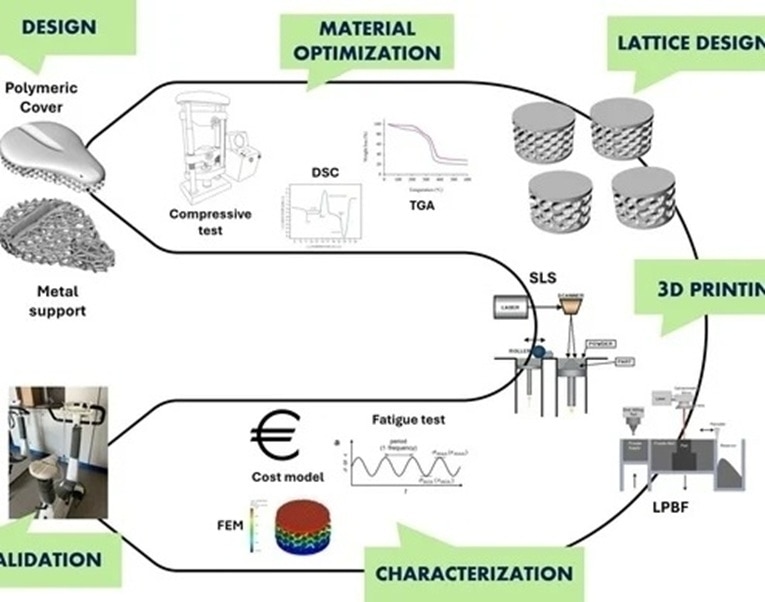

Produktionszyklus für modularen Sattel

Warum SLS für die Forschung entscheidend war
Die Studie nutzte SLS zur Herstellung komplexer „Gyroid-Gitter“-Strukturen. Dies sind poröse, schwammartige innere Muster, die es dem Sattel ermöglichen, in einigen Bereichen weich und in anderen fest zu sein. Durch den Einsatz eines SLS-Druckers in Forschungsqualität konnten sie verschiedene Zellengrößen und Wandstärken testen, um den „idealen Punkt“ für den Patientenkomfort zu finden.

Der Testprozess

Materialauswahl: Sie verwendeten thermische Analysen, um zu beweisen, dass TPU leichter zu verarbeiten ist und Energie besser absorbiert.

Haltbarkeit: Sie „quälten“ die gedruckten TPU-Abdeckungen mit 10.000 Druckzyklen, um sicherzustellen, dass sie bei längerem Gebrauch ihre Form nicht verlieren.

Computermodellierung: Sie verwendeten Finite-Elemente-Methoden (FEM)-Simulationen, um vorherzusagen, wie sich der Sattel unter dem Gewicht eines Fahrers verformen würde.

Die Entdeckung: Was fanden sie?
Die Forscher bewiesen erfolgreich, dass die modulare additive Fertigung für medizinische Geräte sowohl technisch als auch wirtschaftlich machbar ist.

Die spezifischen „Durchbruch“-Ergebnisse waren:

Die optimale Geometrie: Sie identifizierten, dass ein Gyroid-Gitter mit einer Zellengröße von 8 mm und einer Wandstärke von 0,3 mm das perfekte Gleichgewicht bot – flexibel genug für Komfort, aber stabil genug, um nicht zu brechen oder sich dauerhaft zu verformen.

Wirtschaftliche Nachhaltigkeit: Da die teure Metallbasis standardisiert und wiederverwendbar ist, muss nur die 3D-gedruckte TPU-Abdeckung für jeden Patienten individuell angepasst werden. Dies senkt die Kosten für personalisierte medizinische Ausrüstung erheblich.

Funktionaler Erfolg: Der endgültige Prototyp war nicht nur ein Laborexperiment; er wurde erfolgreich auf einem echten Fahrradergometer montiert und getestet, was seine Funktionsfähigkeit in der realen Welt beweist.

Entwicklung eines ergonomischen, additiv gefertigten modularen Sattels für den Rehabilitationsradsport
Alberto Iglesias Calcedo1,†, Chiara Bregoli2,†, Valentina Abbate1, Marta Mondellini3, Jacopo Fiocchi2, Gennaro Rollo4, Cristina De Capitani1, Marino Lavorgna1,4, Marco Sacco3 … Alfredo Ronca1,*
1 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
2 Institute of Condensed Matter Chemistry and Technologies for Energy (ICMATE), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
3 Institute of Intelligent Industrial Technologies and Systems for Advanced Manufacturing (STIIMA), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
4 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), P.le E Fermi 1, 80055 Portici, Italy
Ref.: https://www.mdpi.com/1996-1944/18/22/5242

Abstrakt
Diese Arbeit berichtet über Design, Herstellung und Validierung eines modularen ergonomischen Sattels für den Rehabilitationsradsport, der durch einen kombinierten additiven Fertigungsansatz entwickelt wurde. Der Sattel besteht aus einer metallischen Stütze, die mittels Laser-Pulverbettschmelzen (LPBF) aus Edelstahl AISI 316L hergestellt wurde, und einer ergonomischen polymeren Abdeckung, die mittels selektivem Lasersintern (SLS) unter Verwendung von thermoplastischem Polyurethan (TPU) gefertigt wurde. Eine vorläufige Materialauswahl zwischen TPU und Polypropylen (PP) wurde durchgeführt, wobei TPU aufgrund seines überlegenen elastischen Verhaltens, seiner Energieableitung und seiner günstigeren SLS-Verarbeitbarkeit ausgewählt wurde, wie durch thermische Analysen bestätigt. Eine Reihe von Gyroid-Gitterkonfigurationen mit unterschiedlichen Zellengrößen und Wandstärken wurden entworfen und mechanisch getestet. Zyklische Tests unter spannungs- und weggesteuerten Bedingungen zeigten, dass die Konfiguration mit 8 mm Zellengröße und 0,3 mm Wandstärke das beste Gleichgewicht zwischen Nachgiebigkeit und Stabilität bot, mit minimaler permanenter Verformung nach 10.000 Zyklen und stabiler Kraftreaktion unter wiederholten Verschiebungen. Finite-Elemente-Methoden (FEM)-Simulationen, parametrisiert mit experimentell ermittelten Elastizitäts- und Dichtedaten, korrelierten gut mit den mechanischen Ergebnissen und unterstützten die vergleichende Steifigkeitsbewertung. Darüber hinaus bestätigte ein Kostenmodell, das sich auf die anpassbare TPU-Komponente konzentrierte, die wirtschaftliche Tragfähigkeit des modularen Ansatzes, bei dem die metallische Basis ein wiederverwendbarer Standard bleibt. Schließlich wurde der modulare Sattel gefertigt und erfolgreich auf einem Fahrradergometer montiert, was die funktionale Machbarkeit demonstriert.
