{{{sourceTextContent.title}}}

Monotones und zyklisches Druckverhalten von selbstüberwachenden Materialien

{{{sourceTextContent.subTitle}}}

Schneewittchen2 Papier

{{{sourceTextContent.description}}}

Unsere Untersuchung der wissenschaftlichen Fortschritte, die durch den Sharebot Snowwhite2 SLS 3D-Drucker ermöglicht werden, führt uns zu einer faszinierenden Studie: "Monotone und zyklische Druckleistung von selbstüberwachenden MWCNT/PA12-Zellverbundwerkstoffen, die durch selektives Lasersintern hergestellt wurden". In diesem Beitrag gehen wir auf das Kernproblem ein, das mit dieser Forschungsarbeit gelöst werden sollte, und auf die wichtigsten Entdeckungen, die dabei gemacht wurden. Für diejenigen, die tiefer eintauchen möchten, stellen wir auch die Originalzusammenfassung und alle referenzierten Quellen zur Verfügung.

Verständnis der Studie und ihrer wichtigsten Ergebnisse
In dieser Studie wurden die mechanischen und elektrischen Eigenschaften spezieller 3D-gedruckter Strukturen untersucht, wenn sie zusammengedrückt werden. Diese Strukturen waren wie Bienenwaben geformt und wurden mit unserem Sharebot Snowwhite2 3D-Drucker hergestellt. Es wurden zwei verschiedene Materialien verwendet: reines PA12 (eine Art Kunststoff) und eine Mischung aus PA12 und Kohlenstoff-Nanoröhrchen (MWCNTs).

Hier ist, was sie gefunden haben:

Reine PA12-Strukturen waren fester und konnten mehr Energie absorbieren, insbesondere die dichteren (30 % und 40 % Vollmaterial).
Die MWCNT/PA12-Strukturen waren nicht so stark oder steif wie die reinen PA12-Strukturen, aber sie waren sehr gut im Absorbieren von Energie (bis zu 53 % Effizienz).
Besonders interessant ist, dass die MWCNT/PA12-Strukturen Dehnungen wahrnehmen konnten, d. h. ihr elektrischer Widerstand änderte sich, wenn sie verformt wurden. Sie waren sehr gut darin und wirkten wie eingebaute Sensoren.
Wenn diese MWCNT/PA12-Strukturen wiederholt gequetscht wurden, stieg ihr elektrischer Widerstand deutlich an, wenn sie beschädigt wurden. Das bedeutet, dass sie potenziell Schäden erkennen können, sobald sie entstehen.
Wichtigstes Ergebnis
Die wichtigste Entdeckung ist, dass 3D-gedruckte Wabenstrukturen aus einer Mischung aus PA12 und Kohlenstoff-Nanoröhren (MWCNTs) als selbstsensorische Materialien fungieren können. Sie sind nicht nur gut im Absorbieren von Energie, sondern haben auch die bemerkenswerte Fähigkeit, Dehnungen und Schäden zu erkennen, sobald sie auftreten. Dies eröffnet die Möglichkeit, intelligente, leichte Strukturen zu schaffen, die ihren eigenen Zustand erkennen können, was in vielen Anwendungen wie der Luft- und Raumfahrt oder der Automobilindustrie für die Echtzeitüberwachung nützlich sein könnte.

Monotones und zyklisches Druckverhalten von selbstüberwachenden zellulären MWCNT/PA12-Verbundwerkstoffen, hergestellt durch selektives Lasersintern
Muhammad Umar Azam (a), S Kumar (b), Andreas Schiffer (a) (c)
a) Abteilung für Maschinenbau und Kerntechnik, Khalifa University of Science and Technology, Abu Dhabi, 127788, Vereinigte Arabische Emirate
b) James Watt School of Engineering, Universität von Glasgow, Glasgow, G12 8QQ, UK
c) Advanced Research and Innovation Center (ARIC), Khalifa University of Science and Technology, 127788, Abu Dhabi, Vereinigte Arabische Emirate

Ref.: https://www.sciencedirect.com/science/article/pii/S2666682025000106

Zusammenfassung

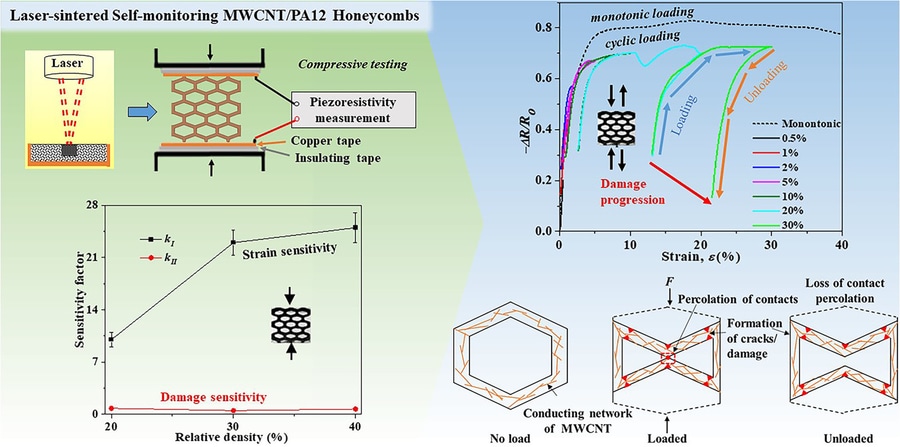

In dieser Arbeit werden die mechanischen und piezoresistiven Eigenschaften von selektiv lasergesinterten zellulären Verbundwerkstoffen unter monotoner und zyklischer Druckbelastung experimentell untersucht. Hexagonale Wabenstrukturen (HHS) mit relativen Dichten von 20 %, 30 % und 40 % wurden aus einem kugelgemahlenen Nanokompositpulver aus mehrwandigen Kohlenstoffnanoröhren (MWCNTs) und Polyamid 12 (PA12) mit 0,3 Gew.-% MWCNTs 3D-gedruckt. Die reinen PA12-HHS wiesen eine geringere Porosität und bessere mechanische Eigenschaften auf, einschließlich Kollapsfestigkeit, Elastizitätsmodul und Energieabsorption, insbesondere bei höheren relativen Dichten (30 % und 40 %). Insbesondere erreichte die spezifische Energieabsorption für die PA12-HHS 24 J g-¹ unter Kompression außerhalb der Ebene bei 40 % relativer Dichte. Im Vergleich zu reinem PA12 wiesen die MWCNT/PA12-HHS eine geringere Festigkeit und einen geringeren Modul auf, zeigten aber eine ausgezeichnete Energieabsorptionsleistung von bis zu 53 %. Darüber hinaus wiesen die MWCNT/PA12-HS eine außergewöhnliche Dehnungsempfindlichkeit im elastischen Bereich mit Dehnungsfaktoren von bis zu 25 auf. Zyklische Tests zeigten, dass die Null-Last-Widerstandsfähigkeit mit fortschreitender Schädigung während der Zusammenbruchsphase deutlich zunahm, was ihr Potenzial für die Anwendung in intelligenten, leichten Strukturen mit integrierten Dehnungs- und Schadenserkennungsfunktionen unterstreicht.
