Industrielle Mensch-Maschine-Schnittstellen und Bedienpulte
{{{sourceTextContent.subTitle}}}
Industrielle Mensch-Maschine-Schnittstellen und Bedienpulte
{{{sourceTextContent.description}}}
In modernen Fabriken sind industrielle Mensch-Maschine-Schnittstellen (HMIs) und Bedienfelder weit mehr als einfache Geräte zur Anzeige von Informationen oder zur Eingabe von Daten. Sie sind strategische Kernkomponenten zur Gewährleistung der Zuverlässigkeit von Produktionsanlagen, zur Verbesserung der Gesamtanlageneffektivität (OEE) und zur Verringerung des Risikos menschlicher Fehler.
Die Bedeutung industrieller HMIs ergibt sich aus ihrer Langlebigkeit in Industriequalität, ihrem optimierten Human Factors Engineering und ihrer Rolle als wichtige Informationsdrehscheibe in der industriellen Automatisierung und den Strategien der Digitalisierung (Industrie 4.0).
Dieser Bericht bietet eine eingehende Analyse des zentralen Werts von HMIs bei der Sicherstellung der Betriebskontinuität, der Verbesserung der Effizienz und als Grundlage für die zukünftige Fabrikarchitektur. Führungskräfte in Fabriken, die eine Modernisierung und betriebliche Exzellenz anstreben, sollten bei der Bewertung von HMIs eine strategische Sicht auf die Gesamtbetriebskosten (TCO) zugrunde legen. Sie sollten integrierten Plattformen mit hoher Lebensdauer, vereinfachter Navigation und leistungsstarken Echtzeit-Diagnosefunktionen den Vorzug geben.
I. Kritische Funktionen und strategische Positionierung von industriellen HMIs
1. Die Rolle der HMI im Produktionsregelkreis
Moderne industrielle HMIs, insbesondere industrielle Touchscreen-Displays, nehmen eine zentrale und integrierte Position in Fabrikautomatisierungssystemen ein. Ihr wesentlicher Vorteil ist die Fähigkeit, sowohl als Eingabe- als auch als Ausgabegerät zu fungieren. Dies ersetzt die traditionellen separaten Displays, Tastaturen und Mäuse und bietet eine rationalisierte und leistungsstarke Betriebsschnittstelle.
Diese Integration spart nicht nur wertvollen Platz am Arbeitsplatz, sondern verbessert auch den Bedienkomfort und die Geschwindigkeit. Mit zunehmender industrieller Automatisierung sind HMIs wichtige Werkzeuge für die Quantifizierung, Verfolgung und Regulierung komplexer industrieller Prozesse. Sie geben dem Bediener eine intuitive Kontrolle über komplexe Systeme und ermöglichen den Einsatz neuer Technologien. Ziel ist es, die Produktionseffizienz und Produktivität erheblich zu steigern. Die Multitasking-Fähigkeit von HMIs hat die industrielle Datenverarbeitung erheblich verändert, ähnlich wie benutzerfreundliche Schnittstellen die Prozesse in anderen Bereichen beschleunigen.
2. Informationsschnittstelle vom Bediener zum Entscheidungsträger
Die von HMIs bereitgestellten Echtzeitinformationen sind entscheidend für die Verbesserung der Agilität und Flexibilität von Fabriken. Durch die sofortige Rückmeldung von Anlagenstatus und Produktionsdaten können Betriebsteams schnell auf veränderte Marktanforderungen reagieren oder Produktionspläne auf der Grundlage von Live-Daten anpassen. Auf diese Weise können Fabriken anpassungsfähige Steuerungsstrategien und fortschrittliche Prozesssteuerungsmodelle einsetzen und den Wert der Anlagen maximieren.
Darüber hinaus haben HMIs einen großen Einfluss auf die Verringerung des Projektrisikos und der Betriebskosten, da sie eine universelle Plattform auf Werksebene und vereinfachte Betriebswerkzeuge bieten. Eine standardisierte HMI-Plattform verbessert den Wissenstransfer, reduziert den Zeit- und Ressourcenaufwand für Bedienerschulungen und trägt dazu bei, den Ersatzteilbestand zu verringern und damit die Gesamtkosten zu kontrollieren.
Die Automatisierungssysteme werden immer komplexer. Die Bediener müssen sie über eine zentralisierte Schnittstelle verwalten. Wenn die Mensch-Maschine-Schnittstelle (HMI) mangelhaft konstruiert oder unzuverlässig ist, wird sie sofort zu einem Engpass für die Leistung und Zuverlässigkeit des gesamten Automatisierungssystems. Die strategische Position der HMI wird dadurch aufgewertet. Sie ist nicht mehr nur eine einfache periphere Schnittstelle, sondern ein zentraler Kontrollpunkt, der die tatsächliche Leistungsfähigkeit teurer und komplexer Automatisierungsgeräte direkt bestimmt.
II. Human Factors Engineering: Fehlerreduzierung und Erhöhung der Sicherheit
1. Analyse von Systemfehlern mit hohem Risiko, die durch schlechtes HMI-Design verursacht werden
Bei der Analyse komplexer Systemausfälle bleibt menschliches Versagen der komplexeste und am schwierigsten zu verstehende Faktor. Die Forschung zeigt, dass menschliches Versagen 60 % bis 80 % der Ausfälle komplexer Systeme verursacht und bei einfacheren Systemen bis zu 96 % betragen kann. Große Unfälle in der Vergangenheit machen deutlich, wie wichtig es ist, die Mechanismen, die zu Katastrophen führen, und die Auswirkungen menschlichen Handelns bei der Entwicklung komplexer Mensch-Maschine-Systeme zu verstehen.
Viele Faktoren beeinflussen die Zuverlässigkeit des Bedieners. Kognitive Fehler, die Systemkomplexität, die Arbeitsbelastung und die Qualität der Mensch-Maschine-Schnittstelle (HMI) selbst haben alle einen erheblichen Einfluss. Die Qualität des HMI-Designs bestimmt daher direkt die Fähigkeit des Bedieners, unter Druck oder unter anormalen Bedingungen richtige Entscheidungen zu treffen, was sich wiederum auf die Sicherheit des gesamten Produktionssystems auswirkt.
2. Grundprinzipien der industriellen Schnittstellengestaltung
Um die Wahrscheinlichkeit menschlicher Fehler zu minimieren, muss die Gestaltung industrieller Mensch-Maschine-Schnittstellen streng nach den Prinzipien der Human Factors Engineering erfolgen:
Intuitivität und geringe kognitive Belastung: Eine hervorragende Benutzeroberfläche muss in hohem Maße intuitiv sein. Das bedeutet, dass sich alle Informationen und Bedienelemente dort befinden sollten, wo der Benutzer sie erwartet, und dass vertraute Muster und eine klare visuelle Struktur verwendet werden. In industriellen Umgebungen trägt die Verwendung standardisierter Grafiken und intuitiver Layouts zur Vermeidung unnötiger Interpretationen dazu bei, die kognitive Belastung des Bedieners zu verringern. Dies ist eine Grundvoraussetzung für die Verbesserung der Betriebssicherheit.
Benutzerkontrolle und Ausnahmemanagement: Die Mensch-Maschine-Schnittstelle muss so gestaltet sein, dass sich die Benutzer wohl fühlen und ein Gefühl der Kontrolle über den Betriebsprozess bekommen. Die Bediener benötigen einfache Navigationsfunktionen, um verschiedene Ausnahmesituationen effizient zu bewältigen. Die Möglichkeit, Aktionen rückgängig zu machen oder "Brotkrümelpfade" zu verwenden, verringert beispielsweise die negativen Folgen von Fehlern.
Feedback und Fehlerbegrenzung: Der Schlüssel ist die Kommunikation zwischen dem System und dem Bediener. Die Mensch-Maschine-Schnittstelle muss ein sofortiges und klares Feedback geben und den Benutzer darüber informieren, dass eine Aktion im Gange ist. Noch wichtiger ist, dass die Mensch-Maschine-Schnittstelle im Falle eines Systemfehlers oder eines fehlerhaften Vorgangs sofortige, informative und konstruktive Fehlermeldungen oder Rückmeldungen liefert. Auf diese Weise wird der Benutzer zur nächsten Korrekturmaßnahme angeleitet, wodurch Frustration und Verwirrung beim Bediener minimiert werden.
Da risikoreiche Systemausfälle hauptsächlich auf menschliches Versagen zurückzuführen sind und diese Fehler in direktem Zusammenhang mit der hohen kognitiven Belastung und der Systemkomplexität stehen, kann eine gut konzipierte HMI mit intuitiven Grafiken und klaren Rückmeldungen die Arbeitsbelastung des Bedieners effektiv reduzieren und die Betriebssicherheit verbessern. Ein gutes HMI-Design ist daher nicht nur ein Effizienzinstrument. Sie ist ein wesentlicher Bestandteil der "Defense-in-Depth"-Strategie des Fabriksicherheitssystems und schützt die Produktionsanlagen wirksam vor Betriebsfehlern.
III. Die Notwendigkeit von Hardware in Industriequalität: Verlässlichkeit und Anpassungsfähigkeit
1. Harte industrielle Herausforderungen und Anforderungen an die Langlebigkeit

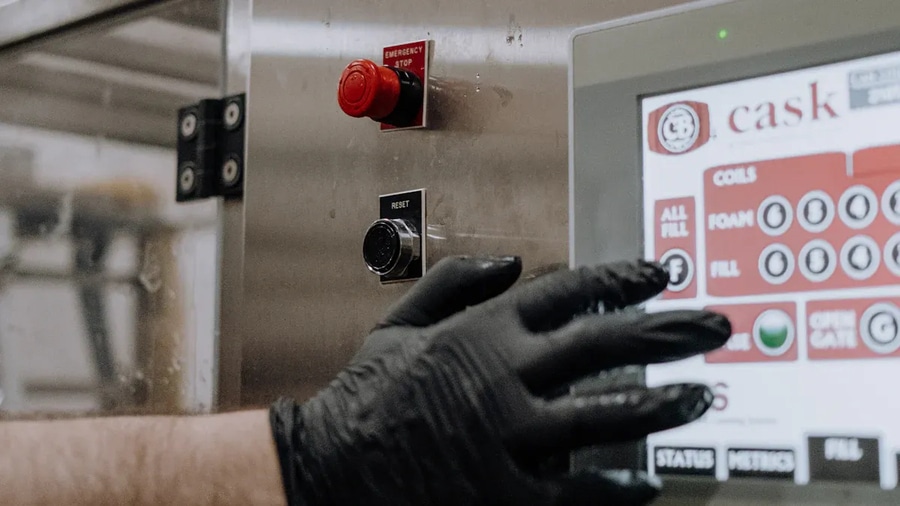

Im Gegensatz zu Consumer-Displays für Privathaushalte und Büros müssen industrielle HMIs den Anforderungen rauer Industrieumgebungen gerecht werden. In Fabrikhallen herrschen oft extreme Temperaturen, hohe Luftfeuchtigkeit, Vibrationen und Stöße. Industrielle Touchscreens benötigen ein robustes Design, um starken Stößen und Vibrationen standhalten zu können.
Außerdem müssen industrielle HMIs eine hohe Resistenz gegen Verunreinigungen aufweisen. Sie sind so konstruiert, dass sie den in der Industrie üblichen Verschmutzungen wie Schmutz, Öl, Fett sowie verschütteten Flüssigkeiten und Lebensmitteln standhalten. Dies wird durch die Verwendung eines robusten, versiegelten Glasgehäuses erreicht, das die empfindlichen internen mechanischen Schichten schützt. Dieser Fokus auf Langlebigkeit gewährleistet eine zuverlässige Informationsübertragung und hält den Systembetrieb auch unter rauen oder potenziell gefährlichen Bedingungen aufrecht. Dies ist entscheidend für den Erfolg kritischer Aufgaben.
IV. Vergleich und Auswahl industrieller Touchscreen-Technologien
Die steigenden Anforderungen an die industrielle Automatisierung haben die Einführung der Touchscreen-Technologie vorangetrieben, die herkömmliche Tastaturen und Zeigegeräte ablöst, die in rauen Umgebungen weniger zuverlässig sind. Verschiedene Touchscreen-Technologien haben unterschiedliche Stärken und Schwächen für industrielle Anwendungen:
Die projiziert-kapazitive (PCAP) Technologie ist die bevorzugte Wahl für moderne industrielle HMIs. Bei dieser Technologie werden in der Regel IC-Chips und transparente Elektrodenfolien in eine Glasplatte eingebettet, die eine hervorragende Bildschärfe und eine hohe Beständigkeit gegen Oberflächenverunreinigungen bieten. Zu ihren Hauptmerkmalen gehören hohe Empfindlichkeit und Multitouch-Funktionalität. Die PCAP-Technologie überwindet die Beschränkung herkömmlicher kapazitiver Bildschirme, die sich nicht mit Handschuhen bedienen lassen. Dank der hohen Empfindlichkeit können die Bediener auch mit Handschuhen in nassen oder schmutzigen Umgebungen arbeiten.
Die oberflächenkapazitive Technologie kann nicht mit Handschuhen bedient werden und erfordert einen speziellen Stift. Sie zeichnet sich durch gute Haltbarkeit und hohe Bildschärfe aus, unterstützt aber kein Multitouch.
Die resistive Technologie unterstützt die Verwendung mit Handschuhen (Aktivierung durch Druck), ist aber wenig kratzfest. Sie ist staub-, wasser- und fettbeständig, hat aber eine schlechte Sichtbarkeit bei Sonnenlicht und unterstützt kein Multi-Touch.
Die Surface Acoustic Wave (SAW)-Technologie arbeitet nicht mit harten Gegenständen und hat die höchste Widerstandsfähigkeit gegen Beschädigungen. Sie erfordert jedoch eine saubere Oberfläche und ist empfindlich gegenüber Wasser. Sie bietet eine hohe Bildschärfe, aber kein Multi-Touch.
Die Infrarot (IR)-Technologie unterstützt die Bedienung mit Handschuhen und ist unempfindlich gegenüber Oberflächenberührungen. Sie ist jedoch anfällig für Fett und Staub. Sie bietet die beste Bildqualität, unterstützt aber kein Multi-Touch.
Obwohl die Anschaffungskosten für Industrie-Displays in der Regel höher sind als die von Produkten für den Endverbraucher, sind sie speziell für eine hohe Haltbarkeit und Widerstandsfähigkeit gegen Stöße und Verschmutzung ausgelegt. Dadurch wird der Bedarf an häufigem Austausch und Reparaturen aufgrund von Umweltfaktoren reduziert. Durch diese langfristige Haltbarkeit und Zuverlässigkeit bei kritischen Aufgaben werden kostspielige katastrophale Ausfallzeiten vermieden. Daher weisen industrielle HMIs langfristig eine höhere Kosteneffizienz auf, da sie die Gesamtbetriebskosten senken.
V. Betriebliche Vorteile und Rechtfertigung der Investitionsrendite
1. Kosteneinsparungen durch verbesserte Effizienz
Die industrielle Touchscreen-Technologie verbessert die Produktivität des Bedienpersonals erheblich, da sie benutzerfreundliche Technologie und intuitive Schnittstellen bietet. Die Mitarbeiter können selbst unter schwierigen Bedingungen schneller und genauer Ergebnisse liefern. Das integrierte und stromlinienförmige Design der HMIs spart wertvollen Konsolenplatz und sorgt für aufgeräumte Arbeitsplätze. Dank der robusten Glasscheiben und der offenen Rahmenkonstruktion sind diese Geräte leicht zu reinigen und zu warten und eignen sich daher ideal für raue Industrieumgebungen, die einen häufigen Betrieb erfordern.
2. Auswirkungen der Systemmodernisierung auf Wartung und Diagnose
HMI-Upgrades sind oft ein wichtiger Bestandteil von Modernisierungsprojekten für Fabriksteuerungssysteme. Ein Hersteller von Molkereiprodukten sah sich beispielsweise mit der ständigen Gefahr von Ausfallzeiten aufgrund veralteter RSView32-Visualisierungssoftware und veralteter SPSen konfrontiert. Das Unternehmen führte ein umfassendes Automatisierungs-Upgrade durch. Durch die Umstellung auf eine moderne Plattform konnte der Betrieb wieder zuverlässig arbeiten.
Die moderne Plattform verbesserte die Wartungsverfahren und die Effizienz der Fehlersuche erheblich. Die neue integrierte Engineering-Umgebung und die Plattform unterstützen erweiterte Diagnose- und Echtzeit-Überwachungsfunktionen. Dies vereinfacht die Wartungsprozesse erheblich und verkürzt die mittlere Reparaturzeit (MTTR). Darüber hinaus schützt die Verwendung einer universellen Plattform auf Werksebene und fortschrittlicher Sicherheitsfunktionen die Automatisierungsinvestitionen und das geistige Eigentum der Anlage. Außerdem werden unbefugte Systemänderungen verhindert, so dass der zukünftige Betrieb gesichert ist.
Aus strategischer Sicht ist die HMI-Modernisierung eine wirksame Absicherung gegen das "Legacy Technology Risk" Viele Fabriken verlassen sich immer noch auf veraltete Systeme ohne Herstellersupport, was zu knappen Ersatzteilen und einer gefährdeten Produktion führt. Die Aufrüstung der HMI- und Visualisierungssoftware ist oft der erste Schritt einer umfassenden Modernisierungsinitiative. Die Rentabilität der Investition ergibt sich nicht nur aus kleinen Effizienzsteigerungen, sondern vor allem aus der Beseitigung des Risikos katastrophaler Ausfallzeiten aufgrund von veralteter Technologie.
VI. Der indirekte Beitrag der HMI zur Gesamteffektivität der Ausrüstung
HMIs verbessern indirekt, aber wirkungsvoll die OEE einer Fabrik, indem sie mehrere wichtige betriebliche Dimensionen unterstützen.
Im Bereich der Sicherheit tragen HMIs dazu bei, die Fehlerquote im Betrieb zu senken, katastrophale Folgen zu vermeiden, die Produktionsanlagen zu schützen und die Strategie der "Defense-in-Depth" zu verwirklichen. Dies ist besonders wichtig, wenn man bedenkt, dass menschliches Versagen eine wichtige Rolle bei Systemausfällen spielt.
Die Zuverlässigkeit und Langlebigkeit industrietauglicher Hardware reduziert umweltbedingte Ausfallzeiten und gewährleistet eine lange Lebensdauer. Industrielle Komponenten können extremen Temperaturen, Vibrationen, Öl und Stößen standhalten.
Im Hinblick auf die Wartungsfreundlichkeit verkürzen erweiterte Diagnose- und Echtzeitüberwachungsfunktionen die MTTR und verbessern die Effizienz der Fehlersuche. Moderne Plattformen bieten erweiterte Diagnose- und Echtzeitüberwachungsfunktionen.
Effizienz/Produktivität: Vereinfachte Eingabe und Prozessintegration beschleunigen die Arbeitsabläufe und verbessern die Genauigkeit und Geschwindigkeit der Ergebnislieferung. Erreicht wird dies durch integrierte Eingabe-/Ausgabegeräte und benutzerfreundliche Technologien, die einen Hochgeschwindigkeitsbetrieb ermöglichen.
VII. Zukünftige Trends bei industriellen HMIs: Konnektivität und verbessertes Erlebnis
1. Verteilte HMI-Architektur in der Industrie 4.0
Im Kontext von Industrie 4.0 erfährt die HMI-Architektur einen grundlegenden Wandel. Traditionelle zentralisierte Bedienfelder entwickeln sich zu verteilten, stärker auf den Menschen ausgerichteten Systemen. Das Herzstück dieser neuen Architektur ist die Unterstützung von drahtloser Konnektivität und tragbaren Geräten. So kann jeder Mitarbeiter in der Fabrik über eine eigene HMI verfügen, die drahtlos mit den verschiedenen Anlagen verbunden ist, die er steuert. Dieses verteilte Steuerungsmodell verbessert die betriebliche Reaktionsgeschwindigkeit und Flexibilität erheblich.
2. Mobile HMIs und Fernüberwachung
Die Zusammenarbeit zwischen Mensch und Roboter, unterstützt durch tragbare Geräte, ist ein Markenzeichen der neuen Ära. Mobile HMIs geben den Bedienern mehr Freiheit innerhalb der Fabrik, da sie die Möglichkeit haben, Echtzeit-Überwachung und -Operationen am tatsächlichen Standort der Anlagen und Prozesse durchzuführen. Darüber hinaus können mobile HMIs für spezifische industrielle Anwendungen angepasst und auf verschiedene Situationen eingestellt werden, was den Bedienkomfort und die Leistungsfähigkeit weiter erhöht.
3. Anwendung von Augmented Reality im industriellen Betrieb
Die Augmented-Reality-Technologie hat ein transformatives Potenzial im Bereich der industriellen HMI. AR ermöglicht es Ingenieuren und Technikern, über visuelle Overlays in Echtzeit auf Datenanalysen und den Systemstatus zuzugreifen, während sie vor Ort sind. Das bedeutet, dass das Personal komplexe Installationen, Betriebsabläufe, Fehlerbehebungen oder mechanische Systemreparaturen durchführen kann, ohne lange Reisen auf sich nehmen zu müssen. Die Anwendung der AR-Technologie reduziert die wartungsbezogenen Kosten, den Zeitaufwand und die Kosten für den Produktlebenszyklus erheblich. Es ist zu erwarten, dass in Zukunft noch fortschrittlichere AR-Technologien auf den Markt kommen werden.
Künftige HMIs wandeln sich von reinen "Kontrollinstrumenten" zu "Leitsystemen" und demokratisieren das Wissen. Herkömmliche HMIs erforderten ein hohes Maß an betrieblicher Ausbildung und Erfahrung, was es schwierig machte, das Wissen von Fachkräften schnell zu vermitteln. Mobile HMIs und AR-Technologie bieten weniger erfahrenen Technikern vor Ort durch Echtzeitdaten und visuelle Überlagerungen eine Anleitung auf Expertenebene". Dieser Entwicklungstrend "bettet" das betriebliche Wissen effektiv in die Schnittstelle ein, verringert die Abhängigkeit von hochspezialisiertem Personal und verbessert die Schulungseffizienz und die betriebliche Genauigkeit neuer Mitarbeiter erheblich.
VIII. Schlussfolgerung und Umsetzungsempfehlungen
Die Bedeutung industrieller Mensch-Maschine-Schnittstellen und Bedienfelder für den Betrieb von Fabrikmaschinen zeigt sich in ihrem dreifachen strategischen Wert: Erstens als Beschleuniger der betrieblichen Effizienz, die durch integrierte Eingabe-/Ausgabefunktionen und benutzerfreundliches Design schnelle und leistungsstarke Prozesse ermöglichen. Zweitens als Hüter der Systemsicherheit, indem sie menschliches Versagen durch strenge Human Factors Engineering-Prinzipien reduzieren und Hochrisikosysteme schützen. Drittens legt sie als Kerntechnologie für die Industrie 4.0-Strategie die Grundlage für künftige Fabrikabläufe, indem sie verteilte Steuerung, mobile Konnektivität und Augmented-Reality-Anwendungen unterstützt.
Um den Wert von HMIs voll auszuschöpfen, wird empfohlen, dass das Fabrikmanagement und die Ingenieurteams die folgenden Implementierungsstrategien in Betracht ziehen:
Bei der Bewertung der Hardwarepriorität sollten die Investitionen auf HMIs konzentriert werden, die kontinuierlich unter extremen Umgebungsbedingungen arbeiten müssen, um die Zuverlässigkeit und lange Lebensdauer zu maximieren.
Bei der Auswahl der Technologie sollten Sie angesichts der Anforderungen an die Bedienung mit Handschuhen und die Langlebigkeit in industriellen Umgebungen der projiziert-kapazitiven Touchscreen-Technologie mit ihrer hohen Empfindlichkeit, der Multi-Touch-Unterstützung und der hohen Resistenz gegen Verunreinigungen den Vorzug geben.
Bei der Human Factors Design Strategy sollten Sie Designprinzipien auf der Grundlage von Human Factors Engineering anwenden. Sorgen Sie für intuitive Schnittstellen, geben Sie klare Rückmeldungen und implementieren Sie robuste Mechanismen für die Fehlerbehandlung. Dadurch wird die Wahrscheinlichkeit menschlicher Fehler minimiert und die Mensch-Maschine-Schnittstelle als ein Instrument zur Verringerung des Betriebsrisikos betrachtet.
Planen und implementieren Sie bei der zukunftsorientierten Architekturplanung HMI-Plattformen, die drahtlose Konnektivität, mobilen Betrieb und AR-Anwendungen unterstützen. Damit schaffen Sie eine solide Grundlage für die verteilte Steuerung und Fernwartung der flexibleren, effizienteren und wissensbasierten Industrie 4.0-Ära.
Wir hoffen, dass Sie diese Touchscreen- oder Panel-PC-Grundlagen informativ fanden. Goldenmargins bietet eine große Auswahl an industriellen Touchscreen-Monitoren und Touch-Panel-PCs in verschiedenen Größen und Konfigurationen an, darunter Touchscreens für den medizinischen Bereich, sonnenlichttaugliche Touchscreens, Open-Frame-Touchscreens und wasserdichte Touchscreens sowie andere einzigartige Touchscreen- oder Panel-PC-Designs. Weitere Informationen zu unseren Dienstleistungen finden Sie hier oder rufen Sie uns an unter +86 755 23191996 oder [email protected].
