Designüberlegungen für das Kunststoffspritzgießen

{{{sourceTextContent.subTitle}}}

Vertrauenswürdiger Partner für Kunststoffformen

{{{sourceTextContent.description}}}

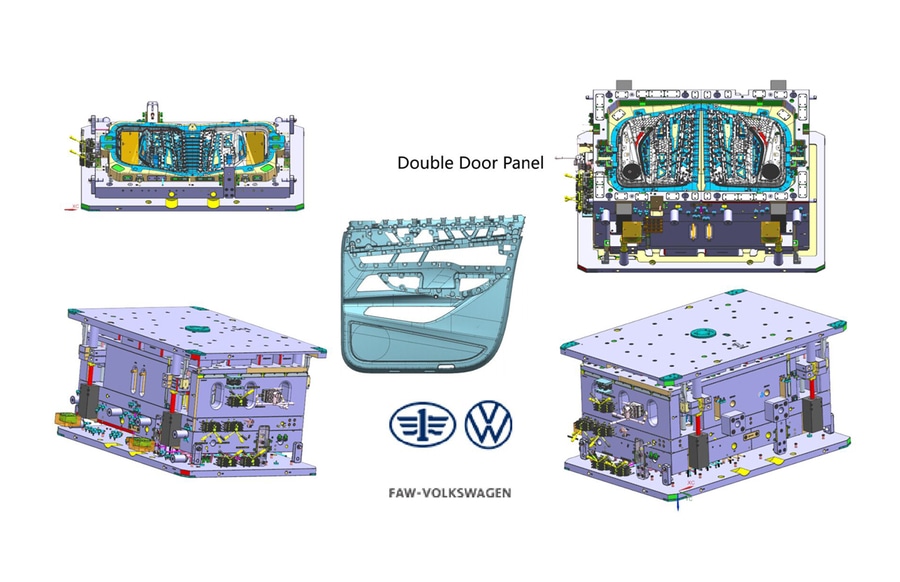

Das Kunststoffspritzgießen ist ein Fertigungsverfahren, das häufig für die Herstellung von Teilen in großen Mengen und mit hoher Präzision eingesetzt wird. Der Erfolg dieses Verfahrens hängt vor allem von durchdachten Designüberlegungen ab, die sowohl die Qualität des Endprodukts als auch die Effizienz des Herstellungsprozesses beeinflussen. Im Folgenden sind einige wichtige Designfaktoren aufgeführt, die berücksichtigt werden sollten:

1. Teilegeometrie und Wanddicke

Die Konstruktion von Teilen mit gleichmäßiger Wandstärke ist entscheidend. Schwankungen in der Dicke können zu Problemen wie Verzug, Einfallstellen oder anderen Defekten aufgrund ungleichmäßiger Kühlzeiten führen. Dünnere Wandstärken sind bei kleinen Teilen eher machbar als bei großen. Der begrenzende Faktor für dünne Wandstärken ist die Tendenz des Kunststoffs in dünnen Wänden, abzukühlen und zu erstarren, bevor die Form gefüllt ist. Außerdem sollten die Wände möglichst gleichmäßig dick sein, um Verzug durch ungleichmäßige Schrumpfung zu vermeiden. Wenn Änderungen der Wanddicke unvermeidlich sind, sollte der Übergang allmählich und nicht abrupt erfolgen.

2. Entformungsschrägen

Die Einbeziehung von Entformungswinkeln in die Konstruktion erleichtert das leichte Auswerfen des Formteils aus der Form. Ohne ausreichende Entformungsschrägen können die Teile beim Auswerfen eine höhere Reibung erfahren, was zu Defekten oder Schäden führen kann. Entformungsschrägen sollten an den Innen- und Außenwänden des Teils entlang der Ziehrichtung verwendet werden. Der minimal zulässige Entformungswinkel ist schwieriger zu bestimmen, aber in den meisten Fällen ist 1 Grad pro Seite ausreichend; 2 bis 5 Grad pro Seite sind jedoch vorzuziehen. Sogar ein kleiner Entlastungswinkel, z. B. 0,25 Grad, ist besser als gar kein Winkel.

3. Radius und Filets

Scharfe Ecken in einer Konstruktion können zu Spannungskonzentrationen führen, die Materialversagen oder Defekte verursachen können. Durch großzügige Radien und Verrundungen an den Ecken wird die Spannung gleichmäßiger verteilt und die strukturelle Integrität des Teils verbessert. Es wird empfohlen, dass der Innenradius mindestens das Doppelte der Dicke beträgt. An Ecken wird ein Innenradius von 0,5 mal der Materialstärke und ein Außenradius von 1,5 mal der Materialstärke empfohlen. Ein größerer Radius sollte verwendet werden, wenn die Konstruktion des Teils dies zulässt.

4. Hinterschneidungen

Hinterschneidungen sind Merkmale, die die einfache Entnahme eines Teils aus der Form verhindern und den Formgebungsprozess erschweren können. Sie können zusätzliche Mechanismen in der Form erfordern, wie z. B. Schieber oder Heber, was die Komplexität und die Kosten der Formherstellung erhöht. Daher sollten Hinterschneidungen nach Möglichkeit vermieden werden. Wenn sie unvermeidlich sind, sollte ihre Gestaltung sorgfältig geplant werden, um ein effizientes Formen und Auswerfen zu ermöglichen.

5. Anschnittgestaltung

Der Anschnitt ist der Eintrittspunkt, durch den geschmolzener Kunststoff in den Formhohlraum gelangt. Sein Design hat einen erheblichen Einfluss auf das Füllmuster, die Teilequalität und die einfache Verarbeitung nach dem Spritzgießen. Die Größe des Anschnitts sollte ausgewogen sein, um eine ausreichende Füllung ohne übermäßigen Druck oder Materialverlust zu gewährleisten. Zu den gebräuchlichen Anschnitttypen gehören Rand-, Nadel- und Unterwasseranschnitte, die jeweils für unterschiedliche Teilegeometrien und Anwendungen geeignet sind.

6. Design des Kühlsystems

Eine effiziente Kühlung ist entscheidend für die Reduzierung der Zykluszeiten und die Gewährleistung einer gleichmäßigen Teilequalität. Die Gestaltung der Form mit konformen Kühlkanälen - Kühlkanäle, die der Form der Form folgen - kann die Kühleffizienz erheblich verbessern. Dieser Ansatz führt zu schnelleren Kühlraten, kürzeren Zykluszeiten und einer verbesserten Teilequalität.

7. Auswerfersystem

Das Auswerfersystem ist für die Entnahme des Formteils aus dem Formhohlraum nach dem Abkühlen verantwortlich. Zu den üblichen Auswerfmethoden gehören Auswerferstifte, Hülsen und Schaufeln. Die Wahl des Auswerfersystems hängt von der Geometrie und dem Material des Teils ab. Die richtige Konstruktion stellt sicher, dass das Teil reibungslos und ohne Beschädigung ausgeworfen wird und dass der Auswerfmechanismus keine Spuren auf der Oberfläche des Teils hinterlässt.

8. Auswahl des Materials

Die Wahl des geeigneten Werkstoffs ist für die Leistung und Herstellbarkeit des Teils von grundlegender Bedeutung. Faktoren wie mechanische Eigenschaften, thermische Stabilität, chemische Beständigkeit und Kosten sollten berücksichtigt werden. Darüber hinaus beeinflussen die Fließeigenschaften des Materials die Leichtigkeit, mit der es den Formhohlraum füllt, und wirken sich auf die Konstruktion des Anschnittsystems und den gesamten Gießprozess aus.

9. Toleranzen und Passungen

Beim Spritzgießen kann zwar eine hohe Präzision erreicht werden, aber die Vorgabe enger Toleranzen kann die Herstellungskosten und die Komplexität erhöhen. Konstrukteure sollten die funktionalen Anforderungen des Teils bewerten, um akzeptable Toleranzwerte zu bestimmen und dabei die Leistungsanforderungen mit der Kosteneffizienz in Einklang zu bringen.

10. Design für Herstellbarkeit (DFM)

Die Integration von DFM-Prinzipien beinhaltet die Konstruktion von Teilen unter Berücksichtigung der Möglichkeiten und Grenzen des Spritzgießprozesses. Dieser Ansatz beinhaltet die Vereinfachung der Teilegeometrie, die Minimierung der Anzahl der Teile und die Konstruktion für eine einfache Montage. Die Zusammenarbeit mit Werkzeugkonstrukteuren und -herstellern während der Konstruktionsphase hilft dabei, potenzielle Fertigungsprobleme zu erkennen und die Konstruktion für eine effiziente Produktion zu optimieren.

Fazit

Die Konstruktion von Kunststoffteilen für das Spritzgießen erfordert ein umfassendes Verständnis sowohl der Materialeigenschaften als auch der Herstellungsprozesse. Durch die Berücksichtigung von Faktoren wie Teilegeometrie, Wandstärke, Entformungswinkel und Kühlsystemdesign können Konstrukteure Teile entwerfen, die nicht nur funktional und ästhetisch ansprechend, sondern auch kosteneffizient und herstellbar sind. Eine frühzeitige Zusammenarbeit mit erfahrenen Werkzeugkonstrukteuren und -herstellern kann die Machbarkeit des Entwurfs weiter verbessern und zu erfolgreichen Spritzgussergebnissen führen.
