Planetengetriebemotor vs. Stirnradgetriebemotor: Der Unterschied wird erklärt

{{{sourceTextContent.subTitle}}}

Planetengetriebemotor vs. Stirnradgetriebemotor: Der Unterschied wird erklärt

{{{sourceTextContent.description}}}

Getriebemotoren sind in vielen industriellen und mechanischen Systemen von entscheidender Bedeutung, da sie durch integrierte Getriebesysteme eine präzise Steuerung von Drehmoment und Geschwindigkeit ermöglichen. Unter den zahlreichen Typen sind zwei der am häufigsten verwendeten Typen Planetengetriebemotoren und Stirnradgetriebemotoren.

In diesem Artikel vergleicht Power Motor diese beiden Technologien eingehend, um Ingenieuren, Konstrukteuren und Entscheidungsträgern zu helfen, die Unterschiede zu verstehen und zu entscheiden, welche ihren Anforderungen am besten entspricht.

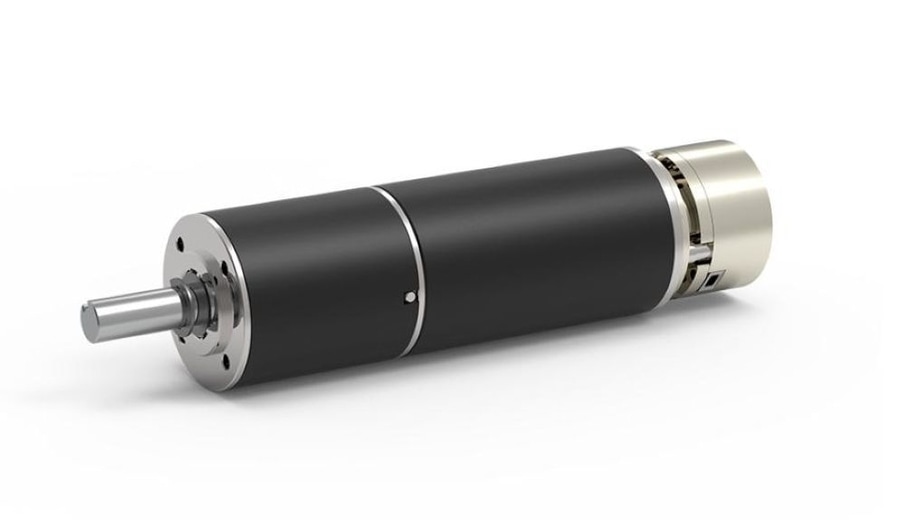

Was ist ein Planetengetriebemotor?

Ein Planetengetriebemotor - auch bekannt als Planetengetriebemotor - ist ein kompaktes und effizientes Getriebemotorsystem, das aus drei Hauptkomponenten besteht: einem zentralen Sonnenrad, mehreren Planetenrädern (Satelliten), die es umgeben, und einem festen äußeren Ringrad. Die Planetenräder (Satelliten) drehen sich um das Sonnenrad und greifen gleichzeitig in das Hohlrad ein, wodurch die Last auf mehrere Kontaktpunkte verteilt wird.

1. Vorteile von Planetengetriebemotoren:

l Hoher Übertragungswirkungsgrad: Planetengetriebemotoren übertragen die Eingangsleistung effizient auf den Ausgang und erreichen oft höhere Übertragungswirkungsgrade als allgemeine Motoren.

l Kompakte und platzsparende Bauweise: Die koaxiale Anordnung und die Lastverteilung ermöglichen eine hohe Drehmomentabgabe bei geringerem Platzbedarf, wodurch Größe und Gewicht der Geräte reduziert werden.

l Hohe Drehmomentdichte: Mehrere Planetengetriebe teilen sich die Last und ermöglichen so eine größere Drehmomentkapazität bei gleichem Volumen, wodurch sie sich für Anwendungen eignen, die ein hohes Drehmoment bei niedrigen Drehzahlen erfordern.

l Hohe Präzision und Stabilität: Die gleichmäßige Kraftverteilung zwischen den Zahnrädern führt zu geringerem Spiel, hoher Rotationsgenauigkeit, geringen Vibrationen und Geräuschen, was in der Robotik und bei Präzisionsmaschinen von entscheidender Bedeutung ist.

2. Beschränkungen von Planetengetriebemotoren:

l Komplexität und Kosten: Die Komplexität der Konstruktion und Herstellung von Planetengetriebemotoren kann im Vergleich zu einfacheren Getriebesystemen zu höheren Anschaffungskosten führen.

l Erhöhte Wärmeentwicklung: Das hohe Drehmoment und die kompakte Bauweise können zu einem Wärmestau führen, der bei einigen Anwendungen ein sorgfältiges Wärmemanagement erfordert.

3. Häufige Anwendungen von Planetengetriebemotoren:

Aufgrund des hohen Drehmoments, der kompakten Größe und des ausgezeichneten Wirkungsgrads werden Planetengetriebemotoren häufig in der Robotik, der industriellen Automatisierung, in medizinischen Geräten, in Automobilsystemen und in der Unterhaltungselektronik eingesetzt und bieten einen präzisen, zuverlässigen und leisen Betrieb für verschiedene anspruchsvolle Anwendungen.

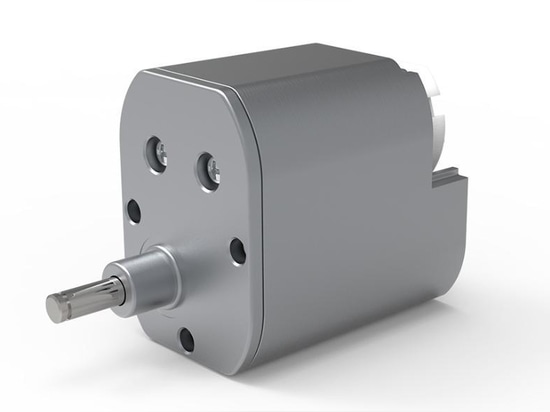

Was ist ein Stirnradgetriebemotor?

Ein Stirnradgetriebemotor besteht aus einem Getriebe, das mehrere Stirnräder mit geraden Zähnen enthält, die auf parallelen Wellen montiert sind. Die Zahnräder greifen ineinander, wobei in der Regel ein kleines Ritzel auf der Motorwelle ein größeres Zahnrad auf der Ausgangswelle antreibt, wodurch eine Drehzahlreduzierung und eine Drehmomenterhöhung je nach Zahnradverhältnis erreicht wird. Es handelt sich um eines der einfachsten und kostengünstigsten Getriebesysteme, die es gibt.

1. Vorteile von Stirnradmotoren:

l Einfache und kosteneffektive Konstruktion: Stirnradgetriebemotoren haben eine einfache Struktur mit geraden Zähnen auf parallelen Wellen, wodurch sie einfach und kostengünstig hergestellt und in mechanische Systeme integriert werden können.

l Hoher Wirkungsgrad: Aufgrund der geraden Verzahnung und des direkten Eingriffs haben Stirnradgetriebe einen hohen Wirkungsgrad bei der Leistungsübertragung mit minimalem Energieverlust, insbesondere bei moderaten Geschwindigkeiten und Lasten.

l Zuverlässige und konstante Geschwindigkeit: Stirnradgetriebe haben ein konstantes Winkelgeschwindigkeitsverhältnis und gewährleisten eine stabile und zuverlässige Bewegungsübertragung mit minimalem Schlupf.

l Kein Axialschub: Die geraden Zähne erzeugen Kräfte nur in radialer Richtung, so dass kein Axialschub auf die Wellen einwirkt, was die Lageranforderungen vereinfacht.

l Wartungsfreundlichkeit: Die einfache Konstruktion ermöglicht eine leichte Wartung und den Austausch von Teilen.

2. Einschränkungen von Stirnradgetriebemotoren:

l Geräusch und Vibration: Das abrupte Einrasten der geraden Zähne kann starke Geräusche und Vibrationen verursachen, insbesondere bei hohen Geschwindigkeiten oder unter schweren Lasten.

l Begrenzte Drehmomentkapazität: Stirnradgetriebemotoren sind im Vergleich zu anderen Getriebetypen wie Planeten- oder Schrägverzahnungen weniger effektiv bei der Übertragung sehr hoher Drehmomente.

l Empfindlichkeit gegenüber Fluchtungsfehlern: Stirnradgetriebe erfordern eine präzise Ausrichtung; eine falsche Ausrichtung kann zu erhöhtem Verschleiß, geringerem Wirkungsgrad und mehr Lärm führen.

3. Anwendungen von Stirnradgetriebemotoren:
Stirnradgetriebemotoren werden in der Regel in Anwendungen eingesetzt, die eine einfache, effiziente und kostengünstige Kraftübertragung erfordern. Typische Anwendungen sind Fördersysteme, Drucker, Verpackungsmaschinen und einfache Automatisierungsgeräte, bei denen ein moderates Drehmoment, eine konstante Geschwindigkeit und eine geringe Komplexität für einen zuverlässigen Betrieb wichtig sind.

Vergleichstabelle: Planeten- vs. Stirnradgetriebemotoren

Merkmal

Planetengetriebemotor

Stirnradgetriebemotor

Aufbau

Sonnenrad, Planetenräder und Hohlrad

Zahnräder mit geraden Zähnen auf parallelen Wellen

Drehmoment

Hohes Drehmoment bei kompakter Größe

Mäßiges Drehmoment, typischerweise größere Abmessungen für dieselbe Leistung

Geräuschpegel

Typischerweise niedriger

Höherer Lärm, insbesondere bei hohen Geschwindigkeiten

Wartung

Komplexer, höhere Präzision

Einfach, leicht zu warten

Kosten

Höher aufgrund der komplexen Struktur

Kostengünstig

Am besten geeignet für

Robotik, industrielle Automatisierung, medizinische Geräte und Systeme, die ein geringes Spiel und eine ausgewogene Lastverteilung erfordern.

Fördersysteme, Kleingeräte, Pumpen und allgemeine Maschinen, bei denen Parallelwellenübertragung und Wartungsfreundlichkeit Priorität haben.

Planeten- oder Stirnradgetriebemotoren: Wann sollte man welchen verwenden?

Bei der Entscheidung zwischen einem Planetengetriebemotor und einem Stirnradgetriebemotor müssen Sie die Anforderungen Ihrer spezifischen Anwendung berücksichtigen:

l Verwenden Sie Planetengetriebemotoren, wenn kompakte Bauweise, hohes Drehmoment und Effizienz im Vordergrund stehen. Sie eignen sich am besten für Anwendungen, die Präzision erfordern, wie Roboterarme, CNC-Maschinen oder medizinische Geräte.

l Verwenden Sie Stirnradgetriebemotoren, wenn das Budget knapp ist und die Anwendung kein hohes Drehmoment und keine Präzision erfordert. Sie sind ideal für einfache mechanische Systeme und Verbrauchsgeräte.

Jeder Motortyp hat seinen idealen Anwendungsfall, und die Wahl des richtigen Motors kann zu einer verbesserten Systemleistung und einer längeren Betriebslebensdauer führen.

Power Motor: Ihr zuverlässiger Partner für Getriebemotoren

Wir von Power Motor sind auf die Entwicklung und Herstellung von Planeten- und Stirnradgetriebemotoren spezialisiert. Mit jahrzehntelanger Erfahrung in der Motorentechnik bietet unser Team maßgeschneiderte Lösungen für verschiedene Branchen, von der Medizintechnik und Haushaltsgeräten bis hin zur industriellen Automatisierung und Elektromobilität.

Wir sind stolz darauf, Getriebemotoren mit optimaler Leistung, Zuverlässigkeit und Anpassungsmöglichkeiten zu liefern. Ganz gleich, ob Sie ein hohes Drehmoment in kompakter Form oder eine kosteneffiziente Lösung für leichte Anwendungen benötigen, wir können Sie bei der Auswahl der besten Motorkonfiguration unterstützen.

Unsere internen Forschungs- und Entwicklungskapazitäten sorgen dafür, dass wir der Zeit immer einen Schritt voraus sind und kontinuierlich Innovationen entwickeln, um die sich entwickelnden Kundenanforderungen zu erfüllen.

Fazit

Zusammenfassend lässt sich sagen, dass die Hauptunterschiede zwischen Planetengetriebemotoren und Stirnradgetriebemotoren in ihrer Konstruktion, ihrem Drehmoment und ihren idealen Anwendungsfällen liegen. Planetengetriebemotoren bieten hohe Leistung und Kompaktheit und eignen sich daher perfekt für anspruchsvolle Anwendungen, während Stirnradmotoren eine einfachere und wirtschaftlichere Option für den täglichen Gebrauch darstellen.

Wir von Power Motor helfen Ihnen dabei, den besten Getriebemotor für Ihre Anforderungen zu finden. Ganz gleich, ob Sie ein neues Produkt entwickeln oder ein bestehendes System aufrüsten möchten, wenden Sie sich noch heute an uns, um fachkundige Beratung und maßgeschneiderte Motorlösungen zu erhalten!
