HOCHPRÄZISER, DYNAMISCHER 3D-DIGITALKOMPASS

{{{sourceTextContent.subTitle}}}

Mit dem Kompass DDM350

{{{sourceTextContent.description}}}

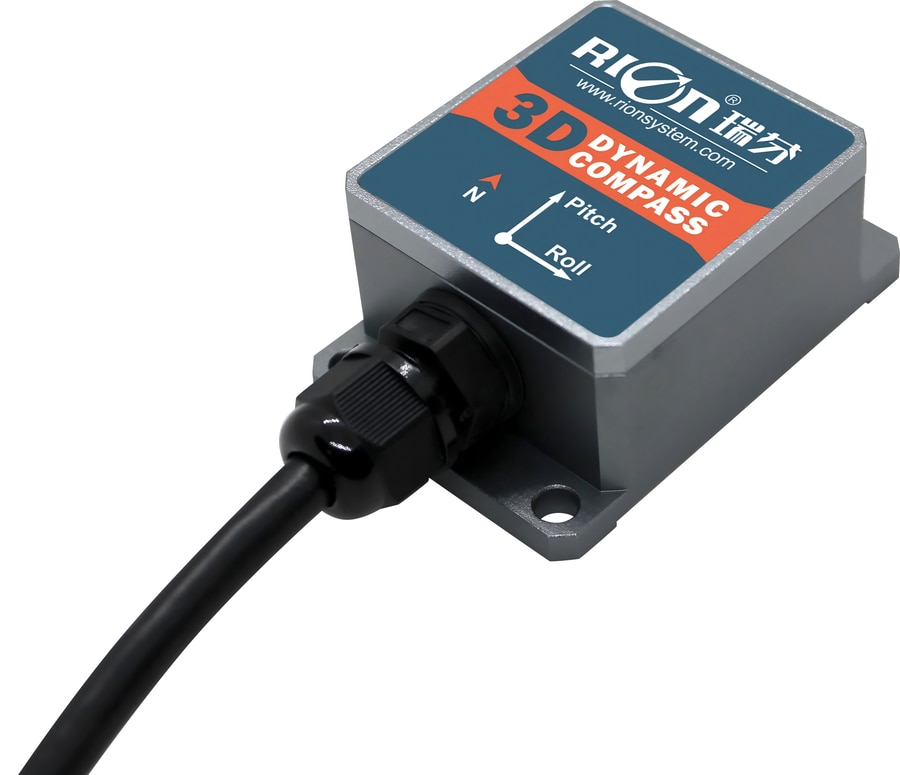

Der DDM350B / DDM360B ist ein dreidimensionaler dynamischer elektronischer Kompass, der eine 9-Achsen-Trägheitsmesseinheit integriert, bestehend aus einem dreiachsigen Beschleunigungsmesser, einem dreiachsigen Gyroskop und einem dreiachsigen Fluxgate-Sensor. Unter Nutzung der hohen dynamischen Winkelcharakteristik des Gyroskops und der hochstabilen Lagecharakteristik des Beschleunigungssensors werden die Nick- und Rollwinkel, die den komplexen Lageänderungen folgen, durch den dynamischen Trägheitsnavigationsalgorithmus ermittelt. Für den geomagnetischen Azimutwinkel kommen Kalibrierungsalgorithmen für Hart- und Weichmagnetismus zum Einsatz, sodass der Kompass den Einfluss des Magnetfelds durch den Kalibrierungsalgorithmus selbst in Umgebungen mit Magnetfeldstörungen eliminieren kann. Der Kurs wird in Echtzeit vom Zentralprozessor berechnet, und die dynamischen Nick- und Rollwinkel werden zur dynamischen Kurskompensation für einen weiten Bereich magnetischer Azimute verwendet, wodurch sichergestellt wird, dass der Kompass selbst bei Neigungswinkeln von bis zu ±85° hochpräzise Kursdaten liefern kann. Der elektronische Kompass verfügt über einen leistungsstarken DSP-Rechenprozessor mit vielfältigen Ausgabemodi. Zu den Standardschnittstellen gehören RS232/RS485/TTL sowie weitere Schnittstellen; andere Kommunikationsschnittstellen können individuell angepasst werden.
Der DDM350B / DDM360B ist kompakt und verbraucht wenig Strom. Er kann in Schiffen, Antennen und Satelliten, kommerziellen Drohnen sowie vielen anderen Umgebungen mit starken Vibrationen und extrem rauen Bedingungen eingesetzt werden. Er eignet sich besonders für die heutigen vielfältigen integrierten Steuerungssysteme mit hochpräzisen Messungen.

▶ HAUPTMERKMALE

★ Messbereich für Neigungswinkel: Nickwinkel ±85°, Rollwinkel ±180°
★ Mit Kompensation für hartmagnetische, weichmagnetische und Neigungswinkel-Effekte
★ Standard-Ausgangsschnittstelle RS232/RS485/TTL
★ Großer Temperaturbereich: -40 °C bis +85 °C
★ Neigungsauflösung: 0,1°
★ Neigungsgenauigkeit: 0,2°
★ Azimutwinkelgenauigkeit: 0,8°
★ Gleichstromversorgung 5 V
★ Schutzart IP67
★ Abmessungen: L 55 × B 37 × H 24 mm

▶ ANWENDUNG

★ Ausrichtung von Satellitenantennen
★ Servosteuerung von Antennen
★ Marinevermessung und Kartierung
★ Infrarot-Wärmebildkamera
★ Roboter für besondere Anlässe
★ GPS-integrierte Navigation
★ Laser-Entfernungsmesser
★ Navigation von ROV-Unterwasserrobotern

Produktempfehlung: Digitalkompass DDM350B
Um eine präzise Erfassung der Wellenrichtung zu gewährleisten, wird der Digitalkompass DDM350 für den Einbau in Wellenbojensysteme empfohlen. Er liefert hochpräzise Kursdaten, selbst unter rauen Offshore-Bedingungen.
