BDA450 Bluetooth-Sensor zur dynamischen Lageerfassung für die Neigungssteuerung von Motorgrader

{{{sourceTextContent.subTitle}}}

BDA450 Bluetooth-Lage-Sensor für die Nivellierung von Motorgrader

{{{sourceTextContent.description}}}

Eine genaue Winkelmessung ist für die Nivellier- und Planierarbeiten von Motorgradern von großer Bedeutung. Während der Bauarbeiten können Veränderungen der Maschinenlage und der Arbeitsbedingungen den Schaufelwinkel und die Nivellerungsergebnisse beeinflussen. Der dynamische Bluetooth-Lagesensor BDA450 liefert Lage-Echtzeitdaten, um den Arbeitswinkel von Motorgradern zu überwachen und die Anpassung des Schaufelwinkels zu unterstützen.

Der BDA450 vereint einen dreiachsigen Beschleunigungsmesser, ein dreiachsiges Gyroskop und einen Temperatursensor, kombiniert mit einem Kalman-Filter-Algorithmus, um eine stabile dynamische 3D-Lageerfassung in Echtzeit zu ermöglichen. Mit einer maximalen Aktualisierungsrate von 100 Hz kann der Sensor dynamische Veränderungen von mobilen Maschinen während des Betriebs erfassen.

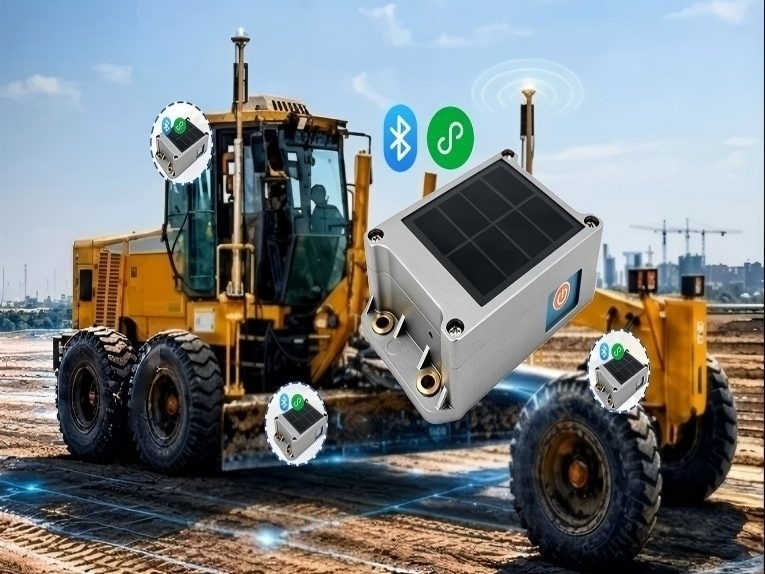

Für Anwendungen in Motorgrader kann der BDA450 an der Maschine installiert werden, um deren dynamische Lage und Arbeitswinkel zu überwachen. Die erfassten Lagedaten können drahtlos an eine Steuerung oder ein anderes Empfangsgerät übertragen werden und liefern nützliche Informationen für die Schaufelwinkeleinstellung sowie für Nivellier- und Planierarbeiten.

Wichtigste Merkmale für Motorgrader-Anwendungen
Dynamische 3D-Lageerfassung in Echtzeit
Aktualisierungsrate von bis zu 100 Hz
Drahtlose Übertragung über Bluetooth 5.1 BLE
Ausgabe von dreiachsigen Beschleunigungs- und Gyroskopdaten
Kalman-Filterung für eine stabile Lageerfassung
Drahtlose Übertragung mit einer Reichweite von bis zu 40 m (Sichtverbindung)
Integrierter 9-Achsen-Sensor und Temperatursensor

Das drahtlose Design trägt dazu bei, die Anzahl der Kabelverbindungen zwischen dem Sensor und dem Steuerungssystem zu reduzieren, was eine größere Flexibilität bei der Integration und Installation der Ausrüstung bietet. Der BDA450 kann zudem Beschleunigungs- und Gyroskopdaten ausgeben, wodurch er sich für unterschiedliche Anforderungen an die Bewegungsüberwachung eignet.

Neben Motorgradern kann der BDA450 in Baufahrzeugen, Landmaschinen, Gabelstaplern, Kränen, Robotern, fahrerlosen Transportfahrzeugen (AGVs) und anderen mobilen Geräten eingesetzt werden, die eine dynamische Lageüberwachung erfordern.
