HCA716S/HCA726S Neigungsmesser zur Überwachung der Vertikalität von Drehbohrgeräten

{{{sourceTextContent.subTitle}}}

Hochpräzises MEMS-Neigungsmessgerät HCA716S/HCA726S zur Überwachung der Vertikalität von Drehbohranlagen, mit einem Messbereich von ±180°, einer Auflösung von 0,001° und Schutzklasse IP67.

{{{sourceTextContent.description}}}

Die Senkrechte ist ein wichtiger Faktor bei Drehbohr- und Rammarbeiten. Während der Bauarbeiten können Veränderungen der Neigung der Bohranlage die Ausrichtung der Bohrung und die Genauigkeit der Fundamentkonstruktion beeinträchtigen. Ein zuverlässiges Neigungsmessgerät für Bohranlagen kann Neigungsdaten in Echtzeit liefern und so die Überwachung und Justierung der Ausrüstung unterstützen.

Der hochpräzise Neigungsmesser HCA716S/HCA726S ist für industrielle Neigungsmessungen konzipiert und kann zur Überwachung der Vertikalität von Drehbohrgeräten eingesetzt werden. Der Sensor vereint eine hochpräzise MEMS-Neigungsmesszelle, einen 24-Bit-A/D-Differenzwandler und einen Filteralgorithmus fünfter Ordnung, um stabile Neigungsmessungen zu gewährleisten.

Der HCA716S/HCA726S unterstützt ein- oder zweiachsige Neigungsmessungen mit optionalen Messbereichen von ±1° bis ±180°. Er bietet eine Auflösung von 0,001° und eine Genauigkeit im gesamten Messbereich von 0,01°, wodurch er sich für Anwendungen eignet, die eine präzise Winkelmessung an Geräten erfordern.

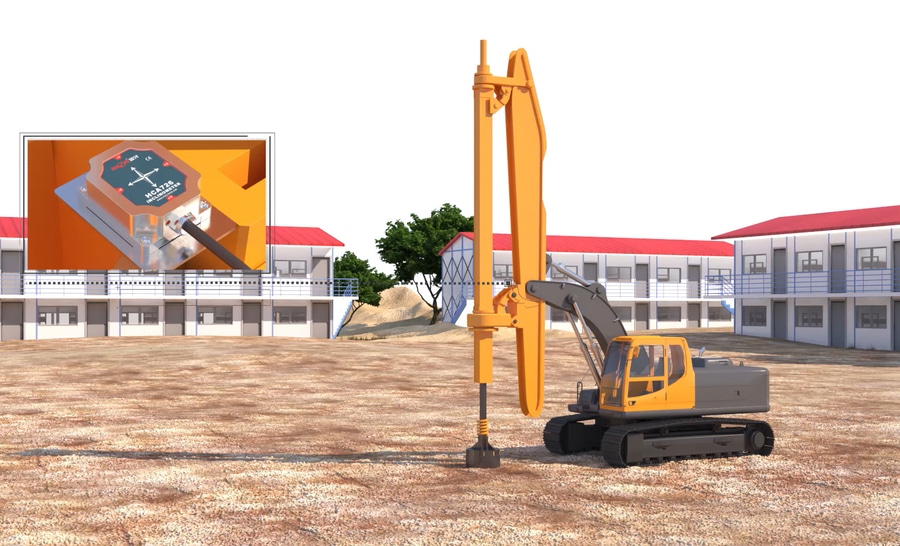

Bei Drehbohranlagen kann der Neigungsmesser an einer geeigneten Referenzfläche des Mastes oder der Anlagenstruktur angebracht werden. Der Sensor misst die Neigung relativ zur horizontalen Ebene, sodass das Überwachungssystem Änderungen des Winkels der Bohranlage während des Betriebs erkennen kann. Die Messdaten können von Bedienern oder Steuerungssystemen als Referenz für die Überwachung der Vertikalität verwendet werden.

Die Modelle HCA716S/HCA726S wurden für anspruchsvolle Baustellenbedingungen entwickelt und verfügen über die Schutzart IP67, einen breiten Betriebstemperaturbereich von -40 °C bis +85 °C, einen breiten Eingangsspannungsbereich von 9–36 VDC sowie eine Vibrationsfestigkeit von mehr als 100 g. Dank ihrer kompakten Bauweise lassen sie sich zudem bequem in Baumaschinen integrieren.

Die Modelle HCA716S/HCA726S eignen sich für den Einsatz in Drehbohrgeräten, Rammgeräten, Baumaschinen, Untertagebohrgeräten und anderen industriellen Anwendungen, die eine hochpräzise Neigungsmessung erfordern.

Hauptmerkmale
Einachsige / zweiachsige Neigungsmessung
Wahlbarer Messbereich von ±1° bis ±180°
Auflösung von 0,001°
Genauigkeit von 0,01° im Vollbereich
MEMS-Neigungssensortechnologie
Schutzart IP67
Betriebstemperatur von -40 °C bis +85 °C
Kompaktes Industriedesign
