Der dynamische Lagesensor HDA446T unterstützt die Überwachung der Blattverstellung von Windkraftanlagen sowie die Echtzeit-Lageerfassung

{{{sourceTextContent.subTitle}}}

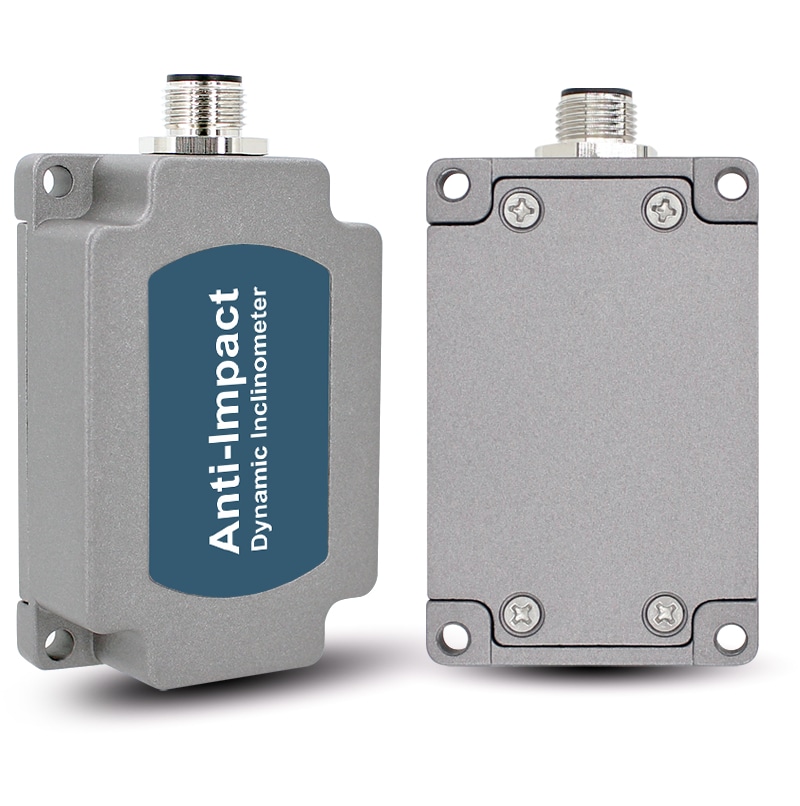

HDA446T – Dynamischer Lagesensor zur Überwachung der Blattverstellung von Windkraftanlagen

{{{sourceTextContent.description}}}

Angesichts der kontinuierlichen Weiterentwicklung der globalen Windenergiebranche gewinnt die präzise Überwachung der Blattlage für den Betrieb, die Wartung und die intelligente Steuerung von Windkraftanlagen zunehmend an Bedeutung. Die Überwachung der dreidimensionalen Lage der Rotorblätter kann wertvolle Daten für die Auswertung der Blattbewegungen, die Unterstützung der Pitchwinkelmessung und die Entwicklung zuverlässigerer Überwachungssysteme für Windkraftanlagen liefern.

Um den Messanforderungen dynamischer industrieller Anwendungen gerecht zu werden, stellt RION den digitalen MEMS-Sensor HDA446T zur dynamischen Lageerfassung vor – eine Lösung, die für die Messung von Roll-, Nick- und Azimutwinkel bei sich bewegenden Trägern unter Bewegungs- und Vibrationsbedingungen entwickelt wurde.

Echtzeit-Lageüberwachung für Windkraftanlagen

Windkraftanlagenblätter sind wechselnden Windlasten, mechanischen Bewegungen und komplexen Umgebungsbedingungen ausgesetzt. Eine zuverlässige Lageerfassung kann Systementwicklern dabei helfen, Echtzeitdaten zur Blattorientierung und -bewegung zu erfassen.

Bei Integration in ein geeignetes Windkraftanlagen-Überwachungssystem kann ein dynamischer Lage-Sensor die Überwachung des Blattanstellwinkels, die dreidimensionale Lageerfassung und die Analyse des Betriebszustands unterstützen. Diese Messungen können als Grundlage für die Entwicklung intelligenter Überwachungslösungen und für ein sicherheitsorientiertes Systemdesign dienen.

Der HDA446T ist für dynamische und statische Messungen ausgelegt. Seine integrierten hochpräzisen Beschleunigungsmesser- und Gyroskopeinheiten ermöglichen in Kombination mit einem Kalman-Filter-Algorithmus die Lageerfassung in Echtzeit bei Bewegung oder Vibrationen. Der Sensor verfügt zudem über eine Kompensation für nichtlineare Fehler, orthogonale Kopplung, Temperaturdrift und Zentrifugalbeschleunigung, um die dynamische Messleistung unter festgelegten Betriebsbedingungen zu verbessern.

Wichtigste Merkmale des dynamischen Lagesensors HDA446T

Der HDA446T bietet eine Reihe von Funktionen für die industrielle Lagemessung und die Integration in Anlagen:

Rollwinkelbereich: ±180°
Neigungswinkelbereich: ±90°
Azimutwinkelbereich: ±180°
Dynamische Genauigkeit bei Roll- und Nickwinkel: ±0,1°
Statische Genauigkeit: ±0,05°
Optionale RS485-, RS232- und TTL-Ausgänge
Breiter Eingangsspannungsbereich: 9–36 V DC
Betriebstemperatur: -40 °C bis +85 °C
Optionaler Schutzgrad IP67/IP68

Diese Spezifikationen machen den HDA446T zu einem geeigneten Kandidaten für den Einsatz in der Windkraftanlagenüberwachung, im Baumaschinenbau, bei Bohranlagen, in Bahnanwendungen und anderen industriellen Umgebungen, in denen Bewegungen, Stöße oder Vibrationen auftreten.

Unterstützung der Windkraftanlagenüberwachung und intelligenter Entwicklung

Bei der Überwachung der Blattverstellung von Windkraftanlagen sind der Einbauort des Sensors, die Koordinatenausrichtung und die Systemintegration entscheidende Faktoren für das Erreichen der erforderlichen Messleistung. Durch die Erfassung von Lageinformationen in Echtzeit können Überwachungssysteme die Analyse der Blattoorientierung und -bewegung entsprechend den Anwendungsanforderungen unterstützen.

Der HDA446T eignet sich zudem für Anwendungen, bei denen dynamische Lageerfassung in anspruchsvollen industriellen Umgebungen erforderlich ist. Die tatsächliche Systemleistung, Vorteile bei der Stromerzeugung und Sicherheitsverbesserungen sollten durch anwendungsspezifische Tests und technische Bewertungen validiert werden.

Entdecken Sie die Lösungen von RION zur dynamischen Lageerfassung

Mit seiner mehrachsigen Lageerfassung, flexiblen Kommunikationsschnittstellen und industriellen Einsatzfähigkeit bietet der HDA446T eine Option für Ingenieure und Systemintegratoren, die Überwachungs- und dynamische Messlösungen für Windradflügel entwickeln.

Suchen Sie einen dynamischen Lagesensor für die Pitch-Überwachung von Windkraftanlagen oder für Industrieanlagen? Kontaktieren Sie RION, um Ihre Anwendungsanforderungen und den Bedarf an Sensorintegration zu besprechen.
