AKG394 3-Achsen-Vibrationssensor zur Überwachung der Vibrationen von Straßenwalzen

{{{sourceTextContent.subTitle}}}

Zuverlässige Schwingungsmessung für Straßenwalzen und Verdichtungsgeräte.

{{{sourceTextContent.description}}}

Beim Straßenbau gehören Schwingungen zu den wichtigsten Betriebsmerkmalen einer Vibrationswalze. Genaue Schwingungsdaten können Maschinenherstellern und Ingenieuren dabei helfen, die Leistung der Walzen zu testen, die Betriebsbedingungen zu überwachen und die Schwingungseigenschaften während der Verdichtung zu analysieren.

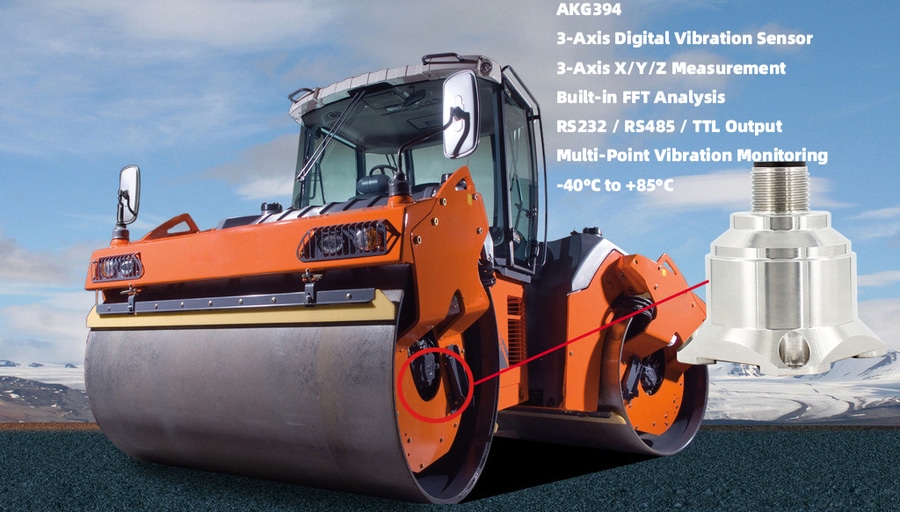

Der dreiachsige digitale Schwingungssensor AKG394 wurde speziell für diese Art von Anwendung entwickelt. Er misst Schwingungen entlang der X-, Y- und Z-Achse und liefert digitale Ausgangssignale für Schwingungsprüf- und Überwachungssysteme.

Entwickelt für den Einsatz in Straßenwalzen

Straßenwalzen arbeiten unter anspruchsvollen Bedingungen, geprägt von ständigen Schwingungen, mechanischen Stößen und Temperaturschwankungen. Aus diesem Grund müssen Schwingungssensoren, die in Verdichtungsgeräten zum Einsatz kommen, stabile Messwerte und zuverlässige Ausgangssignale liefern.

Der AKG394 eignet sich für Straßenwalzen, Großmaschinen und Motoren sowie für andere Schwingungsprüfanwendungen. Dank seiner kompakten Bauweise mit Abmessungen von 34,3 × 34,3 × 38,5 mm lässt er sich auch in Geräte integrieren, in denen der Einbauraum begrenzt ist.

Der Sensor wird mit 9–36 V betrieben und unterstützt einen Betriebstemperaturbereich von -40 °C bis +85 °C, wodurch er sich für den Einsatz im Freien auf Baustellen und in industriellen Umgebungen eignet.

Frequenz-, Geschwindigkeits- und Amplitudenmessung

Bei Schwingungsprüfungen an Straßenwalzen reicht es oft nicht aus, Schwingungen lediglich zu erfassen. Ingenieure müssen unter Umständen die Schwingungsfrequenz, -geschwindigkeit und -amplitude der Geräte kennen.

Der AKG394 verfügt über eine integrierte FFT-Verarbeitung, sodass Schwingungsfrequenzdaten direkt im Sensor verarbeitet werden können. Der Sensor kann Schwingungsfrequenz, -geschwindigkeit und -amplitude direkt ausgeben, um sie weiter zu überwachen und zu analysieren.

Die Abtastfrequenz lässt sich zudem an die tatsächliche Schwingungsfrequenz der überwachten Geräte anpassen. So können Anwender für unterschiedliche Schwingungsbedingungen eine geeignete Abtasteinstellung wählen und die Genauigkeit der Frequenzmessung verbessern.

RS485 unterstützt Mehrpunktmessung

Der AKG394 unterstützt die digitalen Schnittstellen RS232, RS485 und TTL und bietet damit flexible Anschlussmöglichkeiten an Überwachungs- oder Datenerfassungssysteme.

Für Anwendungen, die mehrere Messpunkte erfordern, können unterschiedliche Sensoradresscodes konfiguriert werden. Mehrere Sensoren können für die Übertragung über große Entfernungen und die Mehrpunkt-Schwingungsmessung in Reihe geschaltet werden.

Dies ist besonders nützlich bei großen Anlagen und Systemen, bei denen Schwingungen an verschiedenen Stellen gemessen werden müssen. Ingenieure können Daten von mehreren Sensoren erfassen und diese für Vergleichstests und Schwingungsanalysen nutzen.

Stabile Leistung unter rauen Bedingungen

Der AKG394 verwendet ein kapazitives Sensiselement aus Einkristall-Silizium, kombiniert mit einem ASIC mit geringem Stromverbrauch zur Signalaufbereitung, einem Mikroprozessor für Kompensationswerte und einem Temperatursensor.

Der Sensor ist auf geringen Stromverbrauch, stabile Ausgangswerte und gute Umweltverträglichkeit ausgelegt und widersteht den Auswirkungen von Stößen, Schwingungen und Temperaturschwankungen.

Zudem sind elektronische Schutzfunktionen integriert, die einen Reset sowie einen Überspannungsschutz gewährleisten.
