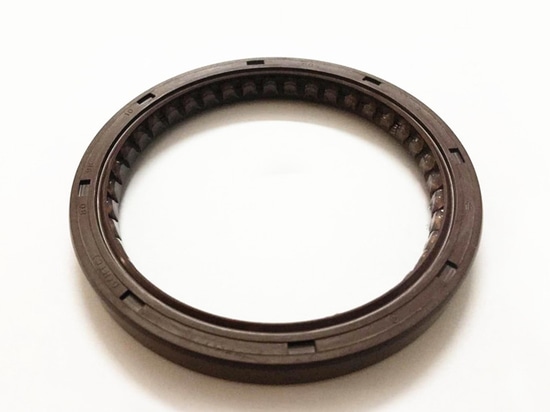

Funktionsprinzip eines Motoröldichtrings

{{{sourceTextContent.subTitle}}}

Funktionsprinzip einer Motoröldichtung: Ein präzisionsgesteuerter, kooperativer Dichtungsmechanismus

{{{sourceTextContent.description}}}

Die effiziente Dichtungsleistung eines Motoröldichtrings beruht auf seiner ausgeklügelten Konstruktion und dem koordinierten Zusammenspiel mehrerer Komponenten. Ihr Kernprinzip besteht darin, den Ölfluss durch Kontaktdruckabdichtung und strukturellen Ausgleich präzise zu steuern und gleichzeitig das Eindringen von externen Verunreinigungen zu verhindern.

Kernstruktur und Dichtungsgrundlagen

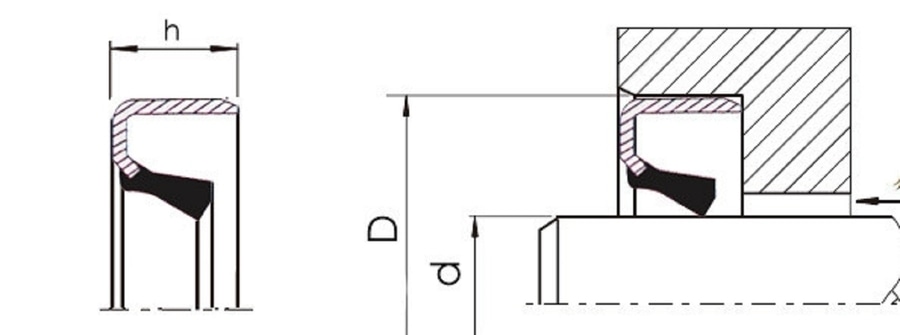

Der Öldichtring besteht im Wesentlichen aus vier Komponenten: einer Dichtlippe, einem Federband, einem Rahmen und einer Gummibasis. Die Gummibasis besteht aus öl- und hitzebeständigem Nitril- oder Fluorkautschuk, der durch einen Vulkanisierungsprozess mit dem Metallrahmen verbunden ist und sowohl die Gesamtsteifigkeit als auch die für die Abdichtung erforderliche Elastizität gewährleistet. Die Dichtlippe, ein wichtiger Kontaktpunkt, hat ein keilförmiges oder konisches Design, das einen linearen Kontakt mit der rotierenden Wellenoberfläche herstellt und durch die dem Gummi innewohnende Elastizität einen ersten Kontaktdruck erzeugt.

Das Federband (auch Strumpfbandfeder genannt) umgibt die Basis der Dichtlippe und übt eine kontinuierliche radiale Spannung aus, um den Elastizitätsverlust des Gummis im Laufe der Zeit zu kompensieren und eine gleichbleibende, dichte Abdichtung zwischen Lippe und Welle zu gewährleisten. Dieser doppelte Druckmechanismus "Gummielastizität + Federspannung" ist entscheidend für die Aufrechterhaltung einer wirksamen Dichtung. Dynamischer Dichtungsbetrieb

Wenn der Motor läuft, treten die rotierende Welle und die Öldichtlippe in eine relative Bewegung ein, wodurch der Öldichtring in einen dynamischen Dichtungszustand übergeht:

Ölfilmkontrolle: Eine kleine Menge Öl bildet einen sehr dünnen Schmierfilm entlang der Wellenoberfläche, der die Reibung und den Verschleiß zwischen Lippe und Welle reduziert und gleichzeitig durch die Oberflächenspannung des Ölfilms einen erheblichen Ölaustritt verhindert. Die Mikrostruktur der Lippe leitet überschüssiges Öl zurück in die Ölkammer, wodurch ein dynamisches Gleichgewicht zwischen Dichtung und Schmierung erreicht wird.

Druckausgleich: Das zirkulierende Öl im Motor erzeugt einen gewissen Druck. Das abgewinkelte Design der Lippe erzeugt eine "Druckrückkopplung" - je höher der Öldruck, desto größer der Anpressdruck zwischen der Lippe und der Wellenoberfläche, was automatisch die Dichtwirkung verbessert und verhindert, dass Hochdrucköl die Dichtfläche durchbricht.

Antifouling-Barriere: Eine Staublippe befindet sich in der Regel an der Außenseite der Lippe und bildet eine doppelte Barriere mit der Hauptdichtlippe. Der leichte Kontakt der Staublippe mit der Wellenoberfläche verhindert das Eindringen von Staub, Sand und anderen Verunreinigungen und verhindert, dass Partikel die Hauptdichtlippe zerkratzen oder sich in der Dichtungsoberfläche festsetzen und die Dichtung beschädigen. Zusatzfunktionen der statischen Dichtung

Bei Öldichtungen auf statischen Gegenflächen wie Ventildeckeln und Ölwannen beruht ihr Funktionsprinzip eher auf einer Oberflächenkontaktabdichtung: Die Gummibasis wird durch die Vorspannung der Schraube zusammengedrückt und verformt, füllt die mikroskopisch kleinen Lücken in der Gegenfläche und bildet einen durchgehenden Dichtring. Statische Öldichtungen haben oft einen rechteckigen oder O-förmigen Querschnitt und nutzen die Kompressions-Rückstelleigenschaften des Gummis, um Montagefehler und thermische Verformungen der Komponenten auszugleichen und eine gleichbleibende Dichtungsintegrität trotz Temperaturschwankungen und Vibrationen zu gewährleisten.

Umweltverträgliches Design

Das Funktionsprinzip eines Öldichtrings spiegelt sich auch in seiner Fähigkeit wider, sich an komplexe Betriebsbedingungen anzupassen: Die Temperaturbeständigkeit des Gummimaterials kann Temperaturschwankungen in der Nähe des Motorblocks von -40°C bis 150°C standhalten; die Skelettstruktur widersteht Verformungen durch Öldruck und Vibrationen; und einige High-End-Öldichtungen verfügen sogar über eine PTFE-Beschichtung auf der Lippe, um die Reibung weiter zu verringern, die Verschleißfestigkeit zu verbessern und die Haltbarkeit der Dichtung zu erhöhen. Diese mehrdimensional optimierte Konstruktion stellt sicher, dass der Öldichtring seine Dichtungsfunktion auch unter den anspruchsvollen Bedingungen von hohen Geschwindigkeiten, hohen Temperaturen und hohem Druck erfüllt.
