Wie wählt man eine geeignete Dichtung aus?

{{{sourceTextContent.subTitle}}}

Umfassende Lösung für die Auswahl von Dichtungskomponenten (allgemeine industrielle Anwendungen + maßgeschneidert für Ihre Anforderungen an Vakuum-, Hydraulik- und Gummidichtungen in der Halbleiterindustrie)

{{{sourceTextContent.description}}}

Die Kernlogik für die Auswahl lautet wie folgt: Zunächst die Betriebsbedingungen ermitteln → die Dichtungsstruktur auswählen → das Material anpassen → Größe und Nut prüfen → besondere Anforderungen bestätigen → das Muster überprüfen. In fünf Schritten können Sie eine geeignete Dichtung auswählen. Im Folgenden finden Sie eine detaillierte Erläuterung der einzelnen Module.
I. Schritt 1: Festlegung der 5 zentralen Betriebsparameter (Voraussetzung für die Auswahl; das Fehlen auch nur eines Parameters kann zu einer falschen Auswahl führen)

1. Dichtungsposition & Bewegungsart (bestimmt, welche Dichtungsbauart verwendet werden soll)

Typ | Definition | Empfohlene Dichtungsbauart | Anwendungsszenarien

Statische Dichtung (keine Relativbewegung) | Flansche, Endkappen, Rohrverbindungen, Vakuum-KF-Flansch-Blindplatten-/Klemmdichtungen, vollständig fixiert | O-Ringe, Flachdichtungen, Spiralwickeldichtungen, Hohlringe, C-Ringe | Für ASML-Vakuumleitungen, Ventilflansche, Abdichtung von Gerätehohlräumen (auf KF-Vakuumfittings abgestimmte Dichtungen)

Dynamische Gleitdichtung | Kolben/Kolbenstangen von Hydraulikzylindern, lineare Ausdehnung des Zylinders | Y-/U-Ringe, Glyd-Ringe, Stufendichtungen, Kombinationsdichtungen | Hydraulikzylinder, Landmaschinen, Zylinder für Baumaschinen

Rotierende dynamische Dichtung | Motorwellen, Pumpenwellen, rotierende Antriebswellen | Skelett-Öldichtungen, rotierende Glyd-Ringe, Wellendichtungen | Getriebe, Wasserpumpen, Hydraulikmotorwellen

2. Arbeitsmedium (am anfälligsten für Korrosion, Quellung und Versagen; bestimmt die minimale Materialtoleranz)

Zunächst ist das Kontaktmedium zu identifizieren: Hydrauliköl/Schmieröl, Wasser/Dampf, Säuren, Laugen, Chemikalien, organische Lösungsmittel, Vakuumgase, Kältemittel, Lebensmittel- und pharmazeutische Lösungen usw.

• Mineralisches Hydrauliköl, Dieselmotoröl → NBR-Nitrilkautschuk, FKM-Fluorkautschuk, PU-Polyurethan

• Reines Wasser, Hochtemperaturdampf, Frostschutzmittel, schwache Säuren und Laugen → EPDM-Ethylen-Propylen-Dien-Monomer (EPDM)

• Starke Säuren und Laugen, Lösungsmittel wie Aceton/Toluol, korrosive chemische Medien → FKM-Fluorkautschuk / FFKM-Perfluorkautschuk / PTFE-Tetrafluorethylen

• Hochvakuum in der Halbleiterindustrie, saubere und nicht ausfällende Umgebungen, Kammern von Lithografiemaschinen → Hochreines FKM, FFKM, gefülltes PTFE (geringe Flüchtigkeit, hoher Reinheitsgrad)

• Lebensmittel/Trinkwasser – FDA-Zertifizierung → EPDM in Lebensmittelqualität, VMQ-Silikon

3. Druck (Normaldruck + momentaner Spitzendruck)

Je höher der Druck, desto leichter kann die Dichtung herausgedrückt werden. Hoher Druck erfordert einen Haltering bzw. eine Verbundkonstruktion.

• Niederdruck ≤ 1 MPa: O-Ringe und gewöhnliche Dichtungen sind ausreichend.

• Mittlerer Druck 1–30 MPa: Y-/U-Ringe, PU-Lippendichtungen, Glyd-Ringe

• Hoher Druck > 30 MPa: O-Ringe + PTFE-Halteringe, Stufen-Dichtungen, Metallverbunddichtungen und Stopfen-Dichtungen

4. Temperatur (Langzeit-Betriebstemperaturbereich + kurzzeitige Extremtemperatur)

Ein Überschreiten der Temperaturgrenze führt zu schneller Aushärtung, Erweichung und Versagen durch bleibende Verformung.

• Raumtemperatur -20 bis 100 °C: NBR und EPDM sind die Optionen mit dem besten Preis-Leistungs-Verhältnis.

• Hohe Temperaturen 120 bis 200 °C: FKM-Fluorkautschuk, HNBR (hydrierter Nitril-Butadien-Kautschuk)

• Ultrahohe Temperaturen > 200 °C: FFKM-Perfluorkautschuk, Metalldichtungen und flexibler Graphit

• Niedrige Temperaturen < -40 °C: VMQ-Silikon, für niedrige Temperaturen modifiziertes FKM und spezielles HNBR

5. Lineargeschwindigkeit, Oberflächenrauheit und Umgebung

• Hin- und Herbewegungsgeschwindigkeit > 0,5 m/s, hohe Drehzahl: Verwenden Sie keine gewöhnlichen O-Ringe; wählen Sie reibungsarme PTFE-Verbunddichtungen.

• Einsatz im Freien/Ozon-/UV-Belastung: EPDM oder FKM sind erforderlich; gewöhnliches NBR neigt zu Alterung und Rissbildung.

• Raue Umgebungen mit Staub und Ablagerungen: In Kombination mit Staubschutzringen verwenden.

II. Zweiter Schritt: Vergleichstabelle zur Auswahl gängiger Dichtungsaufbauten (direkte Zuordnung entsprechend den Betriebsbedingungen)

1. O-Ring (am weitesten verbreitet, höchste Kosteneffizienz)

✅Anwendbar bei: Statischer Abdichtung, langsamer Hin- und Herbewegung/Rotation (<0,3 m/s), Druck ≤10 MPa; universell einsetzbar für Rohrflansche, Ventile und Vakuumverbindungen.

❌Nicht geeignet für: Hochgeschwindigkeits-Hin- und Herbewegungen, hohen Druck ohne Halteringe, Wellendichtungen mit großer Exzentrizität.

Anpassung: Bei einem Druck > 10 MPa sollten auf beiden Seiten des O-Rings PTFE-Halteringe angebracht werden, um ein Herausdrücken zu verhindern.

2. Lippendichtungen (Y-/U-Ringe)

✅Anwendungen: Kolbenstangen von Hydraulikzylindern, hin- und hergehende Kolbenbewegung, Druck 0–40 MPa, verschleiß- und verformungsbeständige, selbstnachspannende Dichtung. PU-Polyurethan ist das bevorzugte Material (der „König der Verschleißfestigkeit“), FKM-Fluorkautschuk-Y-Ringe werden für Hochtemperaturanwendungen verwendet.

3. Glyd-Ringe/Stufen-Dichtungen (Hochdruck-Präzisionsdichtungen)

• Glyd-Ring: Bidirektionale Hochdruckdichtung für Kolben (Innenwand von Hydraulikzylindern)

• Stufen-Dichtung: Unidirektionale Hochdruckdichtung für Kolbenstangen (axiale Außenleckagedichtung)

✅Anwendungen: 20–70 MPa Hochdruckhydraulik, Präzisionsgeräte, Baumaschinen, Kombination aus PTFE-Gleitring und Gummi-O-Ring, geringe Reibung und kein Kriechen.

4. Skelett-Öldichtungen (speziell für rotierende Wellen)

✅Anwendungen: Drehwellen von Motoren, Pumpen und Getrieben, Abdichtung von Schmieröl und Schutz vor Staub, Abdichtung durch federbelastete Wellenoberfläche. Auswahl nach Wellendurchmesser, Befestigungslochdurchmesser und Breite, erhältlich in den Ausführungen TC/SC/VC usw.

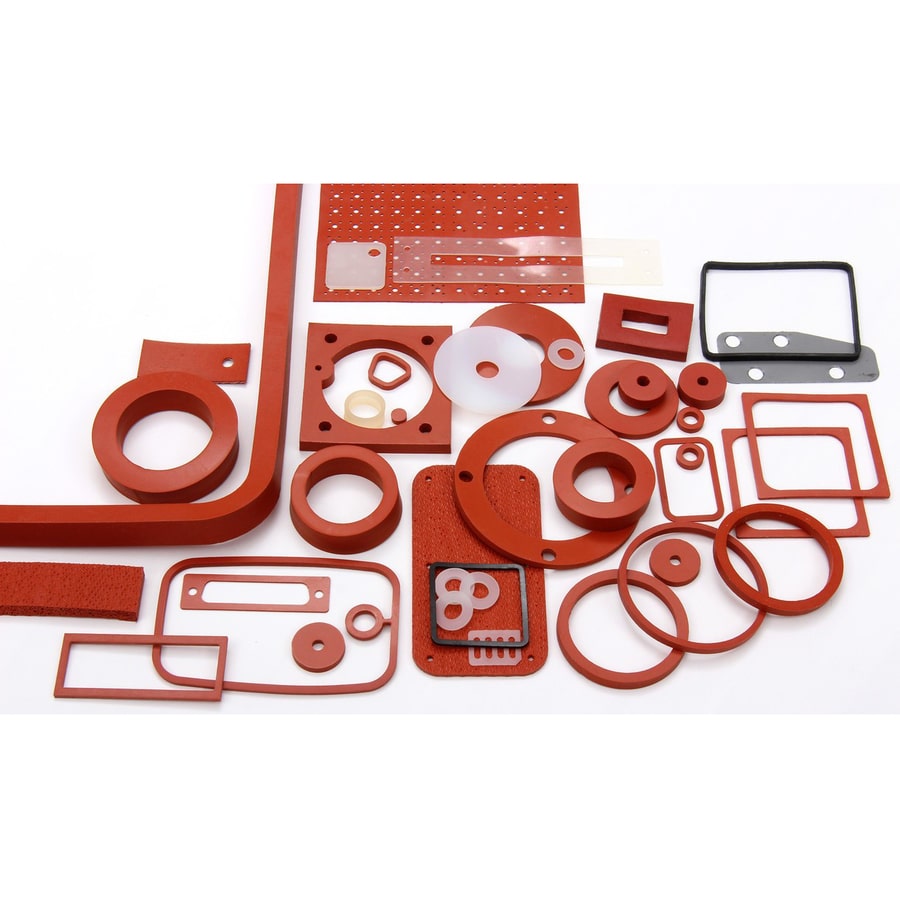

5. Dichtungen/Flanschdichtungen (Flache statische Dichtungen)

Gummidichtungen, PTFE-Dichtungen und spiralförmig gewickelte Dichtungen werden für breite Flanschflächen, raue Dichtflächen und Anwendungen eingesetzt, bei denen keine Nuten eingearbeitet werden können (flache Dichtungen für Vakuum-KF-Flansche fallen ebenfalls in diese Kategorie).

6. Universal-Dichtung (Universal-Dichtung für extreme Bedingungen)

Aufbau aus Feder + PTFE/UHMWPE, geeignet für hohe und niedrige Temperaturen, starke Korrosion, Vakuum sowie Hoch- und Niederdruckanwendungen; häufig verwendet in Halbleiter-, Chemie- und Flüssigstickstoffanlagen.

III. Schritt 3: Schnellübersichtstabelle zur Auswahl von Dichtungswerkstoffen (4 Kernkategorien, die 90 % der industriellen Anwendungsfälle abdecken)
Werkstoffabkürzung | Vollständige Bezeichnung | Temperaturbereich | Wesentliche Vorteile | Schwächen | Empfohlene Anwendungsfälle

NBR (Nitril-Butadien-Kautschuk) | -40~120 °C | Beständig gegen Mineralöl, niedrigste Kosten, universell einsetzbar | Nicht beständig gegen Säuren, Laugen, Ozon und Keton-Lösungsmittel | Gewöhnliche Hydrauliksysteme, Luftkompressoren, Landmaschinen, herkömmliche Öldichtungen/O-Ringe

EPDM (Ethylen-Propylen-Dien-Monomer) | -55 bis 150 °C | Beständig gegen Wasser/Dampf/schwache Säuren, alterungs- und witterungsbeständig | Quillt bei Kontakt mit Öl auf und versagt | Sanitärinstallationen, Kfz-Kühlsysteme, Außenanlagen, Vakuum-Wasserleitungen

FKM/Viton-Fluorkautschuk –20 bis 200 °C (kurzzeitig 260 °C) Ölbeständig, säure- und laugenbeständig, hochtemperaturbeständig, vakuumbeständig, extrem chemisch beständig. Relativ hoher Preis. Hochtemperatur-Hydraulik, chemische Anlagen, Halbleiter-Vakuumanlagen, Motoren, stark korrosive Umgebungen.

PU-Polyurethan –50 bis 80 °C Extrem verschleißfest, druckbeständig, hohe Härte. Schlechte Hochtemperaturbeständigkeit, nicht hydrolysebeständig. Hochdruckzylinder, hochbelastbare Kolbenabdichtungen, Baumaschinen.

VMQ-Silikonkautschuk –60 bis 230 °C Hervorragendes Verhalten bei niedrigen Temperaturen, ungiftig, lebensmitteltauglich, witterungsbeständig. Geringe mechanische Festigkeit, nicht ölbeständig. Lebensmittelindustrie, Medizin, Haushaltsgeräte, Niedertemperaturabdichtungen, statische Abdichtungen in ölfreien Umgebungen.

PTFE/gefülltes PTFE –200 bis 260 °C: Beständig gegen alle Chemikalien, extrem reibungsarm, sauber und ohne Ausblutungen. Geringe Elastizität, erfordert Federvorspannung. Hochreines Vakuum in der Halbleiterindustrie, stark korrosive Medien, Hochgeschwindigkeitsbewegungen, Steckdichtungen/Glydridge-Schleifringe.

FFKM-Perfluorelastomer (PFE)-Kautschuk: -20 bis 320 °C, beständig gegen alle chemischen Reagenzien, ultrahochreines Vakuum, am teuersten (das Zehnfache der Kosten von FKM). Einsatz in Lithografiemaschinen/Halbleiterkammern, Spezialchemikalien und unter extrem korrosiven Bedingungen.

Kurzanleitung zur Materialauswahl:

1. Gewöhnliches Maschinenöl/Hydrauliköl, Raumtemperatur → NBR (kostengünstig und ausreichend)

2. Wasser, Dampf, Einsatz im Freien → EPDM

3. Hohe Temperaturen + Öl + Korrosion + Vakuum (ASML-kompatibel) → FKM

4. Verschleißfeste Hochdruck-Hubkolbenzylinder → PU/Y-Ring

5. Reines Vakuum in der Halbleiterindustrie, starke Lösungsmittel → FFKM/gefülltes PTFE

6. Lebensmittel- und medizinisch unbedenklich → lebensmitteltaugliches EPDM/Silikon

IV. Schritt 4: Überprüfung von Abmessungen und Nut (90 % der Auswahlfehler sind auf falsche Abmessungen zurückzuführen)

1. O-Ring-Normen: Chinesische Norm GB/T3452, amerikanische Norm AS568, Kennzeichnungsformat: Innendurchmesser ID × Drahtdurchmesser CS

2. Wellendichtungen: Messen Sie den Außendurchmesser der Welle, den Nutdurchmesser und die Nutbreite; bei Bohrungsdichtungen messen Sie den Innendurchmesser des Zylinders und die Nutabmessungen.

3. Steuerung des Dichtungskompressionsverhältnisses (Gummidichtungskern)

◦ Statische Dichtung: Kompressionsverhältnis 18 %–25 %

◦ Dynamische Hubdichtung: Kompressionsverhältnis 12 % bis 18 %

◦ Rotationsdichtung: Kompressionsverhältnis 8 % bis 12 % Eine zu starke Kompression führt zu schneller Alterung; eine zu geringe Kompression führt zu schlechter Dichtwirkung und Leckagen.

4. Die Einbaunuten müssen angefast und gratfrei sein; die Oberflächengüte der Welle muss Ra ≤ 0,8 μm betragen, da die Dichtung sonst zerkratzt wird.

V. Schritt 5: Besondere Anforderungen + Überprüfung vor Ort

Besondere Zusatzbedingungen (Kästchen ankreuzen)

• Halbleiter/Photovoltaik: Erfordert geringe Ablagerungen, Staubfreiheit, hohe Reinheitsgrade und niedrige Vakuumleckraten; wählen Sie hochreine Gummimaterialien und staubfreie Fertigung.

• Lebensmittel und Pharmazie: Erfordert FDA- und RoHS-zertifizierte Materialien.

• Explosionsgeschützt/flammhemmend: Wählen Sie flammhemmende Gummiformulierungen.

• Kältemittel (Klimaanlagen): Wählen Sie HNBR (hydriertes Nitril-Butadien-Kautschuk) oder spezielles Kältemittel-FKM.

Produktauswahlprozess (Standardschritte für den Außenhandel/Großbeschaffung)

1. Einreichen einer vollständigen Tabelle mit Betriebsbedingungen (Medium/Temperatur/Druck/Bewegung/Abmessungen) → Der Hersteller liefert eine Auswählungslösung

2. Einbau und Prüfung einer kleinen Mustercharge (72-stündiger Test unter Betriebsbedingungen, Leckage, Temperaturanstieg, Verschleiß)

3. Großbestellung erst nach bestandener Prüfung aufgeben, um umfangreiche Rücksendungen aufgrund einer falschen Auswahl zu vermeiden

VI. Auswahlbeispiele basierend auf Ihrem Geschäftsszenario (ASML-Vakuumarmaturen + Gummidichtungen)

1. KF-Vakuumflansch mit statischer Dichtung (DN40/DN50-Vakuumrohrleitung)
Betriebsbedingungen: Hochvakuum, reiner Stickstoff/Luft, Umgebungstemperatur ~ 120 ℃, statische Dichtung
Auswahl: O-Ringe aus hochreinem FKM-Fluorkautschuk/PTFE-beschichtete O-Ringe, passend zu den Standard-Nutabmessungen nach KF-Norm

2. Hubkolbendichtung für Hydraulikzylinder in Landmaschinen
Betriebsbedingungen: Hydrauliköl 46#, Druck 16 MPa, Hubbewegung
Auswahl: Y-Ring/Glyd-Ring aus PU-Material, Kombination mit NBR-Staubring

3. Rotationsdichtung für Pumpenwellen in chemischen Anlagen mit korrosiven Medien
Betriebsbedingungen: schwach saures Lösungsmittel, hohe Temperatur von 150 °C, rotierende Welle
Auswahl: Fluorkautschuk-Skelett-Öldichtung/Fluorkautschuk-Stopfdichtung

5 wichtige Punkte zur Vermeidung von Fehlern bei der Auswahl

1. Nur die Größe berücksichtigen, ohne die Betriebsbedingungen zu beachten: NBR gleicher Größe quillt in dieser Umgebung bei Kontakt mit Lösungsmitteln auf und wird unbrauchbar.

2. Verzicht auf einen Sicherungsring bei hohem Druck: O-Ringe werden in den Spalt gedrückt und unter Druck abgeschert und brechen.

3. Vermischung von Werkstoffen: EPDM dehnt sich aus und versagt sofort, wenn es mit Maschinenöl in Berührung kommt; FKM ist nicht für den Langzeitbetrieb in reinem Wasser geeignet.

4. Willkürliche Auswahl der Härte: Dichtungen mit hoher Härte sind für niedrigen Druck ungeeignet; weiches Gummi wird bei hohem Druck leicht herausgedrückt (Shore A 70A ist allgemein für herkömmliche Dichtungen geeignet; wählen Sie 85–90A für hohen Druck).

5. Einbautoleranzen ignorieren: Nuten, die die Toleranzen überschreiten, und Wellen mit Graten verkürzen selbst bei den besten Materialien die Lebensdauer.

Bei Bedarf können Sie mir die Betriebsbedingungen der Anlage (Medium, Temperatur und Druck, Einbauort, Abmessungen) mitteilen, und ich kann direkt spezifische Werkstoffe und Modellspezifikationen für Sie bestellen.
