Schwerlast-Schlepptransport Hochdruck-Güllepumpe hoher Qualität

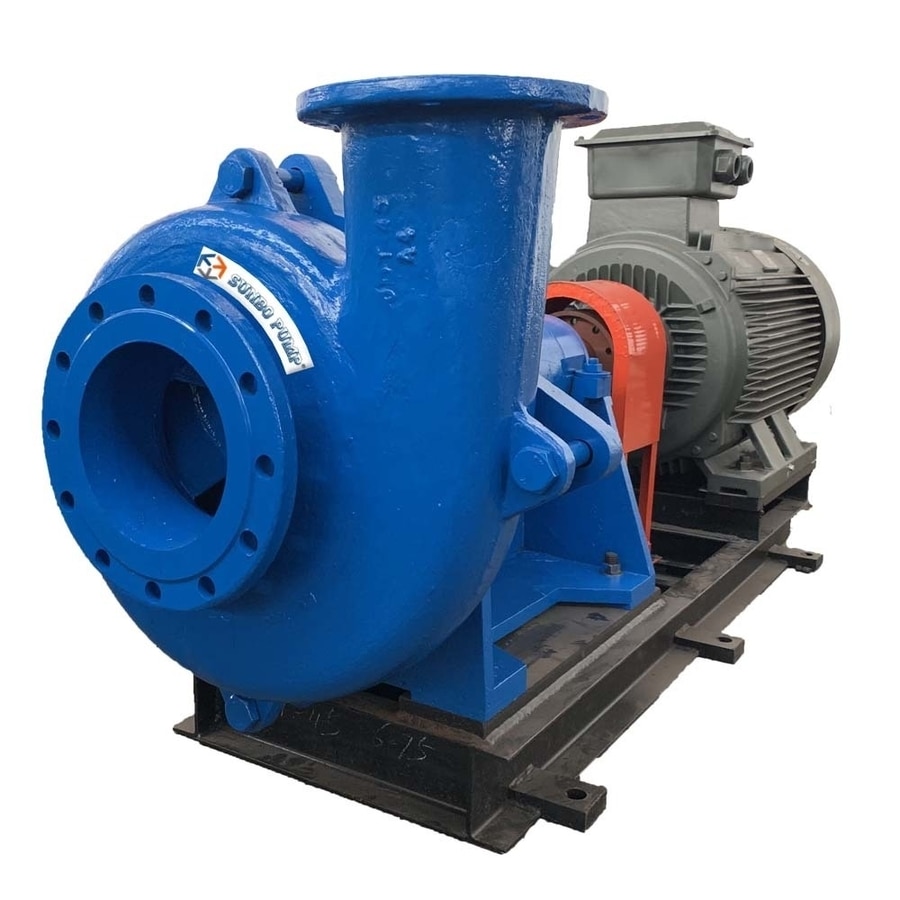

Hochwertige Schlammpumpe

Die Pumpen der HS-Serie sind für das kontinuierliche Fördern von hochabrasiven Schlämmen mit hoher Dichte bei minimalem Wartungsaufwand ausgelegt. Die horizontalen Kreiselpumpen haben über die gesamte Lebensdauer ihrer Komponenten einen hohen Wirkungsgrad. Die gummi- und metallausgekleideten Pumpen verfügen über Gehäuse, die radial in zwei Hälften geteilt sind. Minimale Gehäuseschrauben reduzieren den Wartungsaufwand und minimieren die Ausfallzeiten.

Die Pumpen der HHS-Baureihe sind speziell für den dauerhaften Einsatz in schlammartigen Anwendungen vorgesehen, bei denen eine große Förderhöhe pro Stufe erforderlich ist. Die Baureihe ist in der Lage, schwere, mittelgroße Partikel zu fördern und Förderhöhen von über 90 Metern pro Stufe zu erreichen. Das Verhältnis von kleinem Augendurchmesser zu Laufraddurchmesser bietet eine Kombination, die ein perfektes Verschleißverhalten ergibt.

Die MS- und SL-Pumpen wurden speziell für den sukzessiven Einsatz in schlammartigen Anwendungen entwickelt, bei denen ein großer Förderstrom bei einer geringen bis mittleren Förderhöhe erforderlich ist. Die Pumpen des Typs SM und SL mit ihrer gekapselten Bauweise ähneln der SH-Pumpe, haben jedoch im Vergleich zur HS-Pumpe eine deutlich geringere Baugröße.

Spezifikation

Größenbereich (Auslass)

1" bis 18" 25 mm bis 450 mm

Fördermengen

bis 22.000 gpm bis 5.000 m³/hr

Förderhöhe

bis 240 ft / bis 73 mt

MERKMALE

Lagerbaugruppe -- Eine Welle mit großem Durchmesser und kurzem Überhang minimiert die Durchbiegung und trägt zu einer langen Lebensdauer der Lager bei. Nur vier durchgehende Schrauben sind erforderlich, um das Patronengehäuse im Rahmen zu halten.

Laufbuchsen -- Leicht austauschbare Laufbuchsen sind mit dem Gehäuse verschraubt, nicht verklebt, um eine sichere Befestigung und einfache Wartung zu gewährleisten. Hartmetallauskleidungen sind vollständig gegen druckgeformte Elastomere austauschbar. Elastomer-Dichtringe sichern alle Auskleidungsverbindungen.

Gehäuse -- Gehäusehälften aus Gusseisen oder Sphäroguss mit externen Verstärkungsrippen bieten hohe Betriebsdruckfähigkeiten und ein zusätzliches Maß an Sicherheit.

Laufrad -- Vordere und hintere Abdeckungen sind mit Abpumpschaufeln versehen, die Rezirkulation und Verschmutzung der Dichtungen reduzieren. Laufräder aus Hartmetall und gegossenem Elastomer sind vollständig austauschbar. Eingegossene Laufradgewinde erfordern keine Einsätze oder Muttern. Ausführungen mit hohem Wirkungsgrad und großer Förderhöhe sind ebenfalls erhältlich.

Halsbuchse - Durch die Verwendung konischer Gegenflächen, die eine positive, genaue Ausrichtung während der Montage und einen einfachen Ausbau ermöglichen, wird der Verschleiß reduziert und die Wartung vereinfacht.

Einteiliger Rahmen -- Ein sehr robuster, einteiliger Rahmen nimmt das Patronenlager und die Wellenbaugruppe auf. Unterhalb des Lagergehäuses befindet sich ein externer Laufradeinstellmechanismus zur einfachen Einstellung des Laufradspiels.
