Beuleninspektion in der Flugzeugwartung mit dem FreeScan Omni von SHINING 3D Metrology

{{{sourceTextContent.subTitle}}}

Die manuelle Dellenprüfung verlangsamt die MRO von Flugzeugen. Erfahren Sie, wie der FreeScan Omni von SHINING 3D Metrology eine schnellere und zuverlässigere digitale Inspektion ermöglicht.

{{{sourceTextContent.description}}}

Die kritische Bedeutung der Integrität der Flugzeughaut und der Überwachung von Dellen

Im anspruchsvollen Umfeld der Wartung, Reparatur und Überholung (MRO) in der zivilen Luftfahrt ist die strukturelle Integrität der Außenhaut eines Flugzeugs nicht verhandelbar. Trotz der robusten Konstruktion sind der Rumpf und die Tragflächen anfällig für Dellen, die durch eine Vielzahl von Betriebsfaktoren verursacht werden. Zu den häufigsten Ursachen für Dellen gehören:

- Trümmer von Fremdkörpern (FOD): Steine, Trümmer der Start- und Landebahn oder harte Belagsteile, die während des Rollens, des Starts oder der Landung aufgewirbelt werden.
- Unwetterereignisse: Hagelstürme können Hunderte von Einschlagspuren an den Vorderkanten und Oberseiten hinterlassen.
- Vogelschlag: Einschläge mit hoher Geschwindigkeit - insbesondere an Flügelvorderkanten, Radomen und Rumpfabschnitten - führen zu lokalen Verformungen, die genauestens untersucht werden müssen.
- Vorfälle bei der Bodenabfertigung: Aufprall von Wartungsfahrzeugen, Frachtladern oder sogar Fluggastbrücken.

Auch wenn diese Vorfälle als kleine "Dellen" an der Oberfläche erscheinen, können sie die aerodynamische Effizienz beeinträchtigen und, was noch kritischer ist, zu struktureller Ermüdung oder versteckten Spannungskonzentrationen führen.

Gemäß dem Structural Repair Manual (SRM) muss jede Verformung genau gemessen und dokumentiert werden, um festzustellen, ob sie unter die zulässigen Schadensgrenzen (ADL) fällt. Wird eine kritische Delle nicht erkannt oder ihre Tiefe falsch eingeschätzt, kann dies die Lufttüchtigkeit gefährden und zu einem katastrophalen Versagen der Struktur führen.

Der Engpass: Traditioneller Messablauf

Für eine einzelne, isolierte Delle benötigt ein geschulter Techniker in der Regel etwa 2 Minuten, um eine vollständige Bewertung durchzuführen - Lokalisierung des tiefsten Punkts, Messung der Tiefe im Verhältnis zur unbeschädigten Kontur mit einem Tiefenmesser oder einer Messbrücke und manuelle Aufzeichnung des Ergebnisses.

In der Praxis sind die Szenarien jedoch selten so einfach. Nach Ereignissen wie Hagelstürmen oder Vogelschlag können Flugzeugoberflächen - wie Tragflächen oder Höhenleitwerke - Dutzende oder sogar mehr als hundert Beulen aufweisen, die über eine große Fläche verteilt sind. In diesen Fällen steigt die Messzeit schnell an:

100 Beulen x 2 Minuten = 200 Minuten (über 3 Stunden) aktive Messzeit

Diese Schätzung beinhaltet nicht die Zeit, die für die Navigation um die Flugzeugzelle, die manuelle Dateneingabe oder die Übermittlung der Messungen an die Ingenieurteams zur SRM-Auswertung benötigt wird.

Abgesehen von der zeitlichen Belastung birgt der traditionelle manuelle Ansatz zwei kritische Risiken:
- Menschliche Varianz: Die Wiederholbarkeit der Tiefenmesserplatzierung hängt stark von der Erfahrung und der Ermüdung des Technikers ab.
- Fragmentierung der Daten: Manuelle Aufzeichnungen (handgeschriebene Zahlen oder Fotos) sind schwer zu visualisieren, zu archivieren oder mit den Ingenieurteams für die SRM-Disposition zu teilen.

Im Zusammenhang mit Aircraft on Ground (AOG), wo sich Ausfallzeiten direkt in erheblichen finanziellen Verlusten niederschlagen, wird die Inspektionsgeschwindigkeit entscheidend. Gleichzeitig lassen die Sicherheitsstandards keinen Raum für Kompromisse.

MRO-Anbieter stehen daher unter zunehmendem Druck, die Durchlaufzeit (TAT) zu verkürzen und gleichzeitig die Messgenauigkeit und Rückverfolgbarkeit zu verbessern. Unter diesen Bedingungen ist die Umstellung von manuellen Werkzeugen auf digitale, messtechnische Prüfungen nicht mehr optional, sondern ein notwendiger Schritt zu effizienteren und zuverlässigeren Abläufen.

Der digitale Sprung: FreeScan Omni für eine rationalisierte automatisierte Dellenanalyse

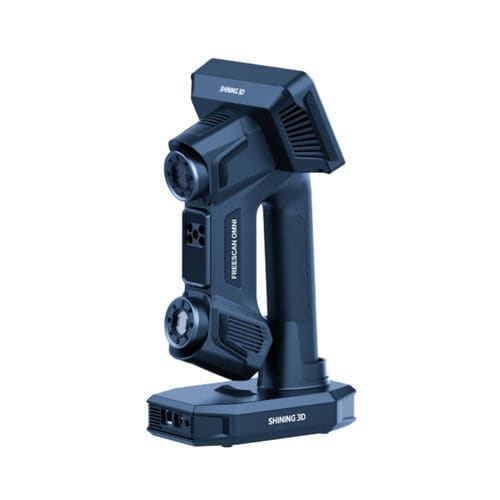

Um diese Herausforderungen zu meistern, stellt SHINING 3D Metrology den FreeScan Omni vor, einen eigenständigen, prüfungsbereiten 3D-Scanner, der sich hervorragend für das anspruchsvolle Umfeld der Instandhaltung eignet. Ausgestattet mit einem integrierten Computer und einem PTB-zertifizierten Inspektionsmodul, ermöglicht FreeScan Omni einen vollständigen Arbeitsablauf vor Ort: Scannen, automatische Dellenerkennung und -messung sowie visualisierte 3D-Berichte - alles mit einem einzigen Gerät.

FreeScan Omni bietet eine Messgenauigkeit von 0,02 mm und verwendet eine fortschrittliche Laserscantechnologie, die für reflektierende und strukturarme Oberflächen wie Aluminium und Verbundwerkstoffe optimiert ist.

Wie es funktioniert:
1. Scannen: Der Techniker geht um den betroffenen Bereich herum und erfasst die Oberflächengeometrie mit dem kabellosen und eigenständigen FreeScan Omni.
2. Erkennen: Das System identifiziert Dellen und Oberflächenabweichungen automatisch anhand der gescannten Daten.
3. Messen: Schlüsselmaße, wie z. B. die Tiefe und Position der Delle, werden automatisch berechnet.
4. Bericht: Es wird ein klarer, visueller 3D-Bericht für die technische Bewertung erstellt.

Die wichtigsten Vorteile im MRO-Kontext der zivilen Luftfahrt:
Operative Flexibilität (drahtlos und integriert)

FreeScan Omni eliminiert die Komplexität der Einrichtung. Im Hangar oder auf dem Vorfeld können Inspektionen sofort beginnen - kein externer Laptop, keine Kabel, keine Wartezeiten. Dank dieser Flexibilität können die Techniker direkt am Flugzeug arbeiten, selbst in beengten Umgebungen.

Geschwindigkeit in großem Maßstab

Im Gegensatz zu manuellen Geräten, die 2 Minuten pro Delle benötigen, erfasst FreeScan Omni den gesamten betroffenen Bereich in einem einzigen Scanvorgang. Unabhängig davon, ob es sich um 10 oder 100 Dellen handelt, bleibt die Inspektionszeit in Minuten gemessen, was die Gesamtdurchlaufzeit (TAT) erheblich reduziert.

Rückverfolgbare, standardisierte Berichte

Alle Prüfergebnisse werden automatisch in strukturierten, visuellen 3D-Berichten zusammengestellt. Im Vergleich zu handschriftlichen Notizen oder verstreuten Fotos lassen sich diese digitalen Aufzeichnungen leicht überprüfen, archivieren und weitergeben, was eine vollständige Rückverfolgbarkeit gewährleistet und eine einheitliche SRM-Bewertung unterstützt.

Kostengünstiger & effizienter Betrieb

Durch die Verkürzung der Bodenzeit des Flugzeugs (AOG), die Verringerung von Nacharbeiten aufgrund von Messungsinkonsistenzen und die Bereitstellung überprüfbarer Daten für technische Entscheidungen bietet FreeScan Omni messbare Kosteneinsparungen und langfristige betriebliche Effizienz.

Über die Beuleninspektion hinaus: Eine umfassendere Vision für die zivile Luftfahrt

Obwohl die Delleninspektion ein wichtiger Anwendungsfall ist, stellt sie nur einen Teil einer viel größeren Chance für die digitale Transformation in der MRO der zivilen Luftfahrt dar.

Von der Inspektion von Flugzeugzellen und der Überprüfung von Komponenten bis hin zu Reverse Engineering und digitaler Dokumentation bietet SHINING 3D Metrology ein umfassendes Portfolio an 3D-Scan-Lösungen, die auf die sich entwickelnden Anforderungen der Luftfahrtindustrie zugeschnitten sind. Diese Lösungen ermöglichen eine schnellere Datenerfassung, konsistentere Messungen und vollständig digitale Arbeitsabläufe und helfen MRO-Anbietern, ihre Effizienz zu steigern und gleichzeitig strenge Sicherheits- und Compliance-Standards einzuhalten.

Erfahren Sie, wie SHINING 3D Metrology Anwendungen in der zivilen Luftfahrt über den gesamten Lebenszyklus hinweg unterstützt.
