SHINING 3D bringt EinScan Trak auf den Markt: das weltweit erste kabellose, dualformatige und markerfreie Tracking-System

{{{sourceTextContent.subTitle}}}

SHINING 3D stellt EinScan Trak vor, das erste kabellose, dual-form-basierte, markierungsfreie Tracking-System, das die Effizienz und Flexibilität bei vielfältigen Digitalisierungsanwendungen erhöht.

{{{sourceTextContent.description}}}

Trak rein, Marker raus
Auf der Grundlage von mehr als 20 Jahren Erfahrung in der hochpräzisen 3D-Digitalisierung stellt SHINING 3D, ein weltweit anerkannter Anbieter professioneller 3D-Scanlösungen, stolz EinScan Trak vor – das weltweit erste kabellose, dualformatige und markerfreie Tracking-System.

EinScan Trak wurde entwickelt, um groß angelegte 3D-Scan-Workflows zu vereinfachen und gleichzeitig sowohl weitläufige Szenen als auch kleine Objekte mit professioneller Leistung nahtlos zu erfassen. Das System kombiniert ein optisches Tracking-System mit einem innovativen, abnehmbaren Handscanner und ermöglicht es Anwendern, große Objekte im Tracking-Modus effizient zu scannen sowie mit dem Handscanner lokale, hochdetaillierte Aufnahmen zu erstellen.

Dank seines markierfreien Tracking-Systems ermöglicht EinScan Trak Anwendern das direkte Scannen großer Objektoberflächen, ohne Marker am Objekt selbst anbringen zu müssen, während der Handscanner-Modus zudem das markierfreie Scannen mit blauem Laser für strukturreiche Oberflächen unterstützt. Dies ermöglicht effiziente markierfreie Arbeitsabläufe sowohl im Tracking-Modus als auch im Handscanner-Modus, wodurch die Vorbereitungszeit erheblich verkürzt und die Gesamtproduktivität gesteigert wird.

Mit drei Laserscan-Modi, kabellosem Betrieb, flexiblen Hardwarekonfigurationen und intelligenter Workflow-Integration bietet der EinScan Trak eine professionelle 3D-Digitalisierungslösung für Reverse Engineering, individuelle Anpassungen in der Automobilindustrie, die Erhaltung des kulturellen Erbes, die technische Konstruktion und die Digitalisierung großer Objekte.

Ein System, zwei Arbeitsmodi

Tracker + sphärischer Scanner für große Objekte, Handscanner für maximale Flexibilität

Herkömmliche Großscansysteme erfordern oft unterschiedliche Scanlösungen für verschiedene Aufgaben sowie komplexe Aufbauten und einen erheblichen Vorbereitungsaufwand. Die EinScan Trak-Serie vereinfacht den Prozess, indem sie zwei Scan-Workflows in einem System vereint.

1. Tracking-Modus

Im Tracking-Modus arbeitet der sphärische Scanner drahtlos mit dem Tracker zusammen, um ein schnelles und flächendeckendes Scannen mittlerer bis großer Objekte zu ermöglichen. Damit eignet er sich besonders für Anwendungen wie Karosserien und Nachrüstungen im Automobilbereich, Schnellboote sowie private Yachten.

Der Tracker verfolgt die Position des sphärischen Scanners mithilfe seiner retroreflektierenden Marker präzise, sodass für die Verfolgung keine durchgehenden Objektmerkmale oder Marker erforderlich sind. Dies ermöglicht einen flexibleren Scan-Workflow, bei dem Anwender effizient zwischen Scanbereichen wechseln können, während die stabile und zuverlässige Datenerfassung bei großen Objekten gewährleistet bleibt.

2. Handscanner-Modus

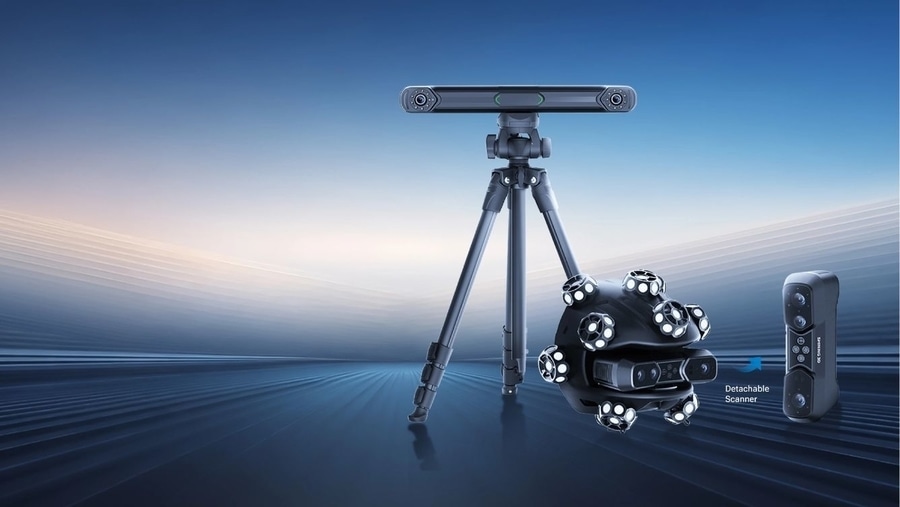

Für Aufgaben, die eine größere Reichweite und Flexibilität erfordern, lässt sich der Scanner schnell abnehmen und eigenständig als kabelloser Handlaserscanner verwenden.

Dieser Modus eignet sich besonders gut für die Datenerfassung bei kleinen mechanischen Bauteilen, tiefen Hohlräumen, engen Räumen und anderen schwer zugänglichen Bereichen. Als Handscanner erfordert er keine Einrichtung eines Trackers, was den Einsatz, den Transport und die Bedienung beim Scannen vereinfacht.

Anwender können innerhalb desselben Projekts vom Tracking-Modus in den Scanner-Modus wechseln, wodurch eine lückenlose Datenerfassung gewährleistet und gleichzeitig die Flexibilität und Effizienz des Arbeitsablaufs verbessert wird.

Ein Blick ins Innere des Tracking-Systems

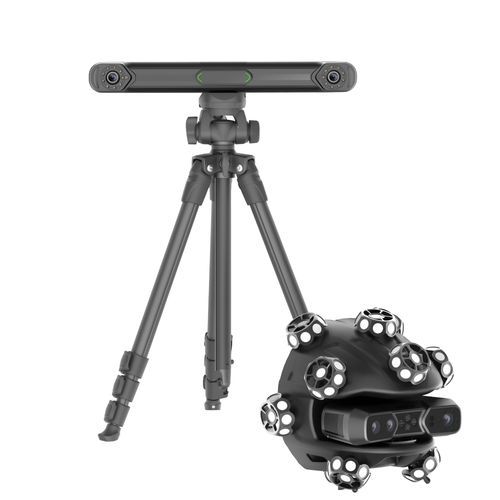

Das EinScan Trak-System basiert auf zwei eng aufeinander abgestimmten Komponenten: einem optischen Tracker und einem sphärischen Scannermodul, das für eine hocheffiziente Oberflächenabdeckung ausgelegt ist. Das sphärische Scannermodul integriert einen abnehmbaren Handscanner, der für den flexiblen Handbetrieb abgenommen werden kann.

Der Scanner verfügt über zwei 2-MP-Tiefenkameras und eine 5-MP-Texturkamera zur gleichzeitigen Erfassung von Geometrie- und Farbdaten. Sein Laserprojektionssystem besteht aus gekreuzten Laserlinien für hocheffizientes Scannen, parallelen Laserlinien zur Erfassung feiner Details und einer einzelnen Laserlinie für das Scannen tiefer Merkmale, wobei jeder Modus für spezifische Anwendungen optimiert ist. Der Tracker ist zudem mit einer 5-MP-Tiefenkamera ausgestattet, um die Tracking-Leistung und die räumliche Erfassung zu verbessern.

Drei Blaulaser-Modi für vielfältige Anforderungen

Hohe Effizienz, feine Details und tiefliegende Merkmale

Die EinScan Trak-Serie verfügt über drei spezielle Laserscan-Modi, um sich an unterschiedliche Anwendungen anzupassen.

Gekreuzte Laserlinien
Der für Hochgeschwindigkeits-Scans und maximale Effizienz konzipierte Projektor mit gekreuzten Laserlinien ist beim EinScan Trak mit 19+19 Linien erhältlich. Durch die erhöhte Anzahl an Laserlinien werden pro Bild mehr Daten erfasst, was eine schnellere Datenerfassung bei gleichzeitig flüssigerem Tracking ermöglicht. Die erweiterte Abdeckung der Pro-Konfiguration steigert die Scan-Effizienz und die Gesamtproduktivität zusätzlich.

7 parallele Laserlinien
Mit 7 parallelen Laserlinien ist dieser Modus darauf ausgelegt, scharfe Kanten und feine Details mit außergewöhnlicher Klarheit zu erfassen, wodurch er sich besonders gut für Reverse Engineering, mechanische Bauteile und Messabläufe eignet. Er ermöglicht die präzise Erfassung von Kanten, Konturen und komplexen Oberflächenmerkmalen und hilft Anwendern dabei, hochwertige Daten für Anwendungen zu gewinnen, bei denen es auf Details ankommt.

Einzelne Laserlinie
Der für anspruchsvolle Scanszenarien optimierte Einzel-Laser-Modus eignet sich hervorragend für die Datenerfassung aus tiefen Bohrungen, schmalen Kanälen, inneren Strukturen und anderen schwer zugänglichen Geometrien. Indem er die Scanreichweite auf Bereiche ausweitet, die für herkömmliche Scanmethoden oft problematisch sind, ermöglicht er es Anwendern, detaillierte und zuverlässige Daten für komplexe Teile und anspruchsvolle Reverse-Engineering-Projekte zu erfassen.

Drahtloses Großflächenscannen
Die EinScan Trak-Serie wurde für flexible Scan-Workflows entwickelt und unterstützt sowohl den drahtlosen als auch den kabelgebundenen Betrieb, sodass sich Anwender ohne Kabeleinschränkungen frei durch verschiedene Umgebungen bewegen können. Sie kombiniert schnelles Großflächenscannen mit lokaler, hochpräziser Detailerfassung und ermöglicht so eine effiziente Erfassung ganzer Objekte, während bei Bedarf auch die Rekonstruktion feiner Details unterstützt wird. Ausgestattet mit einem Akku mit hoher Kapazität und einem Wi-Fi-6-Kommunikationsmodul verbindet sich das System über ein eigenständiges LAN und koppelt sich beim Start automatisch, was ein stabiles und flüssiges kabelloses Scannen in einer Reichweite von bis zu 4 Metern gewährleistet.

Die präzise Ausrichtung mehrerer Projekte ermöglicht es, Datensätze, die von verschiedenen Tracker-Positionen aus erfasst wurden, durch merkmalsbasierte Ausrichtung nahtlos zusammenzuführen, ohne dass Marker am Objekt erforderlich sind. Dies gewährleistet eine gleichbleibend hohe Detailgenauigkeit bei groß angelegten Scanprojekten.

Die Hybrid-Leapfrog-Funktion erweitert die Scanflexibilität zusätzlich, indem sie es Anwendern ermöglicht, den Tracker kontinuierlich neu zu positionieren und dabei eine unterbrechungsfreie Verfolgung sowie stabile Messgenauigkeit beizubehalten, was den effektiven Scanbereich für die Digitalisierung großer Flächen erheblich vergrößert.

Ergänzend zu diesem effizienten Arbeitsablauf bietet die EinScan Trak-Serie Scangeschwindigkeiten von bis zu 2.900.000 Punkten pro Sekunde, wodurch Anwender große Objekte schnell und effizient erfassen und anspruchsvolle Scanprojekte beschleunigen können.

Markerloses 3D-Scannen für alle Anwendungsszenarien

Das Anbringen von Markern war traditionell einer der zeitaufwendigsten Aspekte des 3D-Scannens. In vielen Anwendungsbereichen, wie beispielsweise der Restaurierung von Oldtimern, der Erhaltung des kulturellen Erbes und der Digitalisierung von Kunstwerken, kann das Anbringen von Markern aufgrund der Beschaffenheit und des Wertes der zu scannenden Objekte zudem unpraktisch, unerwünscht oder sogar verboten sein.

Die EinScan Trak-Serie begegnet diesen Herausforderungen mit fortschrittlichen markerfreien Technologien und ermöglicht markerfreies Scannen nicht nur im Tracking-Modus durch ihr markerfreies Tracking-System, sondern auch im Handscanner-Modus, der auf der markerfreien Lasertechnologie von SHINING 3D basiert. Bei Objekten mit komplexen und nicht wiederkehrenden geometrischen Merkmalen nutzt der Handscanner Oberflächenmerkmale zur Verfolgung und Ausrichtung, sodass Anwender ohne zusätzliche Einrichtung sofort mit dem Scannen beginnen können. Für Anwendungen, die ein Höchstmaß an Scandetails erfordern, stehen globale Marker weiterhin als Option zur Verfügung.

Effiziente Erstellung vollständiger 3D-Modelle
Flexibles Scannen, intelligente Zusammenführung

Die EinScan Trak-Serie kombiniert großflächige Abdeckung mit der Erfassung feiner Details innerhalb eines einzigen Projekts. Während des Scannens können Anwender zwischen verschiedenen Auflösungen wechseln und die „Lokale Auflösung“ auf Bereiche anwenden, die eine höhere Detailgenauigkeit erfordern. Dies ermöglicht einen flexibleren Arbeitsablauf, der Geschwindigkeit und Detailgenauigkeit in Einklang bringt. Mit einer Scanreichweite von bis zu 4 m und Auflösungen von bis zu 0,05 mm unterstützt das System sowohl das effiziente Scannen großer Objekte als auch die hochpräzise Erfassung von Details.

Im Tracking-Modus und im Scanner-Modus erfasste Daten lassen sich innerhalb eines einzigen Projekts effektiv zusammenführen, wobei die Kompatibilität zwischen verschiedenen Lasermodi gewährleistet ist. Dieser optimierte Arbeitsablauf reduziert redundante Daten und ermöglicht es Anwendern gleichzeitig, vollständigere und konsistentere 3D-Modelle mit höherer Effizienz zu erstellen.

Äußerst anpassungsfähiger, flexibler drahtloser Arbeitsablauf
Die EinScan Trak-Serie wurde für den zuverlässigen Einsatz in anspruchsvollen realen Umgebungen entwickelt. Ihre fortschrittlichen Scanfunktionen ermöglichen eine stabile Datenerfassung auf schwierigen Oberflächen, darunter schwarze Materialien, reflektierende Oberflächen, metallische Bauteile und Felgen, wodurch Datenverluste minimiert und der Aufwand für die Oberflächenvorbereitung reduziert werden. Diese Vielseitigkeit ermöglicht es Anwendern, ein breiteres Spektrum an Scan-Anwendungen in den Bereichen Industrie, Automobilbau und Ingenieurwesen sicher zu bewältigen.

Das System liefert zudem zuverlässige Scan-Leistung sowohl im Innen- als auch im Außenbereich, einschließlich Außenumgebungen mit Beleuchtungsstärken von bis zu 110.000 Lux.

Die Akkuleistung ermöglicht eine Betriebsdauer von bis zu 5,5 Stunden im Tracking-Modus und bis zu 3,5 Stunden im Scanner-Modus, während im laufenden Betrieb austauschbare Akkus für unterbrechungsfreie Arbeitsabläufe sorgen.

Die hochfeste Kohlefaserkonstruktion sorgt für hervorragende Langlebigkeit und gewährleistet gleichzeitig die Tragbarkeit für Transport und den Einsatz vor Ort.

5-MP-HD-Texturaufnahme
Hohe Auflösung. Echtfarben.

Bislang wurden Laser-Tracking-Systeme vor allem wegen ihrer Geschwindigkeit, Detailgenauigkeit und Messfähigkeiten geschätzt, jedoch selten mit einer hochwertigen Farberfassung in Verbindung gebracht. Ausgestattet mit einer 5-MP-Texturkamera bricht der EinScan Trak mit diesem Klischee und liefert neben präzisen geometrischen Daten auch eine realistische Farb- und Materialwiedergabe. So können Anwender nicht nur die Form eines Objekts, sondern auch dessen optisches Erscheinungsbild bewahren, was das System ideal für die Erhaltung des kulturellen Erbes, für Museen, wissenschaftliche Forschung, Bildung und digitale Archivierung macht.

Flexibles Scannen, präzise Messung, optimiertes Reverse Engineering
Integrierte professionelle Messlösung: EXMeasure

Präzise Messung. Übersichtliche visuelle Berichte.
Um vielfältigen Messanforderungen gerecht zu werden und ein noch besseres Nutzererlebnis zu bieten, lässt sich die EinScan Trak-Serie nahtlos in EXMeasure integrieren. Die Software unterstützt mehrere Methoden zur Modellausrichtung sowie die Erstellung von Merkmalen für Punkte, Linien, Ebenen, Zylinder, Kugeln und andere geometrische Elemente und bietet damit eine flexible Grundlage für die Maßanalyse. Mit EXMeasure können Sie mit einem Klick einen Farbkartenvergleich zwischen Referenzmodell und Messmodell durchführen. Messen Sie Ebenheit, Parallelität, Zylindrizität und weitere Parameter im Bereich der GD&T-Prüfung; ermitteln Sie schnell Winkel, Fläche und Volumen des Modells oder simulieren Sie Messungen mit einem Messschieber für Durchmesser, Länge und andere Abmessungen. EXMeasure bietet ein umfassendes Toolkit innerhalb eines optimierten Arbeitsablaufs. In Kombination mit der visuellen Berichterstellung ermöglicht es eine klarere und effizientere Kommunikation von Messergebnissen und beschleunigt so die Prozesse der Qualitätskontrolle und der technischen Verifizierung.

Optimiertes Reverse Engineering. CAD-fähige Modelle.
Um die Lücke zwischen hochwertigen 3D-Scandaten und nachgelagerten CAD-Workflows zu schließen, lässt sich die EinScan Trak-Serie nahtlos in die EXModel-Serie integrieren. Die Software unterstützt die effiziente Bearbeitung von Netzmodellen, die Koordinatenausrichtung, die Extraktion von Grundformen, Querschnitte, 2D-/3D-Skizzen, Freiformmodellierung, automatische Oberflächenerstellung und featurebasierte Rekonstruktion und bietet damit eine flexible Grundlage für Reverse Engineering und Produktüberarbeitung. Mit EXModel können Anwender komplexe Scan-Netzmodelle in bearbeitbare, CAD-fähige Geometrie umwandeln, Referenzen aus einer Vielzahl geometrischer Elemente erstellen und präzise Oberflächen und Profile für die weitere Designverfeinerung generieren. In Kombination mit dem Standard-CAD-Export und der optimierten Merkmalübertragung hilft EXModel Anwendern dabei, effizienter von Scandaten zu fertigungsfähigen digitalen Modellen zu gelangen, wodurch Arbeitsabläufe im Bereich Reverse Engineering, Konstruktionsoptimierung und Produktionsvalidierung beschleunigt werden.

Die EinScan Trak-Serie wurde entwickelt, um sich an vielfältige Scan-Anforderungen anzupassen, und ermöglicht Fachleuten aus verschiedenen Branchen, die physische Welt mit größerer Effizienz und Flexibilität zu digitalisieren. Von branchenspezifischen Anpassungen über Produkt- und Industriedesign bis hin zu technischen Messungen bietet das System einen zuverlässigen und optimierten Arbeitsablauf zur Erfassung präziser 3D-Daten. Über industrielle Anwendungen hinaus eignet sich das System dank seiner Fähigkeit, sowohl präzise Geometrie als auch realistische Farbinformationen zu erfassen, auch hervorragend für die Erstellung digitaler Assets für AR, VR und andere Anwendungen im Bereich digitaler Inhalte. Gleichzeitig eröffnet es neue Möglichkeiten für die Erhaltung des kulturellen Erbes, die Digitalisierung von Kunstwerken, den Bildungsbereich und die wissenschaftliche Forschung und macht fortschrittliche 3D-Digitalisierungstechnologie einem noch breiteren Nutzerkreis zugänglich.

Die Zukunft der professionellen 3D-Digitalisierung gestalten

Seit 2004 widmet sich SHINING 3D der Entwicklung fortschrittlicher und dennoch zugänglicher 3D-Scan-Hardware und -Software und hat damit eine solide Grundlage in der Forschung und Entwicklung sowie in der Fertigung professioneller 3D-Digitalisierungslösungen geschaffen. In den vergangenen zwei Jahrzehnten haben die Technologien des Unternehmens Fachleute in einer Vielzahl von Branchen unterstützt, darunter industrielle Messtechnik, Vollfeldinspektion, 3D-Modellierung, Reverse Engineering und digitale Zahnmedizin, und SHINING 3D als vertrauenswürdigen globalen Anbieter professioneller 3D-Scanlösungen etabliert.

Mit der Einführung der EinScan Trak-Serie macht SHINING 3D einen weiteren entscheidenden Schritt vorwärts in der professionellen 3D-Digitalisierung.

Drahtlos, markierfrei und für die gesamte Komplexität realer Scan-Aufgaben ausgelegt, vereint sie die Geschwindigkeit, Flexibilität und Präzision, die modernes Ingenieurwesen erfordert – in einer einzigen, integrierten Plattform. Ob bei der Erfassung komplexer mechanischer Details oder der Digitalisierung großer Industrieanlagen – die EinScan Trak-Serie ermöglicht es Fachleuten, bei einer Vielzahl von Digitalisierungsprojekten schneller, effizienter und mit größerer Sicherheit zu arbeiten.
