Hydraulische Richtpresse für Hydraulikkräne

100-Tonnen-C-Rahmen-Hydraulik-Richtpresse

Wir freuen uns, die Fertigstellung einer hochwertigen hydraulischen Richtpresse bekannt zu geben, die speziell auf die Bedürfnisse eines unserer internationalen Kunden, eines führenden Herstellers von Hydraulikkränen, zugeschnitten ist. Dieses Projekt unterstreicht unsere Expertise in der Entwicklung und Herstellung spezialisierter und kundenspezifischer Hydraulikpressen, die für komplexe Richtprozesse unerlässlich sind.

Technische Merkmale und Innovationen der C-Gestellpresse

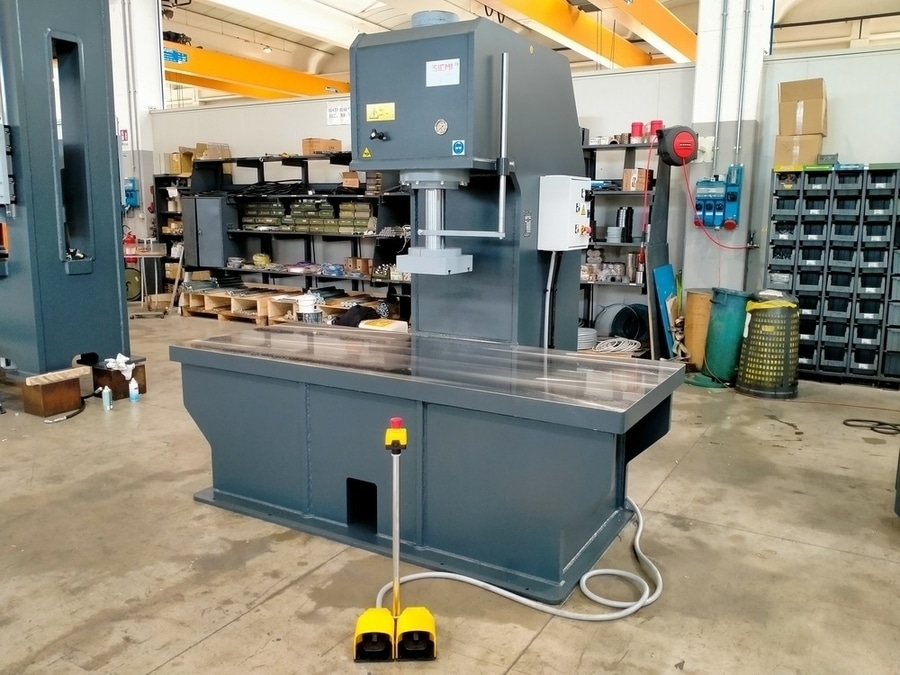

Diese 100-Tonnen-C-Rahmen-Elektrohydraulikpresse wurde für das Richten langer, sperriger Teile entwickelt, wie sie typischerweise im Maschinenbau, beispielsweise bei Hydraulikkränen, zum Einsatz kommen. Ihr markantestes Merkmal ist der große Arbeitstisch (2500 x 1000 mm), der eine komfortable Auflagefläche für die Positionierung großer Bauteile bietet. Diese großzügige Arbeitsplattform gewährleistet betriebliche Flexibilität und optimiert die Effizienz des Produktionszyklus des Kunden.

Die Maschinenkonstruktion wurde für höchste Präzision und optimale Richtergebnisse konzipiert. Der Arbeitstisch ist sorgfältig gefräst und direkt mit dem stabilen C-Rahmen verschweißt. Dieses Konstruktionsdetail minimiert die Durchbiegung und sorgt selbst bei einer maximalen Belastung von 100 Tonnen für eine perfekte Ausrichtung.

Betriebsdetails und zertifizierte Sicherheit
Der Hydraulikzylinder verfügt über einen Nutzhub von 500 mm und eine konstante Kraft über die gesamte Ausfahrlänge. Die Arbeitshöhe bzw. der maximale Abstand zwischen Spindel und unterer Plattform beträgt 615 mm und ermöglicht so die Aufnahme von Werkstücken mit sehr hoher Höhe. Zur Aufnahme der Richtwerkzeuge ist ein kleiner, 300 x 300 mm großer Obertisch mit T-Nuten am Spindel befestigt. Die Pressenaussparung beträgt 300 mm und erleichtert so den Zugang und die seitliche Bewegung des Werkstücks.

Die Bedienung dieser elektrohydraulischen Presse erfolgt über ein Doppelpedalsystem, das dem Bediener eine ergonomische und sichere Steuerung ermöglicht. Besonderes Augenmerk wurde auf die Arbeitsgeschwindigkeiten gelegt:

Kolbenabstiegsgeschwindigkeit (Annäherung): 10 mm/s
Arbeitsgeschwindigkeit (Richtung): 4 mm/s
Diese langsame Arbeitsgeschwindigkeit ist nicht nur eine Präzisionsanforderung, sondern auch eine grundlegende Sicherheitsmaßnahme. Wie in den europäischen Sicherheitsvorschriften für hydraulische Pressen vorgeschrieben, ermöglicht die langsame Absenkgeschwindigkeit dem Bediener die sichere Handhabung und Neupositionierung des zu richtenden Werkstücks während des Pressenbetriebs.

Unsere Erfahrung in der Herstellung hydraulischer Richtpressen macht uns zum idealen Partner für Unternehmen, die Maschinen mit nicht standardmäßigen Maß- und Betriebsspezifikationen benötigen.

Kontaktieren Sie uns, um Ihre nächste kundenspezifische C-Rahmen-Richtpresse oder elektrohydraulische Pressenlösung für die Werkstatt zu besprechen.
