Maßgeschneiderte 100-Tonnen-Hydraulikpresse mit Schiebetisch

Maßgeschneiderte 100-Tonnen-Hydraulikpresse: Die Lösung für Werkstätten, die auf Eisenbahngelenke und Kardangelenke spezialisiert sind

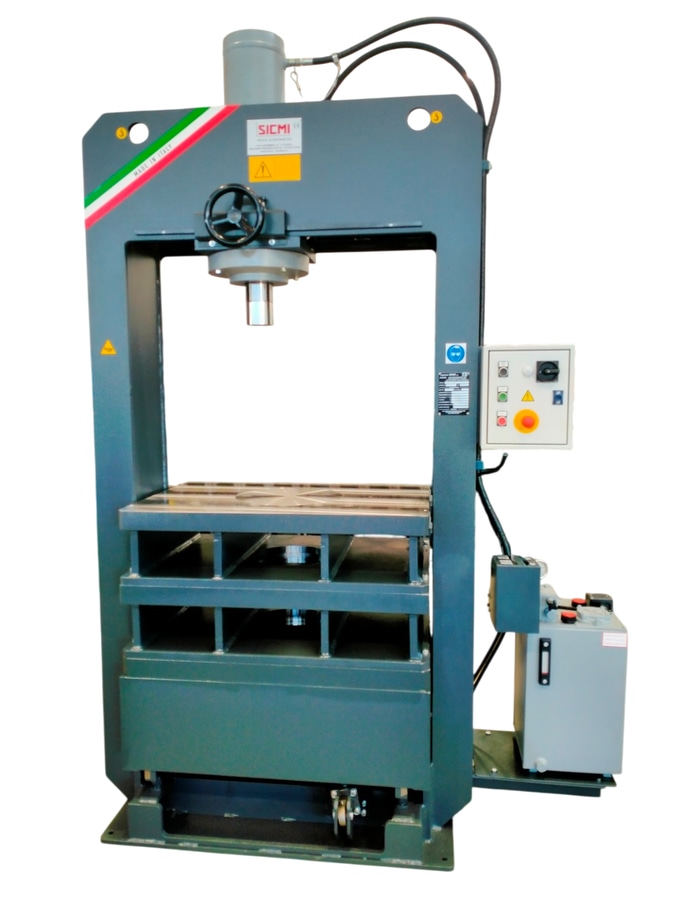

Eine leistungsstarke und innovative 100-Tonnen-Hydraulikpresse mit einem vollständig kundenspezifischen Schiebetisch steht zur Auslieferung und Endmontage bereit. Diese hochmoderne Maschine ist für eine Werkstatt bestimmt, die auf die Herstellung von Gelenken und Kreuzgelenken für die Eisenbahnindustrie spezialisiert ist – ein Bereich, der Präzision, Robustheit und optimierte Betriebslösungen erfordert. Dieser Auftrag ist ein Paradebeispiel dafür, wie kundenspezifische mechanische Konstruktionen die spezifischen Anforderungen der Schwerindustrie erfüllen können.

Technische Merkmale und Anpassung der elektrohydraulischen Presse

Das Projekt basiert auf einer elektrohydraulischen Presse mit hoher Kapazität, die jedoch durch die individuellen Wünsche des Kunden einzigartig wurde. Das zentrale Element ist der großzügig dimensionierte 1050 x 700 mm große, mobile Werktisch bzw. Schiebetisch. Diese Funktion wurde entwickelt, um das Laden schwerer Eisenbahnkomponenten (wie Gelenke und Kreuzgelenke) mithilfe eines Brückenkrans direkt auf den Werktisch zu erleichtern. Der Bediener kann dann die Teile einfach laden und mit einem einfachen Befehl den Tisch unter den Zylinder schieben, um den Presszyklus zu starten.

Die Tischbewegung erfolgt hydraulisch, was für Laufruhe und Präzision sorgt, und wird durch einen speziellen Hebel aktiviert, der dem Bediener während der Vorbereitungsphasen die nötige Kontrolle bietet.

Betriebsflexibilität für Teile unterschiedlicher Größe

Um die Verarbeitungsflexibilität zu maximieren, wünschte sich der Kunde zwei zusätzliche Hubplatten. Diese modularen Platten verringern den Abstand zwischen Kolben und Arbeitsplattform, sodass die 100-Tonnen-Hydraulikpresse Metallteile unterschiedlicher Größe und Höhe – von dünnsten bis zu sperrigsten – effizient verarbeiten kann.

Die Konfiguration der drei Arbeitstische (Schiebetisch und zwei Hebeplatten) bietet zusätzliche Flexibilität. Jeder Tisch verfügt über eine zentrale Öffnung von 300 mm, die speziell für Anwendungen konzipiert ist, bei denen ein Durchgang oder eine Entladung durch die Arbeitsfläche erforderlich ist. Das entscheidende Merkmal ist die abnehmbare Platte zur Abdeckung der Öffnung.

Dieses intelligente Design ermöglicht dem Bediener:
1. Durch Entfernen der Abdeckplatte die volle Höhe der Presse und der Bohrung für Extrusions- oder Montagevorgänge zu nutzen.
2. Die volle Oberfläche des Arbeitstisches für Standardpressvorgänge zu nutzen, wenn die Abdeckung auf der Werkbank platziert ist.

Höchste Präzision mit Kreuzzylinder

Die individuelle Anpassung ist damit noch nicht abgeschlossen. Der an der Schiebetischpresse montierte Hydraulikkolben ist mit einem Querbewegungssystem (von links nach rechts) ausgestattet. Der Bediener steuert diese Feinbewegung über ein Handrad und kann so jeden Punkt des Materials auf der Werkbank erreichen, ohne das Werkstück selbst bewegen zu müssen. Dies erhöht die Präzision deutlich und reduziert die Rüstzeiten.

Sicherheit und Einhaltung europäischer Vorschriften

Die Betriebssicherheit wird durch die Einhaltung europäischer Sicherheitsnormen gewährleistet. Der Hydraulikzylinder arbeitet mit einer kontrollierten Geschwindigkeit von 9 mm/s. Diese Geschwindigkeit, kombiniert mit der Ergonomie der Maschine, ermöglicht es dem Bediener, die Presse während der Annäherungs- und Positionierungsphase mit nur einer Hand zu bedienen. Die Kombination aus hoher Kraft, individueller Anpassung und Augenmerk auf Sicherheit macht diese elektrohydraulische Presse zum idealen Werkzeug für die hochwertige Produktion im Eisenbahnsektor.
