C-Rahmen Hydraulische Richtpresse für Metallrohre und -profile

Unsere Werkstatt hat kürzlich die Fertigung einer hochmodernen C-Rahmen-Hydraulikpresse abgeschlossen.

Diese Maschine wurde speziell für das Richten von Metallrohren und -profilen entwickelt und konstruiert und erfüllt die hohen Anforderungen der Industrie an Präzision und Leistung. Die Presse ist für den Einsatz in einer Produktionsstätte eines großen Tankherstellers vorgesehen und demonstriert die Zuverlässigkeit und Robustheit unserer Lösungen selbst unter anspruchsvollsten industriellen Bedingungen.

Leistungs- und technische Merkmale der Presse

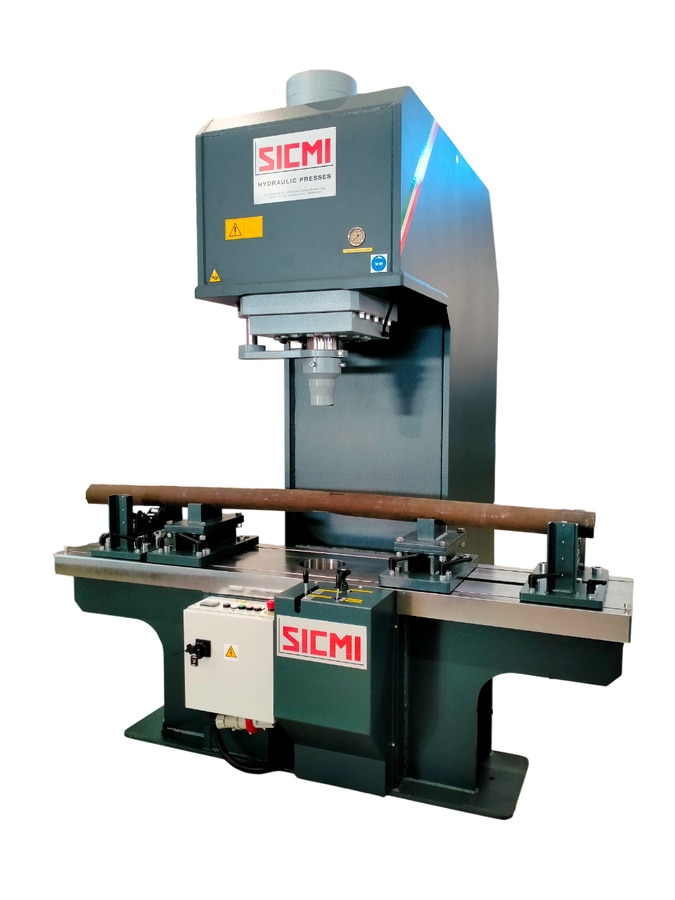

Die neue hydraulische C-Presse entwickelt eine Kraft von 160 Tonnen und ist mit einem 2500 mm langen und 500 mm breiten Arbeitstisch ausgestattet, der die Bearbeitung großer Werkstücke ermöglicht.

Die Oberfläche der Werkbank, die für ein leichtes Gleiten der Bauteile und höchste Genauigkeit beim Richten präzisionsgefräst ist, verfügt über T-Nuten. Vier Stützwagen gleiten entlang dieser Führungen und positionieren das zu richtende Werkstück optimal.

Das innovative Trägersystem besteht aus zwei Arten von Wagen:

Externe Wagen (Heben und Drehen): Diese beiden Schlitten heben und drehen das Rohr. Das hydraulische Anheben erfolgt gleichzeitig über einen einzigen, an der Vorderseite angebrachten Hebel. Dank der leichtgängigen Lager der Schlitten kann der Bediener das Rohr anschließend manuell drehen und so den exakten Richtpunkt leichter finden.

Zentralwagen (Unterstützung): Die beiden zentralen Laufwagen dienen ausschließlich der stabilen Abstützung des Metallrohrs oder -profils während des Betriebs.

Beide Mittelwagen sind mit einer abnehmbaren und austauschbaren Deckplatte ausgestattet – ein Detail, das die Vielseitigkeit der Richtpresse maximiert. Zum Standardlieferumfang gehören verschiedene Konfigurationen zum Rohrrichten:

Eine V-förmige Gehäuseplatte für Rohre mit Durchmessern von 20 mm bis 50 mm.
Eine zweite spezielle Platte für größere Durchmesser, von 60 mm bis 150 mm.
Zusätzlich wird für das Richten flacher Metallprofile für jeden Mittelschlitten eine Platte mit absolut ebener Oberfläche mitgeliefert. Diese Austauschbarkeit gewährleistet, dass die 160-Tonnen-Hydraulikpresse ein breites Spektrum an Bearbeitungsprozessen bewältigen kann.

Erweiterte Funktionen und Überwachung
Der Hauptzylinder dieser hydraulischen Richtpresse in C-Rahmenbauweise wird von zwei austauschbaren Stempeln (beide V-förmig) angetrieben, die sich an den Durchmesser des zu bearbeitenden Rohrs anpassen.

Der Hydraulikzylinder verfügt über einen Hub von 600 mm und arbeitet mit einer kontrollierten Abwärtsgeschwindigkeit von 9 mm/s. Diese niedrige Geschwindigkeit ist ein wichtiges ergonomisches Merkmal, da der Bediener die Presse mit einem einzigen Hebel steuern kann und die andere Hand frei hat, um das Werkstück zu bewegen oder zu halten. Dies gewährleistet maximale Sicherheit.

Ein weiteres besonderes Merkmal ist das Lasergerät zur präzisen Richtarbeit. Dieses seitlich am Zylinder angebrachte Instrument misst in Echtzeit den Abstand zum Rohr und quantifiziert so die Verformung des Werkstücks. Die Daten werden auf einem digitalen Display angezeigt, sodass der Bediener den Arbeitsvorgang sofort überwachen und die Stellen, die weiterer Eingriffe bedürfen, präzise identifizieren kann.

Schließlich wurde in der Mitte der Werkbank eine 200 mm große Wartungsöffnung geschaffen, um die Entnahme sperriger Bauteile wie Kurbelwellen oder anderer mechanischer Elemente zu erleichtern. Damit ist das Profil dieser hydraulischen C-Presse als eine vollständige und leistungsstarke Lösung für alle industriellen Richtanforderungen komplett.

Kontaktieren Sie uns für eine Beratung zur Lieferung Hydraulische Pressen zum Richten maßgeschneidert auf Ihre spezifischen Anwendungen.
