Was sind die Hauptunterschiede zwischen SMT- und Durchsteckmontage bei der Materialauswahl?

{{{sourceTextContent.subTitle}}}

Ein umfassender Blick auf die Unterschiede zwischen SMT- und Through-Hole-Technologien in Bezug auf Lot, Substrate, Flussmittel und Komponentendesign

{{{sourceTextContent.description}}}

Vergleicht man SMT (Surface Mount Technology) mit THT (Through-Hole Technology), so zeigen sich die Unterschiede bei der Materialauswahl vor allem in der Art des verwendeten Lots, den Substrateigenschaften, der Flussmittelleistung und dem Design der elektronischen Bauteile.

1. Lötmittel

Bei der SMT wird im Allgemeinen Lotpaste verwendet, eine Mischung aus Metallpartikeln und Flussmittel in halbflüssiger Form, die sich für den Schablonendruck eignet. Zu den üblicherweise verwendeten Legierungen gehören traditionelle Sn-Pb-Zusammensetzungen wie Sn63/Pb37 oder bleifreie Varianten wie SAC305. Diese Pasten schmelzen in der Regel bei niedrigeren Temperaturen, um den eutektischen Punkt von 183°C, was ein schnelles und effizientes Reflow-Löten ermöglicht.

Beim THT-Verfahren hingegen können Lötdraht, Vorformlinge oder Lötpasten mit höherem Metallgehalt verwendet werden. Die bei der Herstellung von Durchgangslöchern verwendeten Lotlegierungen müssen oft höheren Temperaturen standhalten, in der Regel über 230 °C. Materialien wie Sn-Bi oder Sn-Ag-Cu-Bi werden wegen ihrer hohen mechanischen Festigkeit ausgewählt. Wellenlöten und Selektivlöten sind gängige Verfahren, die Flussmittel mit spezifischen Fließ- und Benetzungseigenschaften erfordern, um gleichmäßige Verbindungen zu erzielen.

2. Materialien für Substrate

SMT-Baugruppen werden in der Regel auf FR-4-Epoxid-Glas-Laminaten entwickelt, die für Schaltungen mit hoher Dichte und Mikrovias optimiert sind. Um dem Standard-Reflow-Löten standzuhalten, weisen diese Laminate in der Regel eine Tg von mindestens 170°C auf.

THT-Anwendungen erfordern oft Substrate mit höherer thermischer Belastbarkeit. FR-4 mit hoher Tg, keramische Materialien wie Aluminiumoxid (Al₂O₃) oder Leiterplatten mit metallisierten Oberflächen (z. B. Nickel-Gold-Beschichtungen) werden verwendet, um thermische Ausdehnung und mechanische Belastung zu bewältigen. Durchgangslochplatinen erfordern auch mechanisch gebohrte Löcher, die in der Regel zwischen 0,5 mm und 1,5 mm groß sind und plattiert werden, um die elektrische Kontinuität zu gewährleisten.

3. Flussmitteltypen und Prozessanforderungen

Bei SMT-Prozessen werden wasserlösliche oder No-Clean-Flussmittel verwendet, um Rückstände zu minimieren und einen präzisen Schablonendruck zu ermöglichen. Temperaturgesteuerte Reflow-Profile sind entscheidend, um Lötfehler wie Brückenbildung oder Grabsteine zu vermeiden.

Bei der THT-Bestückung kommen häufig Prozesse zum Einsatz, bei denen Bauteile und Leiterplatten dem Wellenlöten ausgesetzt sind. Aus diesem Grund werden Flussmittel mit höherer Aktivität gewählt, um der Oxidation während des Hochtemperatur-Lötflusses zu widerstehen. In der Regel sind zusätzliche Fertigungsschritte - wie Flussmittelaktivierung und Wellenlöten - erforderlich.

4. Bauteilverpackung und mechanisches Design

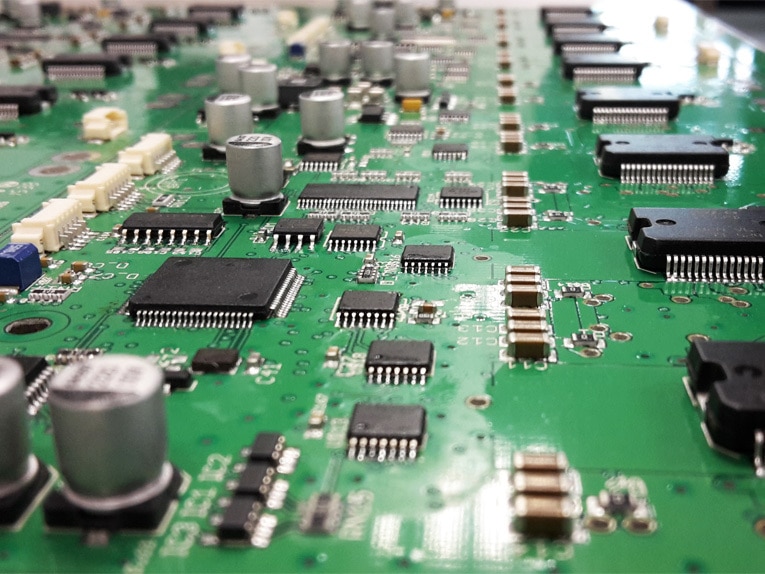

SMT-Komponenten sind in der Regel bleifrei oder haben sehr kurze Anschlüsse. Gehäuse wie QFPs und BGAs werden mit einem engen Pitch-Abstand entwickelt, der manchmal nur 0,4 mm beträgt, und müssen Reflow-Temperaturen von bis zu 260°C standhalten. Materialien wie LCP und EMC sind aufgrund ihrer Dimensionsstabilität weit verbreitet.

THT-Komponenten hingegen verwenden lange Stifte, die durch die Leiterplatte hindurchgehen und von der gegenüberliegenden Seite gelötet werden. Diese Gehäuse, wie z. B. DIP-Steckverbinder oder große Leistungskomponenten, müssen noch höheren thermischen Belastungen - oft über 300 °C - standhalten und erfordern ausreichende Pad-Abstände, um die Biegung der Leitungen und mechanische Belastungen zu bewältigen.

5. Andere wichtige Unterschiede

SMT wird in der Regel auf dünneren Leiterplatten - in der Regel zwischen 1,6 mm und 2,0 mm - eingesetzt, da es nicht so sehr auf die mechanische Unterstützung durch die Leiterplatte angewiesen ist. THT-Platinen sind oft dicker, 2,4 mm oder mehr, um die strukturelle Steifigkeit zu verbessern und große Komponenten zu unterstützen.

Auch die Oberflächenbeschaffenheit ist unterschiedlich. Bei SMT wird üblicherweise ENIG (Electroless Nickel Immersion Gold) für bessere Lötbarkeit und Planarität verwendet. Bei der THT-Fertigung hingegen werden in hohem Maße durchkontaktierte Löcher verwendet, um die elektrische Leitfähigkeit und starke mechanische Verbindungen zu gewährleisten.

Was die gesetzlichen Anforderungen betrifft, so werden SMT-Designs oft an RoHS- und REACH-Beschränkungen angepasst, insbesondere bei bleifreier Fertigung. Bei THT-Prozessen kann in bestimmten kostensensiblen oder älteren Anwendungen weiterhin Sn-Pb-Lot verwendet werden.

Typische Anwendungen

SMT wird häufig in Smartphones, Wearables, kompakten Sensoren und Hochfrequenzmodulen eingesetzt, wo Größe und Dichte entscheidend sind. THT ist nach wie vor die bevorzugte Wahl für Leistungsstecker, Relais, Schutzschalter, Zündsysteme und andere Komponenten, die erheblichen mechanischen oder thermischen Belastungen ausgesetzt sind.

Bei vielen modernen Produkten wird die Hybridmontage eingesetzt: SMT eignet sich für miniaturisierte oder HF-Schaltkreise, während THT die Haltbarkeit von Komponenten gewährleistet, die eine stärkere mechanische Verankerung erfordern.

Schlussfolgerung

Die Entscheidung zwischen SMT und THT hängt letztlich von den Prioritäten des Designs ab:

SMT ist ideal für Miniaturisierung, hohe Bauteildichte und kostengünstige Massenproduktion.

THT eignet sich hervorragend für Umgebungen, die eine überlegene mechanische Festigkeit, hohe thermische Toleranz und langfristige Zuverlässigkeit erfordern.

In vielen unternehmenskritischen Bereichen wie der Luft- und Raumfahrt und der Automobilelektronik werden beide Technologien integriert, um eine ausgewogene Leistung zu erzielen.
