Wie DFM (Design for Manufacturing) Ihr PCB-Projekt aufwertet

{{{sourceTextContent.subTitle}}}

Ein praktischer Leitfaden, der sicherstellt, dass Ihr PCB-Design in eine ertragreiche, kosteneffiziente und zuverlässige Fertigung umgesetzt wird

{{{sourceTextContent.description}}}

In der sich schnell verändernden Elektroniklandschaft ist selbst das beste Schaltungsdesign nur der Ausgangspunkt. Viele Ingenieurteams stoßen immer wieder auf das gleiche Problem: Ein Schaltplan oder eine Simulation, die einwandfrei aussieht, entpuppt sich bei der tatsächlichen Leiterplattenherstellung und -montage als Herausforderung. Unerwartete Defekte, unnötige Kosten, Terminüberschreitungen und mehrfache Nachbesserungen treten häufig auf, sobald das Design in die Produktion geht.

In den meisten Fällen sind diese Rückschläge auf eine unzureichende Beachtung des DFM-Design for Manufacturability zurückzuführen.

TECOO unterstützt seit mehr als zwei Jahrzehnten weltweit tätige Hardware-Unternehmen und weiß, dass DFM weit mehr ist als eine abschließende Designprüfung. Es ist eine technische Denkweise, die in der frühesten Phase der Entwicklung beginnt und sicherstellt, dass jede Leiterplatte für reale Fertigungsprozesse, langfristige Zuverlässigkeit und skalierbare Produktion optimiert ist.

I. Was ist DFM? Ein strategischer Ansatz, keine einfache Checkliste

DFM (Design for Manufacturability) ist eine Engineering-Disziplin, bei der fertigungstechnische Einschränkungen - wie z. B. PCB-Fertigungsgrenzen, Montageanforderungen, Materialspezifikationen und Lieferkettenrealitäten - direkt in den Designprozess einfließen.

Mit anderen Worten: DFM stellt sicher, dass Ihr Design nicht nur auf dem Papier funktioniert, sondern mit der Massenproduktion, der automatisierten Montage und stabilen, wiederholbaren Fertigungsergebnissen vollständig kompatibel ist.

Es überbrückt die Lücke zwischen der Theorie des Elektronikdesigns und der physischen Umgebung, in der das Produkt tatsächlich gebaut wird.

II. Die Folgen einer Vernachlässigung des DFM: Risiken, die Ihr Projekt zum Scheitern bringen können

Die Nichtdurchführung einer DFM-Analyse setzt Ihr Projekt erheblichen und kostspieligen Problemen aus. Einige der häufigsten sind:

1. Erhöhte Kosten für Fertigung und Montage

Design-Entscheidungen, die nicht mit den Standard-Leiterplattenkapazitäten übereinstimmen, wie z. B. unregelmäßige Pad-Formen, ungewöhnliche Abstände oder nicht standardmäßige Stapelanforderungen, führen oft zu höheren Herstellungskosten. Ein schlechtes Bauteil-Layout verlangsamt auch die SMT-Bestückung und erhöht den Zeitaufwand für das Einrichten der Maschine oder die manuelle Arbeit.

2. Geringere Ausbeute und häufige Nacharbeit

Kleine Unachtsamkeiten bei der Pad-Geometrie oder dem Design des Lötaugenmusters können zu Lötfehlern wie Brückenbildung, Tombstoning, kalten Verbindungen oder unzureichender Benetzung führen. Ein unausgewogenes thermisches Design kann zu Verformungen oder Bauteilstress beim Reflow führen.

3. Beeinträchtigte Produktzuverlässigkeit

Schwache EMV-Strategien, schlechte Erdung oder mangelhafte Stromverteilungsnetze können intermittierende Ausfälle verursachen, die sich erst unter realen Betriebsbedingungen zeigen - lange nachdem der Prototyp scheinbar einwandfrei funktioniert.

4. Verzögerungen, die Ihr Produkt hinter den Zeitplan bringen

Später entdeckte Fertigungsprobleme erzwingen in der Regel ein Redesign, eine erneute Prototypenerstellung und zusätzliche Validierungen, was die Markteinführung erheblich verzögert und die Gesamtentwicklungskosten erhöht.

III. Wie TECOOs DFM-Services den Erfolg Ihres PCB-Projekts verstärken

Jedes von TECOO bearbeitete PCB- und PCBA-Projekt wird einer umfassenden DFM-Bewertung unterzogen. Wenn Ihre Designdateien eingereicht werden, wenden unsere Ingenieure fortschrittliche Analysetools und fundierte Fertigungskenntnisse an, um die Herstellbarkeit Ihres Designs aus verschiedenen Blickwinkeln zu bewerten.

1. PCB-Fertigungsprüfung

Überprüfung der minimalen Leiterbahnbreite, der Abstände und der Pad-Geometrie

Überprüfung der Abstände zwischen Bohrungen und Kupfer sowie der Durchkontaktierungen

Überprüfen Sie Stapel- und Lagenkonfigurationen auf Impedanz und Signalstabilität

2. Validierung von Bauteilplatzierung und Footprint

Bestätigen Sie, dass die Abstände Lötinterferenzen und Abschattungen verhindern

Sicherstellen, dass die Abmessungen des Footprints mit den tatsächlichen, verfügbaren Komponenten übereinstimmen

Bewertung des thermischen Designs um wärmeerzeugende Teile herum

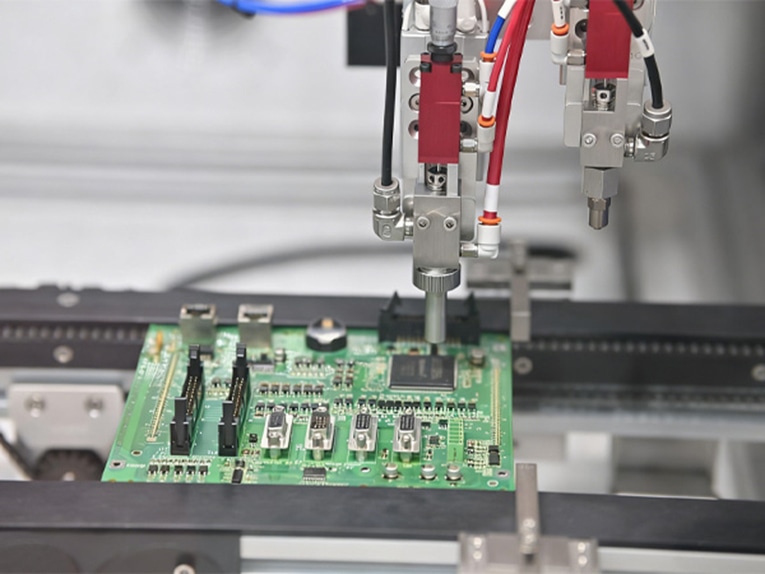

3. Durchführbarkeit der Montage (SMT/THT)

Validierung der Kompatibilität mit automatischen Bestückungsanlagen

Prüfen des Pad-Designs für robuste Lötverbindungen

Sicherstellen, dass angemessene Vorkehrungen für Testpunkte, Inspektion und manuelle Nacharbeit getroffen werden

4. Entwurf für Testbarkeit (DFT)

Überprüfung der Zugänglichkeit und Abdeckung von Testpunkten

Bestätigen Sie, dass die fertige Leiterplatte vor dem Versand vollständig getestet werden kann

Stärkung der langfristigen Zuverlässigkeit durch gründliche Produktionstests

Nach der Analyse erstellt TECOO einen klaren, umsetzbaren DFM-Bericht, in dem potenzielle Probleme aufgezeigt und Verbesserungen empfohlen werden. Unser Ingenieurteam kann direkt mit Ihren Designern zusammenarbeiten, um Lösungen zu implementieren, bevor die Fertigung beginnt.

IV. Warum die Wahl von TECOO für DFM einen außergewöhnlichen Wert darstellt

Die frühzeitige Einbindung von DFM und die Zusammenarbeit mit einem Fertigungspartner, der sich damit bestens auskennt, bringt messbare Vorteile mit sich:

1. Signifikante Kostenreduzierung

Durch die Entwicklung von Standardprozessen und -materialien wird die Ausbeute erhöht und der Ausschuss verringert, wodurch die Gesamtproduktionskosten gesenkt werden.

2. Kürzere Markteinführungszeit

Vermeiden Sie Entwurfsiterationen aufgrund von Problemen mit der Herstellbarkeit. Reibungsloser und effizienter Übergang vom Entwurf zur Produktion.

3. Höhere Zuverlässigkeit und langfristige Leistung

Die frühzeitige Erkennung von Risiken verhindert Ausfälle im Feld, verlängert die Produktlebensdauer und steigert die Zufriedenheit der Benutzer.

4. Eine stabilere Lieferkette

Dank seiner langjährigen Erfahrung in der Beschaffung kann TECOO Komponenten mit hoher Verfügbarkeit und Kosteneffizienz empfehlen und so Beschaffungsrisiken reduzieren.

Fazit

Der Erfolg in der modernen Elektronik hängt nicht nur von innovativem Design ab, sondern auch von der Fähigkeit, konsistent in großem Maßstab zu fertigen. DFM ist eine der wertvollsten Investitionen, die Sie während des gesamten Lebenszyklus Ihres Produkts tätigen können.

Durch eine Partnerschaft mit TECOO erhalten Sie ein Team, das Ihr Projekt vom ersten Konzept bis zur Massenproduktion begleitet. Mit mehr als 20 Jahren Erfahrung im Bereich EMS bieten wir die notwendigen Einblicke und Prozesse, um kostspielige Fehler zu vermeiden und sicherzustellen, dass Ihr Produkt sowohl herstellbar als auch zuverlässig ist.

Kontaktieren Sie TECOO noch heute, um eine kostenlose DFM-Analyse für Ihr nächstes PCB-Design zu erhalten.
Gemeinsam können wir ein Produkt entwickeln, das zuverlässig, herstellbar und marktreif ist.
