PCBA-Herstellungsdokumentation erklärt: Eine praktische Checkliste für OEM-Projekte

{{{sourceTextContent.subTitle}}}

Was Sie vorbereiten sollten, bevor Sie Ihr Design an eine PCBA-Fabrik senden

{{{sourceTextContent.description}}}

Bei der Zusammenarbeit mit einem PCBA-Hersteller lautet eine der häufigsten Fragen von OEMs und Produktteams:
"Welche Unterlagen müssen wir einreichen, um mit der Produktion zu beginnen?"

In der Praxis führen fehlende oder unklare Dateien oft zu Montagefehlern, wiederholtem Prototyping, Terminverzögerungen oder fehlgeschlagenen Tests. Um diese Risiken zu vermeiden, beschreibt dieser Artikel die wichtigsten Dokumente, die für die PCBA-Fertigung erforderlich sind, und erklärt, wie jedes einzelne einen reibungslosen Produktionsprozess unterstützt.

1. PCB-Produktions- und Bestückungsdaten

Die Grundlage eines jeden PCBA-Projekts beginnt mit genauen PCB-Daten.

Gerberdateien definieren Kupferlagen, Lötmaskenöffnungen, Siebdruck und Leiterplattenumrisse. Diese Dateien sind für die PCB-Fertigung unerlässlich.

Daten zur Bauteilplatzierung (XY) geben die genaue Position und Drehung jedes Bauteils an und ermöglichen eine präzise SMT-Bestückung.

Bewährte Praxis: Fügen Sie deutlich beschriftete Siebdrucklagen mit Referenzbezeichnern ein, um die Inspektion und Fehlersuche zu vereinfachen.

2. Materialliste (BOM)

Die Stückliste dient als zentrale Referenz für die Beschaffung und Montage von Komponenten. Eine gut vorbereitete Stückliste sollte klare Angaben enthalten:

Hersteller-Teilenummern (MPNs)

Gehäusetypen und Spezifikationen

Referenzbezeichner und Mengenangaben

Bevorzugte Marken und zugelassene Alternativen

Warum es so wichtig ist: Eine detaillierte Stückliste minimiert Fehler bei der Beschaffung, verkürzt die Beschaffungszeit und verhindert Produktionsunterbrechungen.

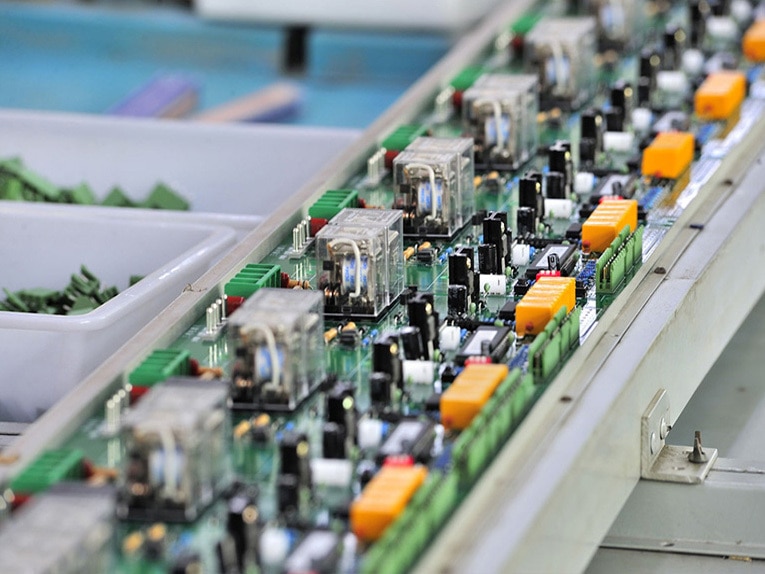

3. Montageanweisungen und Prozessanforderungen

Neben den Designdateien sind die Hersteller auf die Prozessdokumentation angewiesen, um zu verstehen, wie die Leiterplatte gebaut werden soll.

Dies kann Folgendes beinhalten:

Ausrichtungsanforderungen für gepolte oder komplexe Komponenten

Spezifische Lötverfahren (Reflow, Welle, selektiv oder manuell)

Spezielle Verfahren wie konforme Beschichtung, Kleberauftrag oder Verzinnung

Ohne diese Anweisungen können Fabriken Standardprozesse anwenden, was zu Nacharbeit oder Funktionsproblemen führen kann.

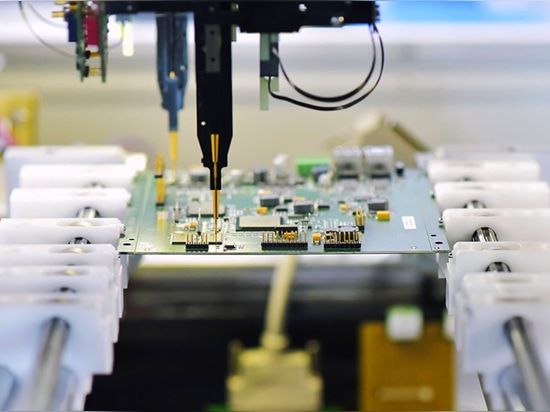

4. Prüfdokumente und Programmierdateien

Um die Funktionalität des Produkts zu überprüfen, sollten im Voraus Testinformationen erstellt werden.

Zu den üblichen testbezogenen Dokumenten gehören:

Standorte der Testpunkte

Funktions- oder In-Circuit-Testverfahren

Firmware- oder Programmierdateien zum Brennen von MCUs

Ergebnis: Eine klare Testdokumentation hilft sicherzustellen, dass jede bestückte Platine vor dem Versand die Leistungsanforderungen erfüllt.

5. Referenzmuster oder visuelle Hilfsmittel (optional)

Obwohl nicht vorgeschrieben, können Referenzmaterialien die Fertigungsgenauigkeit erheblich verbessern.

Empfohlene Artikel:

Zugelassene physische Proben

Hochauflösende Bilder der Leiterplatte (Vorder- und Rückseite)

Nahaufnahmen von kritischen Komponenten oder Baugruppen

Diese Referenzen sind besonders hilfreich für neue Designs oder zeitkritische Projekte.

Häufige Probleme durch fehlende Dokumente

Keine Gerber-Dateien → Die PCB-Fertigung kann nicht beginnen

Unvollständige Stückliste → Falsche oder nicht verfügbare Komponenten

Unklare Montageanforderungen → Nacharbeit und Verzögerungen

Kein Prüfplan → Höhere Fehlerquote und längere Durchlaufzeiten

Vorbeugender Ansatz: Die Vorbereitung eines vollständigen Dokumentenpakets im Vorfeld trägt dazu bei, Projektzeitpläne und Kostenziele zu schützen.

Checkliste für wesentliche PCBA-Dokumentation

PCB-Herstellungsdateien (Gerber + XY-Daten)

Materialliste (BOM)

Montage- und Prozessanweisungen

Prüfpläne und Programmierdateien

Muster oder visuelle Referenzen (empfohlen)

Warum mit TECOO arbeiten?

Mit mehr als 20 Jahren Erfahrung in der PCBA-Auftragsfertigung bietet TECOO integrierte Lösungen aus einer Hand, die Unterstützung beim Leiterplattendesign, Fertigung, Komponentenbeschaffung, Montage, Prüfung und Endlieferung umfassen.

Um Nacharbeiten zu reduzieren und die Produktion zu beschleunigen, sollten Sie sich mit TECOO in Verbindung setzen, um eine professionelle PCBA-Dokumentenprüfung und Optimierungsberatung zu erhalten, bevor Ihr nächstes Projekt in die Fertigung geht.
