Gleitlager und Wälzlager

{{{sourceTextContent.subTitle}}}

Lagertypen

Wir möchten Ihnen die Grundlagen der Lager vorstellen.

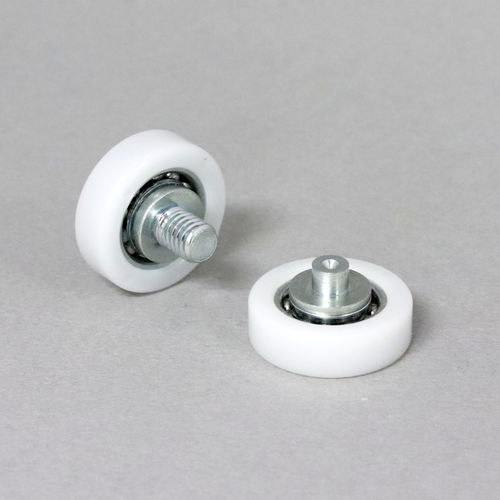

Lager sind mechanische Elemente, die sich in der Regel zwischen einem beweglichen Teil und einem stationären Teil befinden. Die Lager von TOK werden beispielsweise für Schubladen von Schreibtisch-, Kühl- und Schiebetüren usw. verwendet.

Die Lager können in 2 Typen unterteilt werden: Gleitlager und Wälzlager.

Charakteristik der Gleitlager:

・The Welle (=Zapfen) und Lagerfläche (=Hülse) stehen in direktem Kontakt, und die Bewegung der Welle wird durch die Fläche unterstützt.

・Using Öl- oder Luftdruck, würde es eine Schicht geben, die die Welle vom Lager trennt

・ Einfacher Mechanismus durch den Verzicht auf Wälzkörper

・It kann eine enorme Last tragen.

Charakteristik der Wälzlager:

・Due auf Rollkugeln oder Rollen, empfängt er die Bewegung der Welle und arbeitet zur Reduzierung des Reibungswiderstands. ・Balls oder Rollen würden zum Drehen verwendet.

・Smooth rotierend

・Load würde zu einem bestimmten Zeitpunkt erhalten werden

Wälzlager können in 2 Typen unterteilt werden: Radiallager und Axiallager.

・Radial Lager: Aufnahme der senkrechten Last auf die Welle

・Thrust Lager: Abstützung der Parallellast auf die Welle

Die Typen sind weiter untergliedert, z.B. bei Radiallagern wird in Radialkugellager und Radialrollenlager unterteilt.

Radialkugellager: Kugeln werden als Wälzkörper zwischen Außenring und Innenring eingesetzt.

・Deep Rillenkugellager.................Dies ist der häufigste Typ. Verfügbar für hohe Drehzahlen, Radial- und Axiallasten.

・Angular Kontaktkugellager.........Diese Art von Lager hat einen Kontaktwinkel. Verfügbar für einseitige Druckbelastung.

・Magnet Kugellager.............Dieser Lagertyp wurde für den Generator eines Verbrennungsmotors entwickelt. Typischerweise werden 2 Stück Lager für 1 Anwendungseinheit verwendet.

・Double Reihe Schrägkugellager.........Verfügbar für beidseitig wirkende Axialbelastung.

・Self-ausrichtendes Kugellager..................Es ist selbstausrichtend und kann dort eingesetzt werden, wo eine Wellenauslenkung wahrscheinlich ist.

Pendelrollenlager: Rollen werden als Wälzkörper zwischen Außenring und Innenring eingesetzt.

・Cylindrical Rollenlager................Verfügbar für hohe Drehzahlen und hohe Belastungen im Vergleich zu Kugellagern.

・Tapered Wälzlager..................Es wurde häufig im Automobilbereich eingesetzt. Verfügbar für hohe Lasten.

・Self-ausrichtendes Rollenlager.........Verfügbar für Radial- und Axialbelastung sowie Stoßbelastung.

・Needle Wälzlager.................Die Größe ist kompakt. Nicht verfügbar für Druckbelastung.

Wie bereits erwähnt, gibt es verschiedene Arten von Lagern, so dass es notwendig ist, je nach Anwendung geeignete Lager zu verwenden.

TOK hat besonders Rillenkugellager entwickelt, daher werden wir Ihnen im nächsten Artikel ausführlich darüber berichten.
