Tonhe Technology: 40-kW-Lademodul mit CE-Zertifizierung – hocheffiziente Stromumwandlung für die Ladeinfrastruktur der nächsten Generation für Elektrofahrzeuge

{{{sourceTextContent.subTitle}}}

Das 40-kW-Lademodul TH40F10030C9E-WT vereint hohen Wirkungsgrad, intelligente Steuerung, robuste Schutzfunktionen und eine hohe Anpassungsfähigkeit an unterschiedliche Umgebungsbedingungen und ist damit eine ideale Lösung für die Stromumwandlung in Gleichstrom-Schnellladesystemen der nächsten Generation.

{{{sourceTextContent.description}}}

Da sich Elektrofahrzeuge weltweit immer schneller durchsetzen, stellen Betreiber von Ladeinfrastrukturen höhere Anforderungen an ihre Ladesysteme: mehr Effizienz, höhere Zuverlässigkeit und niedrigere Betriebskosten. Das Herzstück jedes Gleichstrom-Schnellladegeräts ist das Lademodul – die zentrale Komponente, die den Wechselstrom aus dem Netz in stabilen Gleichstrom für Elektrofahrzeuge umwandelt.

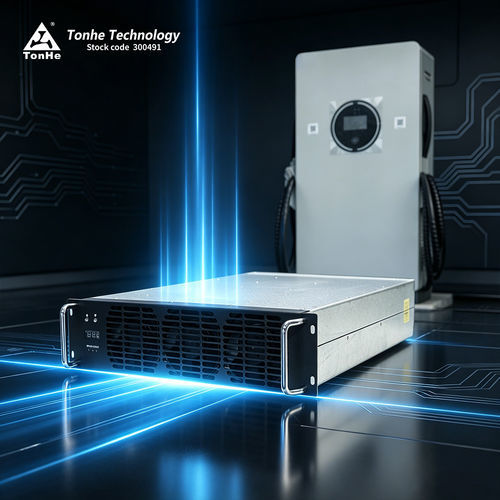

Das 40-kW-Lademodul TH40F10030C9E-WT von Tonhe Technology wurde speziell für diese Anforderungen entwickelt und bietet branchenführenden Wirkungsgrad, robusten Schutz sowie außergewöhnliche Leistung unter einer Vielzahl von Betriebsbedingungen.

Entwickelt für leistungsstarkes Gleichstrom-Schnellladen

Das TH40F10030C9E-WT ist ein 40-kW-Hochleistungs-Lademodul, das für Gleichstrom-Schnellladestationen, Ladehubs, Flottenladeanlagen und integrierte Energielösungen entwickelt wurde.

Zu den wichtigsten technischen Daten gehören:

Nennausgangsleistung: 40 kW
Ausgangsspannungsbereich: 50 V DC – 1000 V DC
Ausgangsstrombereich: 1 A – 134 A
Konstantleistungsbereich: 300 V DC – 1000 V DC
Wechselstrom-Eingangsspannung: 270 V AC – 490 V AC
Leistungsfaktor: ≥0,99
THD: ≤5 %

Der breite Ausgangsspannungsbereich ermöglicht die Kompatibilität mit verschiedenen Elektrofahrzeugplattformen und unterstützt sowohl aktuelle als auch zukünftige Hochspannungs-Batteriesysteme.

Branchenführende Energieeffizienz

Die Energieeffizienz wirkt sich direkt auf die Betriebskosten und die Rentabilität des Systems aus. Das 40-kW-Lademodul von Tonhe erreicht:

Gewichteter Wirkungsgrad: ≥96,2 %
Spitzenwirkungsgrad: ≥97,1 %

Dieser hohe Wirkungsgrad minimiert Energieverluste, reduziert die Wärmeentwicklung und senkt den Kühlbedarf. So hilft er Betreibern von Ladestationen, ihre Kapitalrendite zu maximieren und gleichzeitig eine nachhaltige Energienutzung zu fördern.

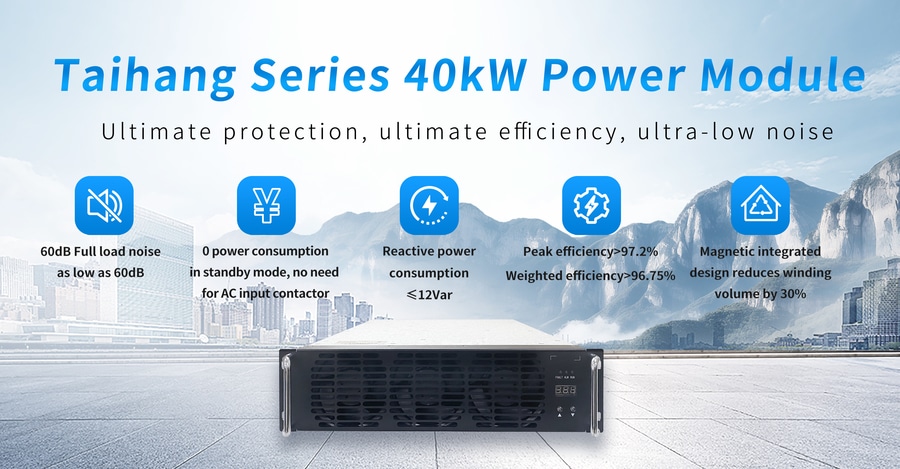

Leiser Betrieb ohne Standby-Energieverschwendung

Im Gegensatz zu herkömmlichen Leistungsmodulen, die auch im Leerlauf Energie verbrauchen, zeichnet sich das Tonhe 40-kW-Modul durch folgende Merkmale aus:

Standby-Leistungsaufnahme: <10 W
Geräuschpegel bei Volllast: 60 dB

Der geringe Standby-Verbrauch hilft Betreibern, die Energiekosten während der Lade-Pausen zu senken, während der leise Betrieb das Nutzererlebnis in städtischen, gewerblichen und privaten Ladeumgebungen verbessert.

Auf Zuverlässigkeit und Sicherheit ausgelegt

Ladeinfrastruktur muss unter anspruchsvollen Bedingungen kontinuierlich in Betrieb sein. Tonhe verfügt über umfassende Schutzmechanismen, um einen stabilen und sicheren Betrieb zu gewährleisten.

Fortschrittliche Schutzfunktionen
Überspannungsschutz
Unterspannungsschutz
Kurzschlussschutz
Stromaufteilungsschutz
Hochpräzise Spannungsregelung
Hochpräzise Stromregelung

Im Falle eines Kurzschlusses schaltet sich das Modul automatisch ab und kann durch einen Stromzyklus wiederhergestellt werden, wodurch die Systemsicherheit und der Schutz der Geräte gewährleistet werden.

Die Leistungsgenauigkeit umfasst:

Genauigkeit der Spannungsregelung: ≤ ±0,5 %
Genauigkeit der Stromregelung: ≤ ±1 %
Ungleichgewicht bei der Stromverteilung: ≤ ±5 %
Breite Anpassungsfähigkeit an Umgebungsbedingungen

Das Modul ist für den weltweiten Einsatz konzipiert und gewährleistet einen stabilen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.

Betriebsbedingungen
Temperaturbereich: -40 °C bis +75 °C
Relative Luftfeuchtigkeit: 5 % rF – 95 % rF (nicht kondensierend)
Höhe über dem Meeresspiegel: Bis zu 2000 m
Kühlungsart: Luftkühlung

Dank dieses breiten Betriebsbereichs eignet sich das Modul für den Einsatz in kalten nördlichen Klimazonen, heißen Wüstenregionen, Küstengebieten und in Höhenlagen.

Intelligentes Design für einfache Integration

Das TH40F10030C9E-WT ist für die nahtlose Integration in moderne Ladesysteme ausgelegt.

Integrationsmerkmale
CAN-Kommunikationsprotokoll
Konfiguration über digitales Display und Tasten
Integriertes magnetisches Design
Soft-Start-Funktion (≤ 5 Sekunden)

Die Abmessungen des Moduls betragen:

437,5 mm × 300 mm × 84 mm

bei einem Gewicht von weniger als 18 kg, was einen effizienten Einsatz und eine einfache Wartung in modularen Ladearchitekturen ermöglicht.

Lange Lebensdauer für gewerbliche Anwendungen

Für Betreiber von Ladestationen ist Zuverlässigkeit von entscheidender Bedeutung. Das 40-kW-Lademodul von Tonhe bietet:

MTBF: 500.000 Stunden

Diese außergewöhnliche Zuverlässigkeit reduziert den Wartungsaufwand und Ausfallzeiten und unterstützt so den langfristigen Betrieb von stark frequentierten Ladestationen.

Die Zukunft des Ladens von Elektrofahrzeugen unterstützen

Als führender Hersteller von Leistungselektronik setzt sich Tonhe Technology weltweit für die Weiterentwicklung der Lade- und Energieinfrastruktur für Elektrofahrzeuge ein. Das 40-kW-Lademodul TH40F10030C9E-WT vereint hohen Wirkungsgrad, intelligente Steuerung, robuste Schutzfunktionen und eine breite Anpassungsfähigkeit an unterschiedliche Umgebungsbedingungen und ist damit eine ideale Lösung für die Stromumwandlung in Gleichstrom-Schnellladesystemen der nächsten Generation.

Ob in öffentlichen Ladenetzwerken, Ladezentren für gewerbliche Flotten, Schnellladestationen an Autobahnen oder integrierten Energieökosystemen – die Lademodule von Tonhe bieten die Leistung und Zuverlässigkeit, die für die Zukunft der Elektromobilität erforderlich sind.

Über Tonhe Technology

Tonhe Technology hat es sich zum Ziel gesetzt, ein weltweit führender Anbieter von Lade- und Batteriewechselanlagen für Elektrofahrzeuge zu werden. Auf der Grundlage langjähriger Erfahrung in den Bereichen Leistungselektronik und Energieumwandlungstechnologie liefert das Unternehmen innovative Lademodule, Energiespeicherlösungen und integrierte Ladesysteme, die den globalen Übergang zu nachhaltigem Verkehr und sauberer Energie unterstützen.
