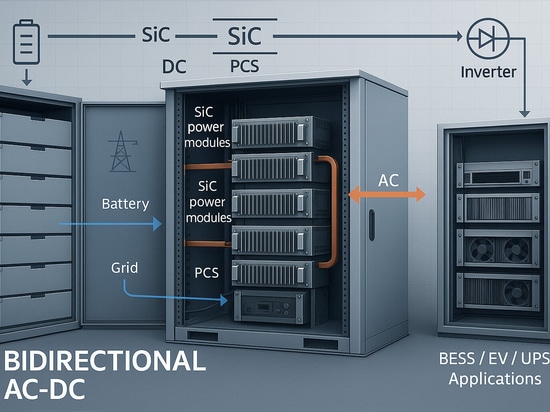

ACDC Bidirektionale Module: Energiemanagement in Microgrid-Systemen

{{{sourceTextContent.subTitle}}}

Verstehen der Umwandlung von AC in DC und DC in AC

{{{sourceTextContent.description}}}

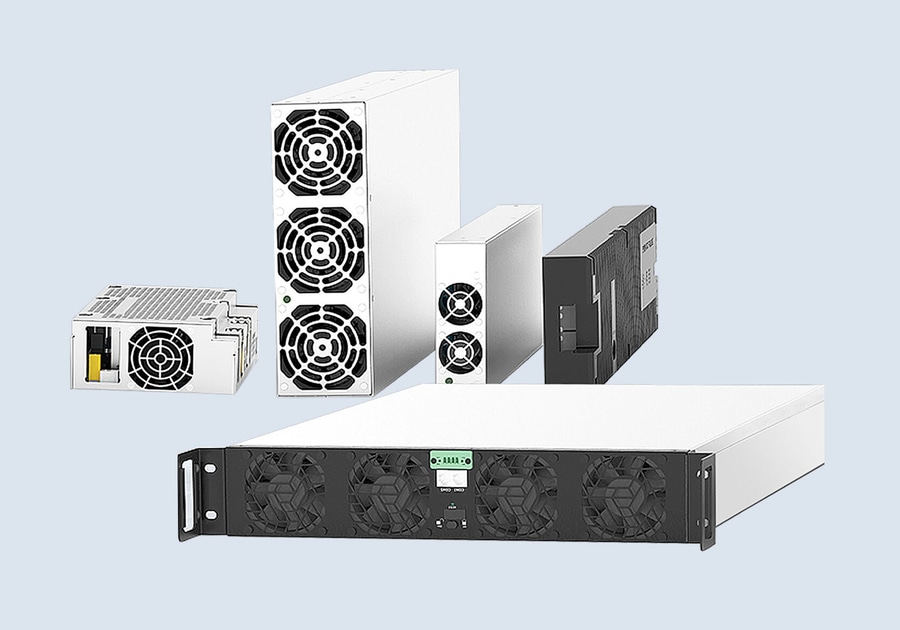

Wechselstrom (AC) ist der Standardstrom aus den Versorgungsnetzen weltweit. Die meisten elektronischen Geräte - von Smartphones bis zu industriellen Sensoren - benötigen Gleichstrom (DC), um zu funktionieren. Hier kommen Wechselstrom-Gleichstrom-Netzteile und -Wandler ins Spiel. Sie wandeln die Wechselspannung (z.B. 176-264VAC über unser Eingangsmodul) in stabilen, geregelten Gleichstrom für die Verbraucher um.

Der Umwandlungsprozess umfasst in der Regel drei wichtige Schritte:

Gleichrichtung: Der AC-Eingang durchläuft einen Gleichrichter (in der Regel eine Diodenbrücke). Dieser wandelt den bidirektionalen Wechselstrom in einen einseitig pulsierenden Gleichstrom um. Für den Hochleistungseinsatz verwenden unsere Wechselstrom-Gleichstrom-Schaltnetzteile eine erweiterte Gleichrichtung. Dadurch wird die Spannungswelligkeit in dieser Phase minimiert.
Filterung: Eine Kondensatorbank oder Drosselspule filtert pulsierenden Gleichstrom. Sie glättet Spannungsschwankungen für einen nahezu konstanten Gleichstromausgang. Dies ist entscheidend für empfindliche Elektronik. Sie benötigen eine stabile Spannung, um Probleme oder Schäden zu vermeiden.
Regelung: Ein (analoger/digitaler) Spannungsregler passt die Gleichspannung exakt an die Last an (z. B. 12VDC, 24VDC, 48VDC). Unser 93,5% AC-DC-Effizienzmodul optimiert diese Stufe. Es verwendet synchrone Gleichrichtung und fortschrittliche Steuerungsalgorithmen. Dies gewährleistet minimale Energieverluste während der Umwandlung.
Zu den wichtigsten Leistungskennzahlen für die AC-DC-Wandlung gehören der Wirkungsgrad, der Leistungsfaktor (PF) und die gesamte harmonische Verzerrung (THDi). Unser Leistungsmodul PF>0,99 stellt sicher, dass der Konverter den Netzstrom in Übereinstimmung mit den Spannungswellenformen bezieht. Dies reduziert die Netzbelastung und entspricht den internationalen Normen (z. B. IEC 61000-3-2).

Gleichzeitig minimiert unser THDi<5% Power Module die Oberschwingungsströme. Diese Ströme können Geräte stören und die Stromqualität beeinträchtigen. Diese Eigenschaften machen unsere Wechselstrom-Gleichstrom-Netzteile ideal für den Einsatz in der Industrie, der Medizintechnik und in Rechenzentren. Bei diesen Anwendungen sind Zuverlässigkeit und Netzkompatibilität von entscheidender Bedeutung.
