Offene vs. gekapselte Stromversorgungen: Eine ausführliche Analyse der Anwendungsszenarien
{{{sourceTextContent.subTitle}}}
Offener Rahmen vs. geschlossene Stromversorgungen
{{{sourceTextContent.description}}}

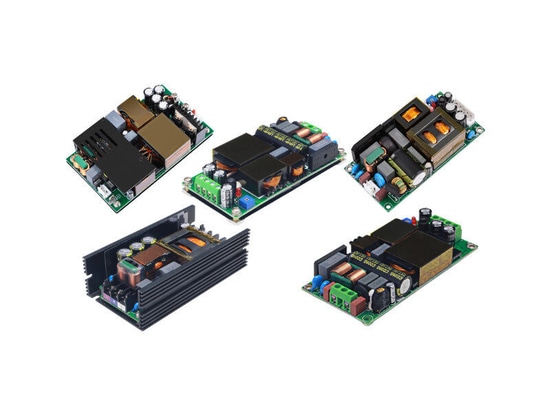

Das Open-Frame-Netzteil
Ein Open-Frame-Netzteil zeichnet sich durch seinen minimalistischen Aufbau aus. Bei diesem Design werden die Kernkomponenten - Eingangsfilter, Schaltkreis, Transformator und Ausgangsregler - auf einer einzigen Leiterplatte (PCB) montiert. In der Regel wird diese Platine dann auf einen leichten Metallrahmen oder eine Grundplatte montiert, der bzw. die für die strukturelle Steifigkeit und die Montage sorgt. Entscheidend ist, dass es keine vollständige obere oder untere Abdeckung gibt, so dass die Komponenten frei liegen.

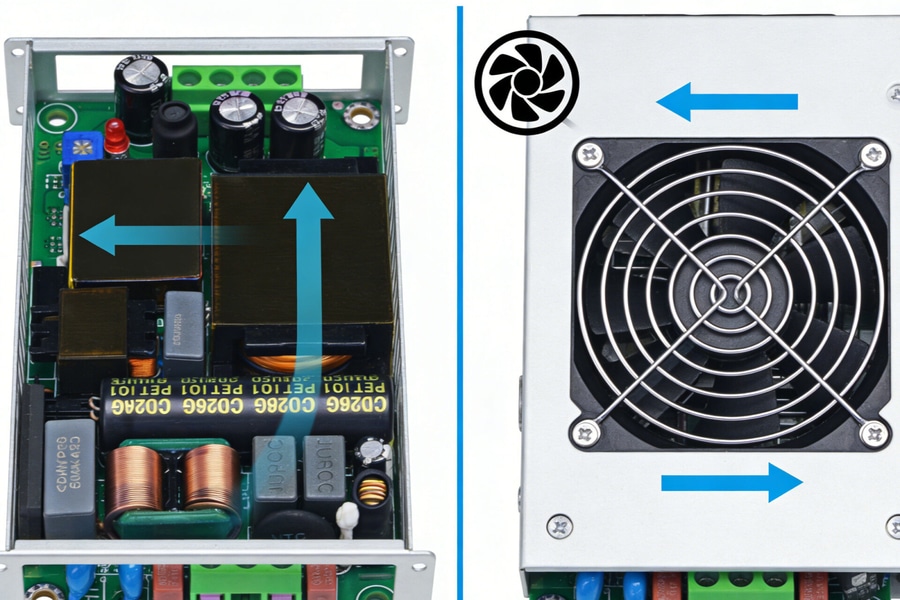

Diese Designphilosophie legt den Schwerpunkt auf die direkte Integration in ein Host-System. Die primäre Strategie für das Wärmemanagement ist daher die natürliche Kühlung, die sich auf Konvektion und den Luftstrom innerhalb des Gehäuses des Endgeräts stützt, um die Wärme abzuleiten. Darüber hinaus sind sie aufgrund ihres flachen Formfaktors und der allgemeinen Kompatibilität mit Standard-DIN-Schienen in kontrollierten Umgebungen, wie z. B. in industriellen Schaltschränken, äußerst beliebt. Für OEM-Konstrukteure bietet der Open-Frame-Ansatz daher eine äußerst kompakte und kostengünstige Gleichstromquelle, die sich nahtlos in eine größere Maschine einfügt.
Die gekapselte Stromquelle
Im Gegensatz dazu ist eine geschlossene Stromversorgung eine in sich geschlossene Einheit. Hier sind alle elektronischen Komponenten in einem Schutzgehäuse untergebracht, das in der Regel aus gestanztem Stahl, Aluminium oder hochwertigem Kunststoff besteht. Dieses Gehäuse erfüllt mehrere wichtige Funktionen. So dient es beispielsweise als Abschirmung gegen elektromagnetische Störungen (EMI). Außerdem bietet es mechanischen Schutz vor physischen Schäden und Umweltverschmutzungen wie Staub und Feuchtigkeit. Schließlich verhindert es den versehentlichen Kontakt des Benutzers mit stromführenden Teilen im Inneren und erhöht so die Betriebssicherheit.
Das Wärmemanagement in geschlossenen Geräten erfordert oft aktivere Lösungen. Während bei Modellen mit geringerer Leistung Rippengehäuse zur Verbesserung der natürlichen Konvektion verwendet werden können, sind die meisten geschlossenen Geräte mit mittlerer bis hoher Leistung mit einer Lüfterkühlung ausgestattet. Bei diesem Ansatz zirkuliert ein interner Lüfter aktiv Luft durch Lüftungsöffnungen im Gehäuse. Dadurch können diese Geräte ihre Nennausgangsleistung über einen größeren Bereich von Umgebungsbedingungen aufrechterhalten, was sie ideal für Standalone-Anwendungen oder für den Einsatz in Endbenutzerumgebungen macht, in denen kein sekundäres Schutzgehäuse vorhanden ist.
