Wie PouchChek die Lücke bei der Heißsiegelprüfung schließt

{{{sourceTextContent.subTitle}}}

Die Kombination von Wärmebild- und Sichtbildaufnahmen liefert Herstellern flexibler Verpackungen Informationen, die durch eine visuelle Prüfung und regelmäßige Stichproben allein nicht gewonnen werden können.

{{{sourceTextContent.description}}}

Da die Produktion flexibler Verpackungen immer schneller und die Strukturen der Beutel immer komplexer werden, wird die Überprüfung der Heißsiegelqualität zu einer immer größeren Herausforderung. Eine Verpackung kann zwar korrekt versiegelt erscheinen, dennoch Bereiche aufweisen, die unzureichend oder ungleichmäßig erhitzt wurden, Verunreinigungen im Siegelbereich enthalten oder andere Mängel aufweisen, die die Integrität der Versiegelung beeinträchtigen können. Schlecht versiegelte Beutel können zu Produktaustritt, Versagen des Verbraucherverschlusses und verformten Beuteln führen.

Herkömmliche Methoden der Qualitätskontrolle bleiben unverzichtbar, weisen jedoch jeweils Einschränkungen auf. Da die Heißsiegelqualität von Faktoren wie Temperatur, Druck und Verweilzeit abhängt, können zwischen den Proben Prozessänderungen auftreten, ohne dass sofort sichtbare Mängel entstehen. Ein verschleißendes Heizelement, Verunreinigungen im Siegelbereich oder ein Neustart der Anlage, bevor sich die Werkzeuge vollständig stabilisiert haben, können die Versiegelung beeinträchtigen.

Probenbasierte Schäl-, Berst- und Dichtheitsprüfungen liefern direkte Informationen über die Versiegelungsleistung, jedoch nur für ausgewählte Verpackungen. Die Sichtprüfung ermöglicht eine kontinuierliche Überwachung, ist jedoch auf das beschränkt, was auf der Verpackungsoberfläche sichtbar ist. Eine Versiegelung kann akzeptabel erscheinen, obwohl sie lokal Bereiche mit unzureichender oder ungleichmäßiger Wärmeverteilung aufweist. Die Stichprobenprüfung bietet Tiefe, aber keine Kontinuität, während die Sichtprüfung Kontinuität bietet, jedoch keine direkten Informationen über die Wärmeverteilung liefert. Die Kombination aus thermischer und visueller Bildgebung hilft, diese Lücke zu schließen, indem sie sowohl den physikalischen Zustand der Verpackung als auch die während des Versiegelungsvorgangs entstehende thermische Signatur zeigt.

Ergänzung durch die thermische Signatur

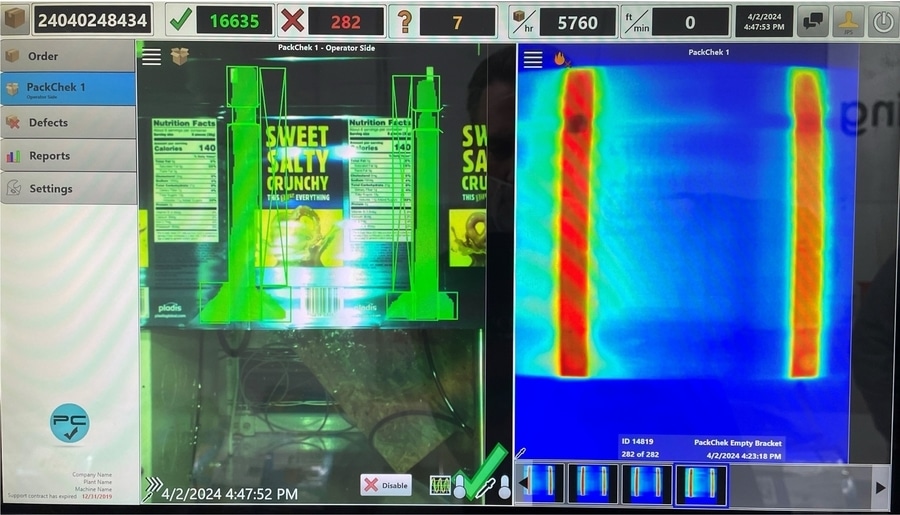

Unmittelbar nach dem Versiegeln weist eine Verpackung eine thermische Signatur auf, die widerspiegelt, wie sich die Wärme über die Versiegelungsstelle verteilt hat. PouchChek erfasst dieses Wärmebild zusammen mit einem sichtbaren Bild jeder Verpackung und kombiniert so Informationen über den Versiegelungsprozess mit dem physikalischen Kontext des Beutels.

Das Wärmebild kann kalte Bereiche, unzureichende oder übermäßige Wärme, Kaltstartbedingungen und durch Verunreinigungen verursachte unregelmäßige Muster aufzeigen, während das sichtbare Bild dabei hilft, diese Anomalien mit der Verpackungsgeometrie, der Versiegelungsposition, dem Reißverschluss oder anderen physikalischen Merkmalen in Verbindung zu bringen. Dies ist besonders nützlich in komplexen Bereichen wie K-Versiegelungen und Reißverschlussprofilen, wo unterschiedliche Materialstrukturen unterschiedliche erwartete Wärmebilder erfordern können.

Bei Produktionsgeschwindigkeit vergleicht PouchChek definierte Prüfzonen mit programmierten Toleranzen, um Zustände wie fehlerhafte Heizzonen, Verunreinigungen, Schäden am Reißverschluss, fehlende Versiegelungen und Fehlausrichtungen zu identifizieren. Durch die Kombination beider Bilder können Bediener nicht nur sehen, wie die Versiegelung aussieht, sondern auch, was thermisch bei ihrer Herstellung passiert ist.

Über die Fehlererkennung hinaus

Die kontinuierliche Inspektion verändert auch den Ablauf nach der Erkennung eines Fehlers.
Anstatt ein Problem erst bei der Prüfung der nächsten Probe zu erkennen, kann ein Inline-System einen Zustand außerhalb der Toleranz bereits während des laufenden Produktionsprozesses erkennen. PouchChek kann Warnmeldungen auslösen, Markierungen vornehmen oder Produkte aussortieren und gleichzeitig Inspektionsbilder und Auftragsinformationen zur späteren Überprüfung speichern.

Da PouchChek auf der ClearVision-Prüfplattform von Valco Melton basiert, erfasst und speichert das System tatsächliche Produktionsbilder und Prüfdaten und liefert damit die visuellen Nachweise, die Bediener benötigen, um zu verstehen, was passiert ist, wiederkehrende Probleme zu untersuchen und effektiver zu reagieren.

Diese gespeicherten Informationen schaffen zudem eine rückverfolgbare Qualitätsdokumentation, die bei Kundenreklamationen, Audits und der internen Qualitätsdokumentation hilfreich sein kann. MeasurementChek erweitert diese Funktionalität durch die Aufzeichnung und Organisation von Messdaten auf Verpackungsebene zur Analyse, während SupportChek bei Bedarf Fernzugriff auf fachkundigen technischen Support ermöglicht.

Das Ergebnis ist ein Wandel weg von der bloßen Erkennung fehlerhafter Verpackungen hin zum Verständnis der Ursachen des Problems, wobei visuelle Nachweise genutzt werden, um schnellere Korrekturmaßnahmen, Rückverfolgbarkeit und Qualitätsuntersuchungen zu unterstützen.

Ein umfassenderer Ansatz für die Siegelqualität

Keine einzelne Inspektionsmethode kann die anderen ersetzen. Zerstörende Prüfungen sind nach wie vor wertvoll für die Überprüfung der Siegelstärke und -leistung. Die Sichtprüfung identifiziert physikalische und positionsbezogene Mängel. Die Wärmebildtechnik liefert zusätzliche Informationen über den Versiegelungsprozess selbst.

PouchChek vereint Sicht- und Wärmebildprüfung für jede produzierte Verpackung, während die Daten- und Support-Infrastruktur von ClearVision diese Informationen auf Rückverfolgbarkeit, Analyse und Fehlerbehebung ausweitet. Für Verarbeiter flexibler Verpackungen ergibt sich daraus ein umfassenderer Überblick über die Siegelqualität: Es wird nicht nur erkannt, wenn eine Verpackung außerhalb der Toleranz liegt, sondern es werden auch die visuellen und thermischen Nachweise geliefert, die erforderlich sind, um die Ursachen zu verstehen.
