Abluftventilator vor Ort auswuchten: 1×-Peak diagnostizieren, dann Gewicht setzen

Reinigung, Schraubenkontrolle, wiederholbare Phase und die richtige Zahl an Ausgleichsebenen entscheiden, ob die Wuchtung vor Ort hält.

Wenn ein Abluftventilator schwingt, lautet der übliche Auftrag: auswuchten. Auswuchten beseitigt aber nur einen Fehler, die Massenunwucht. Ist das Laufrad verschmutzt, der Grundrahmen locker oder läuft der Ventilator nahe einer Resonanz, halten Ausgleichsgewichte nicht. Unser Praxisleitfaden für Abluftventilatoren legt die Reihenfolge der Arbeiten beim Auswuchten vor Ort fest.

Warum die Drehzahl zählt
Die Unwuchtkraft wächst mit dem Quadrat der Drehzahl (F = m × ω² × r). Doppelte Drehzahl bedeutet vierfache Kraft. Ein Ventilator, der bei niedriger Drehzahl ruhig läuft, kann bei voller Drehzahl stark schwingen, etwa nachdem ein Frequenzumrichter seine Drehzahl erhöht hat.

Schritt 1: reinigen und nachziehen
- Antrieb freischalten und gegen Wiedereinschalten sichern (Lockout/Tagout).
- Laufrad von Staub, Produkt- und Farbablagerungen reinigen. In vielen Fällen beseitigt schon die Reinigung die Unwucht oder verringert sie deutlich.
- Schaufeln und Schweißnähte prüfen. Verschraubungen Laufrad–Nabe und Nabe–Welle, Lagergehäuse- und Fundamentschrauben nachziehen.

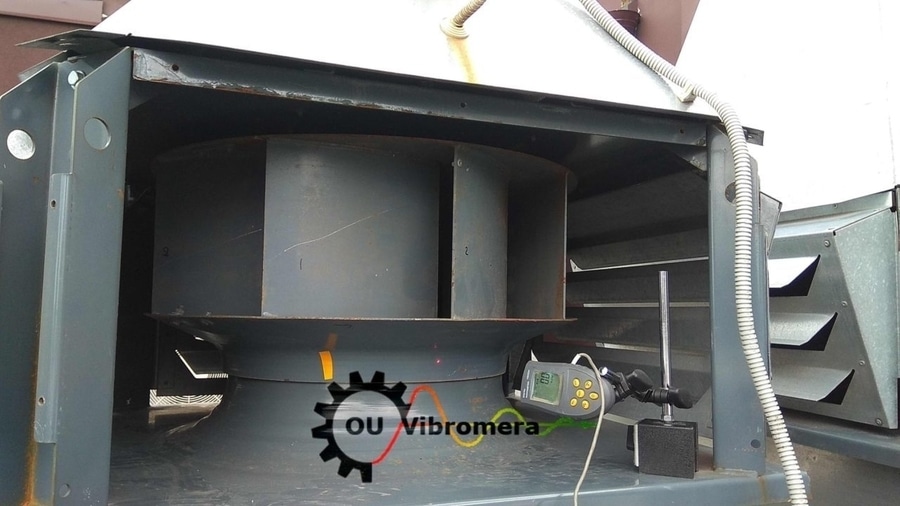

- Rundlauf von Welle und Laufrad mit einer Messuhr prüfen.

Schritt 2: Unwucht bestätigen
- FFT-Spektrum auswerten. Erst auswuchten, wenn der 1×-Peak (Drehfrequenz) dominiert.
- 2–3 Kontrollstarts durchführen. Amplitude und Phase müssen sich wiederholen; die Phase sollte nicht mehr als 10–15° driften.
- Phase an beiden Lagern vergleichen: nahe 0° deutet auf statische Unwucht, nahe 180° auf Momenten- oder dynamische Unwucht.

Schritt 3: eine oder zwei Ebenen
Schmale Laufräder (L/D unter 0,5) mit weniger als 1.000 U/min lassen sich meist in einer Ebene auswuchten. Breitere oder schnellere Rotoren brauchen zwei. Senkt der Ausgleich in einer Ebene die Schwingung an einem Lager, erhöht sie aber am anderen, wechseln Sie auf zwei Ebenen. Das Testgewicht so bemessen, dass sich die Amplitude um 20–30 % oder die Phase um 20–30° ändert.

Zwei Fälle aus dem Leitfaden
- Ein Zuluftventilator lief mit 29 Hz bei einer Laufrad-Eigenfrequenz von 28 Hz. Die Phase war instabil, das Standardverfahren scheiterte. Ein Verfahren mit vier Läufen, das nur die Amplitude nutzt (Testgewicht bei 0°, 120° und 240°), brachte die Schwingung als Übergangslösung auf ein akzeptables Niveau, bis der Ventilator ersetzt werden konnte.
- In einer Zuckerfabrik zeigte ein Abluftventilator einen Fluchtungsfehler (hohe 1×- und 2×-Anteile axial), ein anderer Lose (Harmonische 1×, 2×, 3×). Zuerst wurden Ausrichtung und Verschraubungen korrigiert.

Toleranzen
Die meisten industriellen Abluftventilatoren werden nach ISO 21940-11 auf G6,3 gewuchtet, schnelllaufende oder kritische Ventilatoren auf G2,5. ISO 14694 legt Schwingungsgrenzwerte für Ventilatoren nach Kategorien fest.

Balanset-1A vereint ein Vibrometer mit FFT-Spektrum (1×, Phase, Gesamtschwingung) und das Auswuchten in einer oder zwei Ebenen, wobei der Ventilator in seinen eigenen Lagern bleibt. Windows-Laptop nicht im Lieferumfang.

Gerät: Balanset-1A von VIBROMERA – vibromera.eu/de/
