Zukünftige Trends in der optischen 3D-Beschichtungsbearbeitung: Kaltschneiden wird dominieren

{{{sourceTextContent.subTitle}}}

Zukünftige Trends in der optischen 3D-Beschichtungsbearbeitung: Kaltschneiden wird dominieren

{{{sourceTextContent.description}}}

1. Industrieller Hintergrund: Steigender Bedarf an Beschichtungsintegrität
Mit dem Aufkommen von Augmented Reality, Sensorik im Automobilbereich und fortschrittlicher Bildgebung werden heute mehrschichtige Beschichtungen auf einer Vielzahl von optischen Glassubstraten eingesetzt. Diese Beschichtungen bestehen häufig aus Kombinationen von Oxidschichten, Metallschichten und funktionalen Polymeren. Beim Schneiden solcher Komponenten - insbesondere wenn die Beschichtungen bis zum Rand reichen - besteht die Gefahr von Delamination, Mikrorissen oder thermischer Belastung.

Die Industrie wendet sich von Methoden ab, die die Oberflächenintegrität beeinträchtigen. Unter den verfügbaren Optionen hat sich das Kaltschneiden als Prozessanforderung für viele Schneidaufgaben bei optischen 3D-Beschichtungen herauskristallisiert.

2. Grenzen herkömmlicher Schneidverfahren
Mechanisches Hochgeschwindigkeitssägen, Laserablation und abrasive Wasserstrahlen haben bei der Anwendung auf beschichtete Optiken alle die gleichen Nachteile:

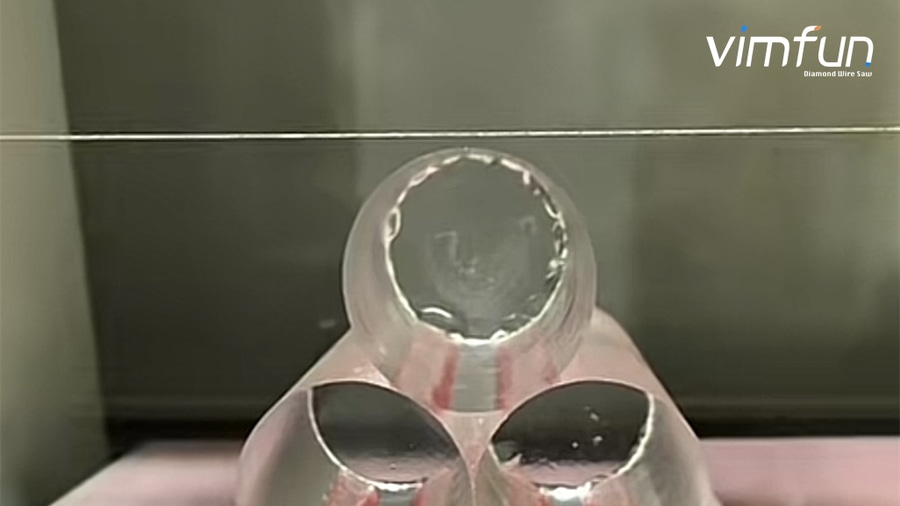

verarbeitung optischer 3D-Beschichtungen
Diamantdrahtsäge mit Schleife für Graphit, optisches Glas und so weiter.
Örtlich begrenzte thermische Gradienten können die Haftfestigkeit zwischen den Beschichtungsschichten übersteigen.
Vibrationen oder Stöße beim mechanischen Schneiden können zu Kantenabplatzungen oder zum Ablösen der Beschichtung führen.
Das Eindringen von Flüssigkeit beim Wasserstrahlschneiden kann die Haftung beeinträchtigen und Oberflächenfehler verursachen.
Diese Fehlerarten sind besonders in der Optik problematisch, wo Beschichtungen mit voller Öffnung intakt bleiben müssen, um die Systemleistung zu erhalten.

3. Prozess-Richtung: Kaltschneiden mit Endlosdraht
Als Reaktion auf diese Einschränkungen setzen die Hersteller zunehmend Endlos-Diamantdrahtsysteme für das Schneiden optischer 3D-Schichten ein. Dieser Ansatz bietet:

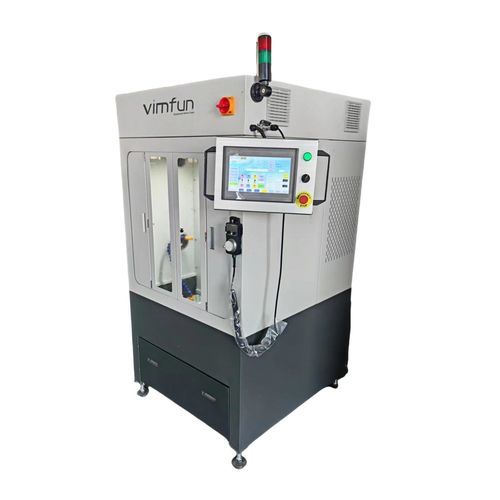

bearbeitung optischer 3D-Beschichtungen
Schlaufendiamantseilsäge für Graphit, optisches Glas und so weiter.
Stabiler spannungsarmer Drahtvorschub zur Minimierung der mechanischen Belastung
Gleichmäßige Drahtgeschwindigkeit (keine Umkehr- oder Beschleunigungszonen)
Kontinuierlicher Kaltprozess mit deionisiertem Wasser als Kühlmittel
Hohe Maßhaltigkeit bei geringem Materialverlust
Der entscheidende Vorteil liegt in der Lagenerhaltung. Schichthaftung und Grenzflächenstabilität bleiben selbst bei Schichtstapeln unter 100 μm unverändert.

4. Anpassung an Markttrends
Führende Optikhersteller haben Kaltschneidezellen in Produktionslinien für AR-Kombinatoren, Lasersensorfenster und diffraktive Elemente integriert. Diese Zellen unterstützen die mehrachsige Steuerung und eignen sich sowohl für planare als auch für 3D-Profile.

Zu den Anwendungsfällen gehören:

Optiken auf Wafer-Ebene mit mikrostrukturierten Beschichtungen
Schräg geschnittene Wellenplatten und dünne Prismen
Beschichtete Filter, die eine Kantenausrichtung im Submillimeterbereich erfordern
In jedem Szenario hat sich das Kaltschneiden als unverzichtbar erwiesen, um die Funktionalität der Beschichtung nach der Bearbeitung zu erhalten.

5. Zusammenfassung
Mit der zunehmenden Komplexität optischer Beschichtungsstrukturen steigt auch der Bedarf an zerstörungsfreien, kalten Trennverfahren. Endlos-Diamantdraht hat sich als prozesskompatible Lösung für das Schneiden optischer 3D-Beschichtungen etabliert und bietet eine hohe Ausbeute, Kantenreinheit und Beschichtungsintegrität - insbesondere bei hochwertigen oder mehrschichtigen optischen Baugruppen.
