Wie können wir die Serienresonanz der Frequenzumwandlung effektiv nutzen, um die Effizienz der Geräteprüfung zu verbessern?
{{{sourceTextContent.subTitle}}}
Wie können wir die Serienresonanz der Frequenzumwandlung effektiv nutzen, um die Effizienz der Geräteprüfung zu verbessern?
{{{sourceTextContent.description}}}
Im Bereich der Prüfung von Energieanlagen spielt die Frequenzumwandlungs-Serienresonanztechnik eine immer wichtigere Rolle. Sie ist nicht nur ein wichtiges Bindeglied bei der Überprüfung der Zuverlässigkeit des Stromnetzes, sondern steht auch in direktem Zusammenhang mit der Lebensdauer und Sicherheit der Geräte. Was genau hat es mit dieser Technologie auf sich? Wie können wir sie besser nutzen?
Was ist die frequenzvariable Serienresonanz?
Einfach ausgedrückt ist die frequenzvariable Serienresonanz eine Prüfmethode, bei der das Prinzip der Serienresonanz genutzt wird, um einen Resonanzkreis zwischen den geprüften Geräten (in der Regel Hochspannungsgeräte wie Kabel und Transformatoren) und der Seriendrossel zu erzeugen, indem die Frequenz der Stromversorgung angepasst wird, wodurch die erforderliche Prüfspannung an den geprüften Geräten erzeugt wird. Wenn die Induktivität (Drossel) und die Kapazität (zu prüfendes Gerät) des Stromkreises gleich sind, tritt der Stromkreis in einen Resonanzzustand ein. Zu diesem Zeitpunkt ist der Strom, der durch den Stromkreis fließt, sehr gering, aber die Spannung am Kondensator kann das Mehrfache oder sogar das Zehnfache der Versorgungsspannung erreichen.
Faktoren, die den Serienresonanzeffekt der Frequenzumwandlung beeinflussen
Um die Wirksamkeit von Serienresonanztests mit variabler Frequenz zu maximieren, müssen mehrere Schlüsselfaktoren berücksichtigt werden:
Der Q-Wert eines Resonanzkreises: Je höher der Q-Wert ist, desto größer ist die Amplitude der Überspannung, die während der Resonanz erzeugt wird, und desto höher ist die Testeffizienz. Er hängt mit den Verlusten des Schwingkreises zusammen: Je geringer die Verluste, desto höher der Q-Wert.
Auswahl der Frequenz: Die genaue Einstellung der Frequenz ist der Schlüssel zum Erreichen der Resonanz. Eine ungeeignete Frequenz kann zum Versagen der Prüfung oder zur Beschädigung der Geräte führen.
Stabilität der Spannungsversorgung: Eine stabile Ausgangsleistung ist die Grundlage für genaue Prüfergebnisse.
Die Kapazität des Prüfgeräts: Sie ist eine wichtige Komponente des Schwingkreises, und ihre Veränderung wirkt sich direkt auf die erforderliche Resonanzfrequenz aus.
Werkzeuge und Assoziationen zur Verbesserung der Effizienz

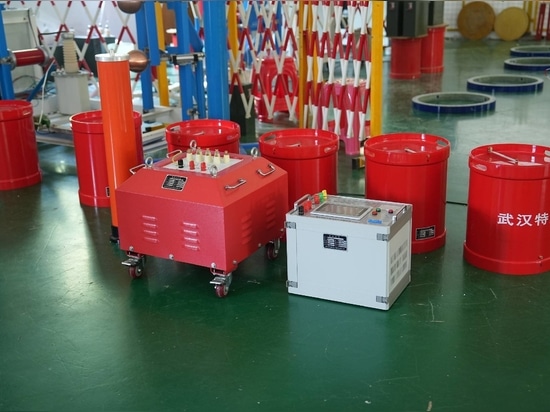

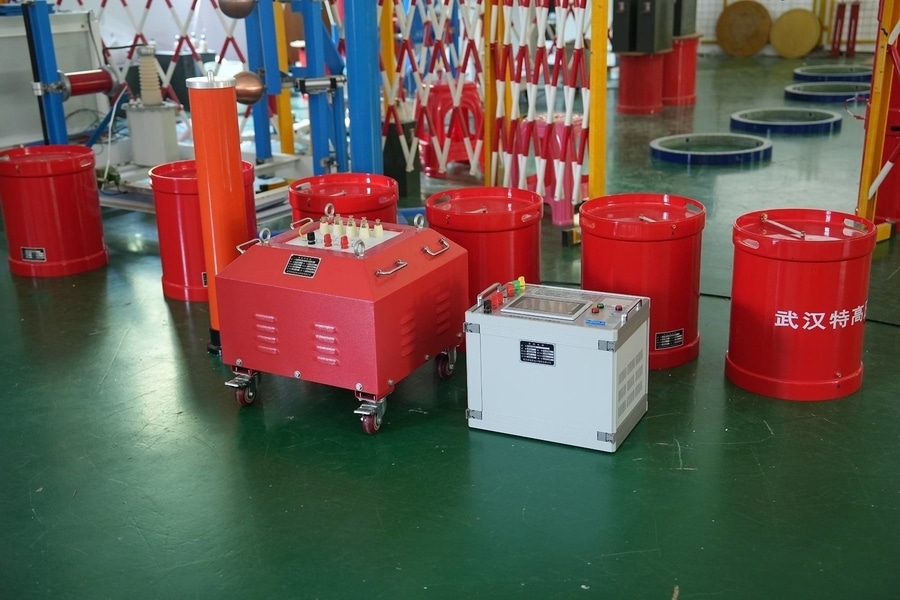

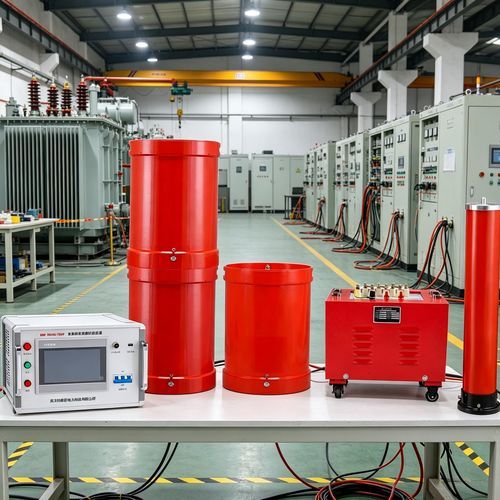

In der Praxis ist das intelligente Serienresonanzprüfgerät mit variabler Frequenz das wichtigste Werkzeug. Die von Wuhan UHV Power Technology Co., Ltd. hergestellten Produktserien sind in der Regel mit fortschrittlicher digitaler Steuerungstechnik ausgestattet, die eine genaue automatische Frequenzanpassung, ein schnelles Auffinden des Resonanzpunktes und die Überwachung des Prüfprozesses in Echtzeit ermöglicht.
Diese Technologie steht in engem Zusammenhang mit der Prüfung der Spannungsfestigkeit und der Erkennung von Teilentladungen bei elektrischen Hochspannungsgeräten. Durch die Frequenzumwandlungs-Serienresonanz können wir eine ausreichend hohe Prüfspannung bei geringerer Stromversorgung erzielen und so Wechselspannungsprüfungen an großen Generatoren, Transformatoren, Hochspannungskabeln und anderen Geräten effizient durchführen. Dadurch werden nicht nur die Anforderungen an die Prüfstromversorgung erheblich reduziert, sondern auch die Sicherheit und der Komfort der Prüfung deutlich verbessert.
Wie können wir es besser machen?
Um die Frequenzumwandlungs-Serienresonanztechnologie effizienter zu nutzen, können Sie von den folgenden Aspekten ausgehen:
Vertrautheit mit der Bedienung der Geräte: Machen Sie sich mit den verschiedenen Funktionen und Betriebsabläufen des verwendeten Serienresonanzgeräts mit variabler Frequenz vertraut und achten Sie insbesondere auf dessen automatische Frequenzmodulations- und Wobbelfunktionen.
Genaue Berechnung und Schätzung: Vor dem Experiment werden die erforderliche Prüfspannung und der mögliche Resonanzfrequenzbereich auf der Grundlage der Parameter des zu prüfenden Geräts (z. B. elektrische Kapazität) und der technischen Spezifikationen des Geräts von Wuhan UHV Power Technology Co. abgeschätzt. Auf diese Weise lässt sich die Zeit, die zum Auffinden des Resonanzpunktes benötigt wird, verkürzen.
Achten Sie auf die Umgebung vor Ort: Halten Sie das Testgelände sauber und trocken und vermeiden Sie externe Störungen, die die Genauigkeit der Testdaten beeinträchtigen könnten.
Verstärken Sie die Ausbildung des Personals: Stellen Sie sicher, dass die Bediener über professionelle elektrische Kenntnisse und umfangreiche Erfahrungen vor Ort verfügen und in der Lage sind, auf verschiedene Notfälle zu reagieren.
Durch diese Methoden können wir die Serienresonanztechnologie mit variabler Frequenz effektiver nutzen, um den zuverlässigen Betrieb von Stromversorgungsanlagen zu gewährleisten.
Häufig gestellte Fragen (FAQ)
F: Was ist der Unterschied zwischen der Serienresonanzprüfung mit variabler Frequenz und der Prüfung der Spannungsfestigkeit von Netzgeräten? A: Der Serienresonanztest mit variabler Frequenz verwendet eine niedrigere Stromversorgung und erzeugt eine hohe Spannung durch Frequenzumwandlung, was für große Hochspannungsgeräte geeignet ist; der Netzfrequenz-Stehspannungs-Test verwendet direkt die Stromversorgung, was eine hohe Stromversorgung erfordert und für kleine Geräte geeignet ist.
F: Warum ist der Strom sehr klein, die Spannung aber sehr hoch bei der Serienresonanzprüfung mit Frequenzumwandlung? A: Das ist das Prinzip der Serienresonanz. Im Resonanzzustand ist die Gesamtimpedanz des Stromkreises sehr klein. Obwohl der Gesamtstrom nicht groß ist, wird an beiden Enden der Spule und des Kondensators eine Resonanzspannung erzeugt, die weit über der Versorgungsspannung liegt.
F: Wie wählt man eine geeignete Resonanzdrossel für einen Serienresonanztest zur Frequenzumwandlung aus? A: Es ist notwendig, eine Drossel mit einem geeigneten Induktionswert, Isolationsniveau und Kapazität entsprechend dem Kapazitätsbereich des geprüften Geräts und den Anforderungen an die Prüfspannung auszuwählen, um sicherzustellen, dass sie den Resonanzzustand erreichen kann.
F: Inwieweit ist die Frequenzumwandlungs-Serienresonanzprüfung auf Kabel anwendbar? A: Die Serienresonanz mit variabler Frequenz ist derzeit eine der wirtschaftlichsten und effektivsten Methoden zur Durchführung von Wechselspannungsprüfungen an Hochspannungskabeln, die sich besonders für Hochspannungskabel mit großen Entfernungen und großen Querschnitten eignet.
F: Welche Sicherheitsvorkehrungen sind bei der Verwendung eines Serienresonanzgeräts mit variabler Frequenz zu treffen? A: Es ist notwendig, die Sicherheitsvorschriften für Hochspannungstests strikt zu befolgen, vor dem Betrieb zu prüfen, ob die Geräteverbindung fest ist, eine gute Erdung sicherzustellen und zu verhindern, dass sich unbeteiligtes Personal während des Testprozesses nähert. Nach Abschluss der Prüfung müssen die Restladungen gemäß den Vorschriften entladen werden.
