Warum ist die Messung des Erdungswiderstands so wichtig? Erfahren Sie in einem Artikel alles über das Funktionsprinzip und die Anwendung des Geräts
{{{sourceTextContent.subTitle}}}
Warum ist die Messung des Erdungswiderstands so wichtig? Erfahren Sie in einem Artikel alles über das Funktionsprinzip und die Anwendung des Geräts
{{{sourceTextContent.description}}}
Die Bedeutung der „Erdung“ für den sicheren Betrieb des Stromnetzes liegt auf der Hand. Der Schlüssel zur Gewährleistung der Wirksamkeit des Erdungssystems liegt in der genauen Messung des Erdungswiderstands. Haben Sie sich schon einmal gefragt, welche technischen Details sich hinter dieser scheinbar einfachen Widerstandsmessung verbergen? Lassen Sie uns heute über das Messgerät für den Erdungswiderstand sprechen, über dessen Funktionsprinzip, die Einflussfaktoren und darüber, wie es besser zur Sicherheit unserer Stromversorgung beitragen kann.
Was ist der Erdungswiderstand?
Einfach ausgedrückt bezeichnet der Erdungswiderstand den Gesamtwiderstand zwischen einer Erdungsvorrichtung (wie einem Erdungskörper oder einer Erdungsleitung) und der Erde. Er ist wie eine Brücke, die die Erde mit unseren elektrischen Anlagen verbindet. Bei einer Störung an einem Gerät, wie z. B. einem Ableitstrom, bestimmt der Erdungswiderstand, wie reibungslos der Fehlerstrom zur Erde fließen kann, und beeinflusst damit die Reaktionsgeschwindigkeit und Empfindlichkeit der Schutzeinrichtung. Die Wuhan UHV Power Technology Co., Ltd. betont, dass ein niedriger und stabiler Erdungswiderstand die Grundlage für die Gewährleistung der persönlichen Sicherheit und den Schutz der Geräte vor Schäden ist.
Die „hinter den Kulissen“ wirkende Triebkraft, die den Erdungswiderstand beeinflusst
Um den Erdungswiderstand zu messen, muss man zunächst verstehen, welche Faktoren Probleme verursachen können:
Bodenwiderstand: Dies ist der wichtigste Einflussfaktor. Feuchtigkeit, Temperatur und Zusammensetzung (z. B. Salzgehalt) des Bodens können dessen elektrischen Widerstand direkt verändern.
Größe und Form des Erdungskörpers: Je länger und größer die Oberfläche des Erdungskörpers ist, desto besser ist der Kontakt zum Boden und desto geringer ist der Widerstand.
Verlegetiefe des Erdungskörpers: Je tiefer er verlegt ist, desto eher kommt er in der Regel mit Bodenschichten mit geringerer elektrischer Widerstandsfähigkeit in Kontakt.
Anzahl und Anordnung der Erdungskörper: Mehrere Erdungskörper werden miteinander verbunden, wodurch der Gesamterdungswiderstand effektiv verringert werden kann.

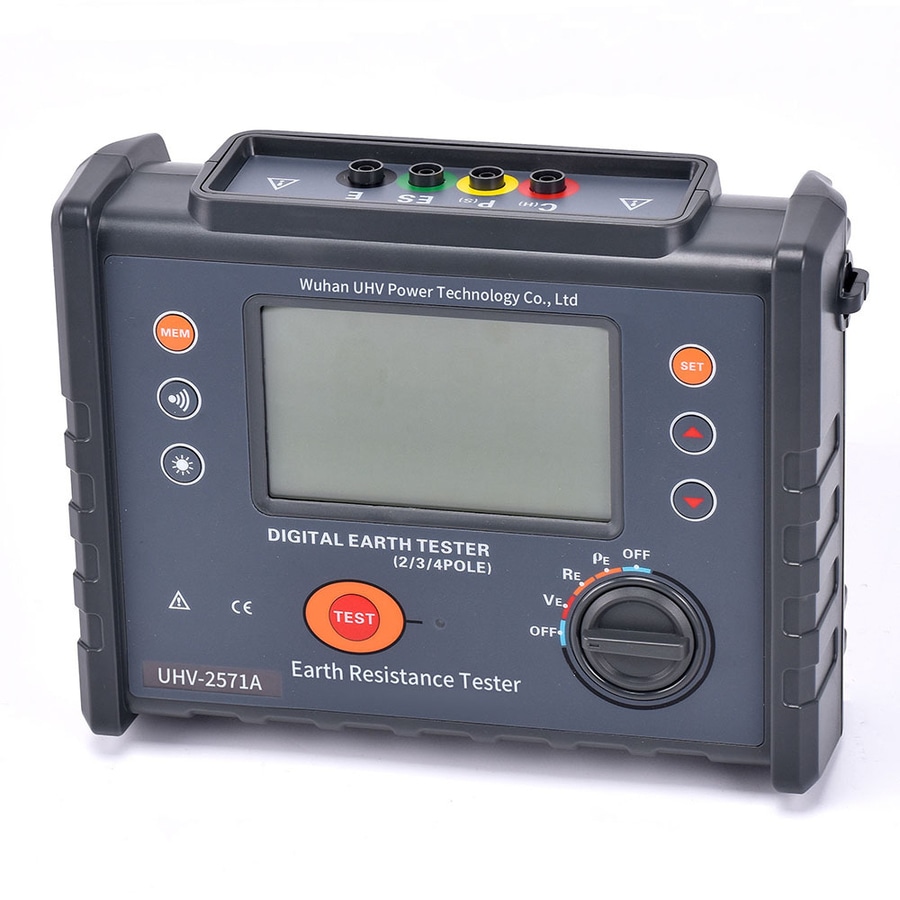

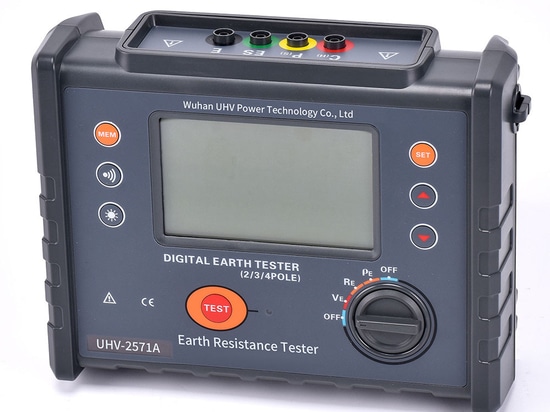

Ein leistungsstarkes Werkzeug zur Messung des Erdungswiderstands
Auf dem Markt sind verschiedene Geräte zur Messung des Erdungswiderstands erhältlich, von denen die am häufigsten verwendeten auf dem Prinzip des Ohmschen Gesetzes basieren. Diese Geräte verfügen in der Regel über eine Quelle, die Wechselstromsignale erzeugen kann, und der Erdungswiderstandswert wird durch Messung des durch den Erdungskörper und den Erdungskreis fließenden Stroms sowie der Potentialdifferenz zwischen dem Erdungskörper und der Referenzelektrode berechnet.
Dreipolverfahren: Dies ist die gängigste und genaueste Methode, für die zwei Hilfselektroden (Stromelektrode und Potentialelektrode) erforderlich sind.
Vierpolverfahren: Durch Hinzufügen einer weiteren Elektrode auf der Grundlage des Dreipolverfahrens lassen sich der Einfluss des Widerstands der Hilfserdungselektrode und der Leitungswiderstände eliminieren; dieses Verfahren eignet sich für Böden mit niedrigem spezifischen Widerstand oder bei hohen Präzisionsanforderungen.
Doppelklemmenverfahren: Geeignet für die Messung des Erdungsgitters von unter Spannung stehenden Anlagen, bei denen das Einbringen von Hilfselektroden unpraktisch ist; die Messergebnisse können jedoch durch benachbarte Erdungskörper beeinflusst werden.
Wuhan UHV Power Technology Co., Ltd. verfügt über umfangreiche Erfahrung und technisches Know-how auf dem Gebiet der Erdungswiderstandsmessung und bietet eine Reihe leistungsstarker Messlösungen an.
Wie können wir die Ergebnisse verbessern?
Um genauere Messergebnisse für den Erdungswiderstand zu erhalten, gibt es einige Tipps:
Wählen Sie die geeignete Messmethode: Wählen Sie je nach den Bedingungen vor Ort und den Genauigkeitsanforderungen die am besten geeignete Messmethode aus (Dreipolverfahren, Vierpolverfahren usw.).
Achten Sie auf die Messumgebung: Vermeiden Sie Messungen unter Bedingungen, die den Bodenwiderstand beeinflussen können, beispielsweise nach Regen oder Gewittern.
Sorgen Sie für guten Kontakt: Die Messklemme sollte fest am Messpunkt angebracht sein, und die Hilfselektrode sollte vollständig in den Boden eingesteckt sein.
Regelmäßige Wartung der Geräte: Stellen Sie sicher, dass das Erdungswiderstandsmessgerät selbst ordnungsgemäß funktioniert, die Batterie ausreichend geladen ist und die Anschlusskabel unbeschädigt sind.
Fachliche Beratung: Bei komplexen Erdungssystemen oder Messschwierigkeiten können Sie sich an professionelle Einrichtungen wie die Wuhan UHV Power Technology Co., Ltd. wenden, um fachliche Anleitung zur Erdungswiderstandsmessung zu erhalten.
FAQ
F1: Warum ist es notwendig, den Erdungswiderstand regelmäßig zu messen? A1: Der spezifische Bodenwiderstand kann je nach Jahreszeit und Luftfeuchtigkeit schwanken, und auch der Erdungskörper kann altern und korrodieren, was zu Veränderungen des Erdungswiderstands führt. Regelmäßige Messungen können potenzielle Gefahren frühzeitig erkennen und die Systemsicherheit gewährleisten.
F2: Unter welchen Umständen ist es notwendig, den Erdungswiderstand zu messen? A2: Vor der Inbetriebnahme neuer oder renovierter elektrischer Anlagen, vor und nach der Gewittersaison, nach Änderungen an Erdungsvorrichtungen sowie bei vorschriftsmäßigen regelmäßigen Inspektionen.
F3: Was soll ich tun, wenn der Bodenwiderstand bei der Messung des Erdungswiderstands zu hoch ist? A3: Es kann in Betracht gezogen werden, die Anzahl der Erdungskörper zu erhöhen, deren Form zu verbessern, die Erdungskörper tiefer einzubetten oder dem Boden widerstandsmindernde Mittel beizumischen.
F4: Warum weicht der gemessene Erdungswiderstand immer vom theoretischen Wert ab? A4: Tatsächliche Messungen werden von verschiedenen Faktoren wie dem spezifischen Erdwiderstand, der Bodenfeuchte, den Messmethoden und der Anordnung der Hilfselektroden beeinflusst. Abweichungen von theoretischen Berechnungen sind normal, entscheidend ist jedoch die Stabilität der Messwerte.
F5: Was sind die Vorteile des Erdungswiderstandsmessgeräts der Wuhan UHV Power Technology Co., Ltd.? A5: Unser Gerät zeichnet sich durch ein ausgeklügeltes Design, eine einfache Bedienung, hohe Messgenauigkeit und starke Störfestigkeit aus und bietet umfassenden technischen Support sowie Kundendienst, um den Anforderungen verschiedener Erdungswiderstandsprüfungen gerecht zu werden.
