Batteriepack-Schraubenbaugruppe

Elektroschrauber mit Drehmomentkontrolle, Schraubenzuführung, flexibles Zuführsystem

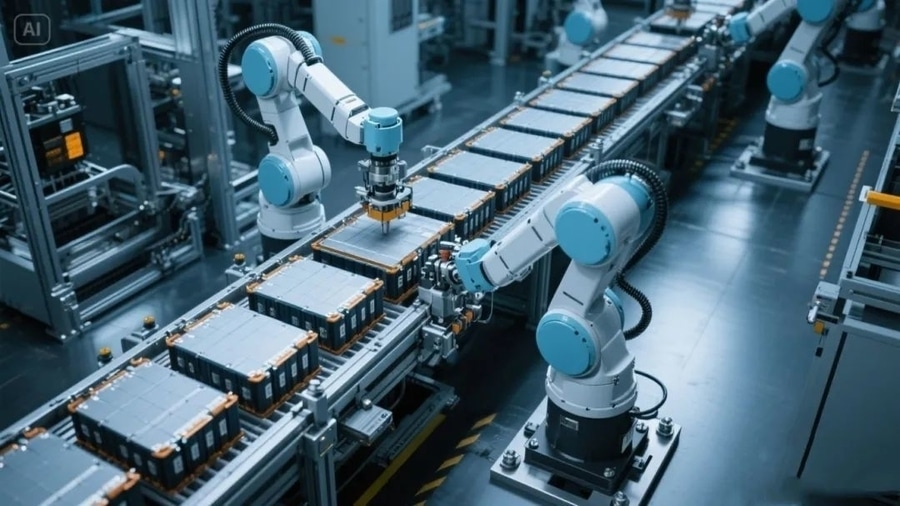

Bei der Herstellung von Fahrzeugen mit alternativer Antriebstechnologie ist die Produktionslinie für Batteriepacks das zentrale Bindeglied der Lithiumbatterie-Systemintegration. Die Umwandlung der verstreuten Batteriezellen in Batteriemodule mit gleichbleibender Leistung, Sicherheit und Zuverlässigkeit durch hochpräzise automatisierte Montage und die anschließende Herstellung hochwertiger Batteriepacks ist der Kern der Effizienz und Montagequalität der gesamten Linie.

Im Prozess der Schraubenmontage, von der automatischen Schraubenzufuhr bis zum Festziehen, von der Montagekonsistenz bis zur Überwachung der Festziehdaten, muss jedes Glied durch automatisierte Montagegeräte und Festziehprozesse gewährleistet werden, um die Montagequalität und -konsistenz sicherzustellen und so die Lebensdauer und Sicherheit des Akkupacks zu gewährleisten.

Bei der Montage der PACK-Abdeckung wird üblicherweise eine große Anzahl von M5x20-Sechskantflanschen mit Unterlegscheiben verwendet. Aufgrund der dichten Verteilung, der schlechten Lochkonsistenz und der komplexen Montagebedingungen neigen die Schrauben dazu, beim Anziehen aufgrund eines „unzureichenden Restdrehmoments“ zu versagen, was wiederum die Abdichtung und Zuverlässigkeit des Batteriepacks beeinträchtigt.

Lösung

Schraubenzufuhrprozess - Geringere Schraubenstaurate und zuverlässigere Schraubenzufuhr

Der 2L-Stufenförderer ist für M3- bis M10-Schrauben geeignet. Die Standard-Schraubenstaurate beträgt nur 0,005 % und die Schraubenzufuhr ist stabil und effizient.

Das Schwenkarm-Blas- und Vakuummodul ist speziell für Schrauben mit kleinem Längenverhältnis konzipiert, um das Risiko einer Düsenverstopfung zu verringern. Gleichzeitig kann der Schwenkarm auch eine Schraubenspeicherstruktur hinzufügen, um den Schraubenzufuhrtakt zu verbessern.

Der modulare Aufbau des Moduls ermöglicht eine schnelle Wartung. Saugrohr und Düse können ohne Demontage der Düse oder Werkzeuge ausgetauscht werden. Die Bedienung ist flexibel und komfortabel.

Die leichte Modulreihe weist ein geringeres Eigengewicht auf und eignet sich für 5 kg schwere kollaborative Roboter, die leicht und flexibel sind.
