Verbesserte Schraubenzuführungslösungen für den stabilen Transport von "großen Schrauben" in der Weißkörper-Montage
{{{sourceTextContent.subTitle}}}
schraubenzuführsystem in der Karosseriemontage, Schraubenzuführung, automatische Schraubenzuführung
{{{sourceTextContent.description}}}

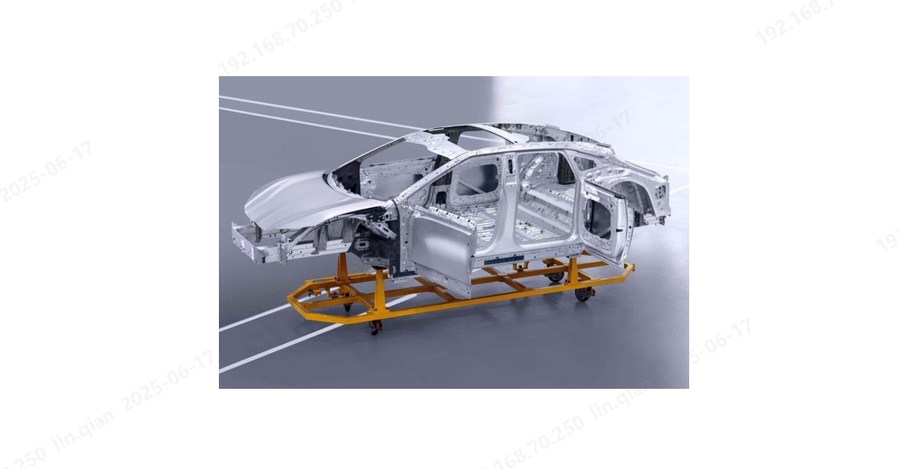

Die weiße Karosserie als Eckpfeiler der Automobilstruktur besteht aus mehreren Metallbauteilen, die miteinander verschweißt werden, um die Festigkeit und Steifigkeit der gesamten Fahrzeugstruktur zu gewährleisten. Mit dem zunehmenden Bedarf an Leichtbau in Fahrzeugen mit neuer Energie steigt die Anwendung von integrierten Aluminiumgussteilen in Schweißwerkstätten, was wiederum die Nachfrage nach Schraubverbindungen erhöht. Die Qualität dieser Verbindungen ist entscheidend und wirkt sich direkt auf die Gesamtqualität und Sicherheit des Fahrzeugs aus.
Die Schraubverbindungen in der Rohbaumontage umfassen mehr als 10 Montagestationen in der Bodengruppe, der Seitengruppe, der Motorraumgruppe sowie vier Türen und zwei Abdeckungen. Für diese Verbindungen werden hauptsächlich Unterlegscheiben mit großem Durchmesser oder Flanschbolzen mit Spezifikationen wie M6, M8 und M10 verwendet. Im Vergleich zu normalen Schrauben ist die Automatisierung der Zuführung dieser großen Schrauben eine größere Herausforderung. Gleichzeitig müssen hohe Produktionsgeschwindigkeiten und eine stabile Qualität angestrebt werden, um den hohen Automatisierungs- und Flexibilitätsanforderungen in der Schweißwerkstatt gerecht zu werden. Daher ist ein stabiles und zuverlässiges automatisches Schraubenzuführsystem besonders wichtig.
Der neu entwickelte 2L-Schraubenzuführer von Danikor mit seinem optimierten Struktursystem reduziert das Risiko des Verklemmens der Schrauben erheblich. Die Standard-Schneckenverklemmungsrate wurde auf bis zu 50 PPM gesenkt, was eine qualitativ hochwertige und effiziente Produktion auf automatisierten Linien gewährleistet. Das Zuführgerät ist mit einem breiten Spektrum an Schraubengrößen (M3 bis M10) kompatibel und deckt damit die meisten Schrauben ab, die für die Montage von weißen Karosserien benötigt werden. Für größere Schrauben kann ein stufenweiser 4L-Schraubenzuführer verwendet werden, der Schraubengrößen von M4 bis M14 abdeckt und eine stabile Zuführung gewährleistet.
Es sei darauf hingewiesen, dass Schrauben mit einem geringen Längen-Durchmesser-Verhältnis bei der automatischen Blutzuführung gewisse Einschränkungen aufweisen. Sie neigen dazu, sich im Blasrohr zu drehen, was zu Verklemmungen und Quereinfädelungen führt. Auf der Grundlage umfangreicher Erfahrungen vor Ort bietet Danikor entsprechende Lösungen für die automatische Schneckenzuführung für die Herausforderungen, die Schnecken mit unterschiedlichen Längen-Durchmesser-Verhältnissen mit sich bringen.
1.Schnecken mit sehr geringem LDR, ungeeignet für die Blutzuführung
Lösung: Verlängern Sie die Vibrationsstrecke des Schraubenzuführers. Bei Schrauben mit niedrigem LDR, die sich nicht für die Blutzuführung eignen, kann die Vibrationsbahn des Schraubenzuführers verlängert werden, um die Schrauben geordnet zur Abholposition zu befördern. Sobald eine Schraube abgeholt wird, ist die nächste sofort bereit, was den Schraubenzuführungszyklus verkürzt. Da der Vibrationsmechanismus jedoch mit dem Zuführungsgehäuse verbunden ist, ist die Flexibilität bei der Gestaltung des Arbeitsplatzes vor Ort etwas eingeschränkt.
2. Schrauben mit einem für die Blutzuführung geeigneten Verhältnis von Länge zu Durchmesser
Lösung: Direkte Blutzufuhr vom Schneckenzuführer.
Blasen zu einer Aufnahmeplattform zur Abholung: Bei dieser Methode wird eine einfache und stabile Empfängerstruktur verwendet, die klein ist und sich flexibel an die Gegebenheiten vor Ort anpassen lässt. Die Position des Blasrohrs ist fixiert, was das Risiko eines Staus bei der Schraubenzuführung deutlich verringert. Bei Sechskantschrauben kann eine Aufnahme mit Drehstopp verwendet werden, um die Düse zu umschließen und eine effiziente Aufnahme zu gewährleisten.
Direkte Zuführung des Blasrohrs zur Düse: Diese ausgereifte und leistungsfähige Methode eignet sich für hohe Anforderungen an die Produktionsgeschwindigkeit. Sie erfordert jedoch auch eine sorgfältige Auslegung des Zuführungsrohrs.
Das Zuführungsrohr als Schlüsselkomponente für die Schneckenzuführung wird von Danikor unter strenger Kontrolle der Toleranz des Innendurchmessers und der Rundheit hergestellt. Es ist verschleißfest und flexibel, kann den Transport von Schrauben mit großem Durchmesser über weite Strecken unterstützen und sich flexibel an das Layout der Arbeitsstation vor Ort anpassen.
Bei der Blasförderung können sich die Schraubenzuführsysteme auf beiden Seiten des Fahrzeugs gegenseitig unterstützen. Fällt beispielsweise die Schraubenzuführung auf einer Seite aus, kann die Zuführung auf der anderen Seite Schrauben durch einen Verteiler blasen, wodurch Produktionsstillstände aufgrund von Materialmangel vermieden und Produktionspläne eingehalten werden können.
