Schwimmende Verschraubungstechnik: Abschied von Positionsabweichungen in der Bohrung und Übergang zu einer effizienten Montage
{{{sourceTextContent.subTitle}}}
Schwimmende Schraubtechnik, Schraubspindel, Schraubmodul, Schraubsystem
{{{sourceTextContent.description}}}
Insbesondere in Schweißwerkstätten nähert sich der Automatisierungsgrad allmählich 100 %. Aufgrund der Größe und der zahlreichen Kurven von Karosserieteilen können Abweichungen bei der Positionierung der Vorrichtungen oder der Maßgenauigkeit des Produktgehäuses jedoch zu einer schlechten Konsistenz der Positionen der Schraubenlöcher führen. Darüber hinaus können sich einige Bauteile nach dem Schweißen in ihrer Position verschieben, was die Probleme mit Abweichungen bei Durchgangs- und Gewindebohrungen weiter verschärft. Dies führt zu einer hohen Fehlerquote beim Anziehen und beeinträchtigt damit die Zykluszeit der Produktionslinie.
Traditionelle Lösungen
2D-Kamera-Positionierung und -Erkennung: Diese auf dem Markt weit verbreitete Methode weist räumliche Erkennungswinkelabweichungen auf. Die Kameraabbildung wirkt sich nicht nur auf den Produktionszyklus und die Raumaufteilung aus, sondern hat auch einen längeren Fehlerbehebungszyklus und höhere Hardwarekosten zur Folge.
Schwebender Mechanismus für Hülse und Anzugswerkzeug: Dieser Ansatz verkompliziert die Gesamtstruktur, erhöht die Kosten und steigert die Lastanforderungen an den Roboter.
Schwimmend befestigte Technologie
Die Technologie des schwimmenden Anziehens ermöglicht durch eine speziell entwickelte Hülsenstruktur, dass die Hülse innerhalb eines bestimmten Bereichs einen gewissen Spielraum hat. Der schwimmende Abstand kann sich selbsttätig an Änderungen der Ausweichlänge anpassen. Im Vergleich zu herkömmlichen Lösungen ist die Technik des schwimmenden Anziehens von Hülsen einfacher und effizienter.
Vorteile der schwimmenden Spanntechnik
1. Abweichungskompensation und reibungsloser Locheingang
Beim Einbringen und Anziehen von Schrauben in Durchgangslöchern kann die Hülse innerhalb eines bestimmten radialen Bereichs schwimmen, um Positionierungsabweichungen auszugleichen. In der Regel liegt der zulässige Abweichungsbereich zwischen 0,5 und 2,5 mm. Auf diese Weise werden Probleme wie Schwierigkeiten beim Eindringen in das Loch und ungenaue Anzugsdaten, die durch eine falsche Ausrichtung zwischen Schraubenlöchern und Hülse verursacht werden, behoben, wodurch die Erfolgsquote beim Anziehen der Schrauben erhöht wird.
2. Einsparung von Ausrüstung und Verbesserung der Effizienz
Die schwimmende Lösung optimiert die Struktur der Hülsenvorrichtung selbst. Es werden keine Industriekameras oder schwimmende Mechanismen benötigt. Dies reduziert nicht nur den anfänglichen Aufwand für die Fehlersuche, sondern vermeidet auch eine zeitaufwändige und unklare Fehlerdiagnose während des Montageprozesses. Es erhöht die Geschwindigkeit und Genauigkeit der automatisierten Montage. Darüber hinaus ermöglicht es eine gewisse Toleranz bei den Materialabmessungen der Komponenten, was die Präzisionsanforderungen an die Teile verringert und damit die Herstellungskosten senkt.
Vielfältige Anwendungsszenarien

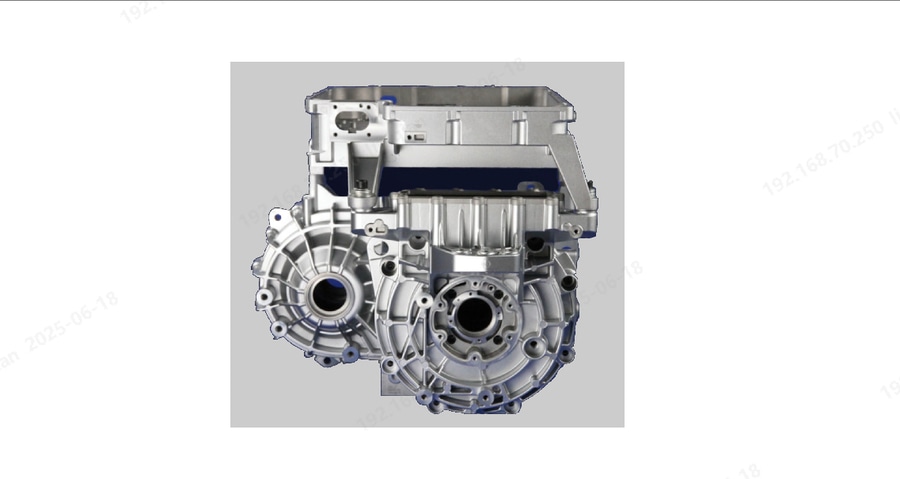

Die Technologie des schwimmenden Anziehens, die Probleme mit Abweichungen bei der Positionierung von Bohrungen wirksam löst, hat ein breites Anwendungsspektrum im Bereich der Schraubenmontage. Sie eignet sich für Montageszenarien wie Rohkarosserien, Batteriepakete, Motoren und Motorgehäuse in Fahrzeugen mit neuer Energie. Es verbessert die Qualität und Effizienz des Schraubenanzugs weiter und bietet eine starke technische Unterstützung für die Entwicklung der Industrie.
